علت بالا رفتن فشار پکیچ دیواری

این مورد را ارزیابی کنید
(16 رای‌ها)

دلیل مصرف بالای پکیج دیواری

پکیج های دیواری در واقع موتورخانه های کوچکی هستند که در داخل واحدهای مسکونی یا اداری قرار گرفته، گرمایش و آبگرم مصرفی را تامین می نماید. این پکیج ها دارای انواع گوناگونی می باشند که هر یک دارای مزایا و معایب خاص خود بوده و برای کاربرد خاصی طراحی شده اند.

الف) پکیج دیواری از نظر تعداد مبدل حرارتی:

1. پکیج دیواری تک مبدله:

در این نوع از پکیج های دیواری که به عبارتی نسل اولیه پکیج های دیواری بوده اند و تا حدودی امروزه منسوخ شده اند، سیستم کارکرد کاملا شبیه آبگرمکن های سریع است. در این پکیج ها تنها یک مبدل حرارتی بین شعله و آب وجود دارد (چه آبگرم مصرفی و یا آبگرم سیستم گرمایشی). این امر موجب وجود یک مشکل بزرگ می شود و آن اینکه تبادل حرارت بین آبگرم مصرفی و شعله به صورت مستقیم امکان رسوب پذیری مبدل حرارتی را بالا می برد.

2. پکیج دیواری دو مبدله:

در پکیج های دو مبدله یک مبدل حرارتی بین آب و شعله قرار دارد. مبدل دوم آبگرم مصرفی را توسط آبگرم تولید شده در مبدل اول گرم می نماید. این سیکل کارکرد دو مزیت را به همراه خواهد داشت اول تولید آبگرم مصرفی یکنواخت تر (نوسانات دمایی کمتر) و رسوب گیری کمتر مبدل های حرارتی البته از معایب این سیستم نیز می توان به مواردی اشاره نمود اول آنکه در این حالت می بایست پمپ پکیج در تابستان نیز فعال باشد و استهلاک دستگاه بالاتر می رود و دوم آنکه آبگرم مصرفی در زمان بیشتری تولید میگردد. بنابر موارد ذکر شده در بالا می بایست توجه داشت سختی آب یکی از مهم ترین نکات انتخاب پکیج تک مبدله یا دو مبدله می باشد.



فشار پکیج دیواری گرمایشی
فشار پکیج دیواری گرمایشی

ب) پکیج دیواری از نظر محفظه احتراق 1. پکیج های دیواری دودکش دار این پکیج ها اکسیژن مورد نیاز جهت احتراق را از محل نصب تامین کرده و مواد حاصل از احتراق آنها از خروجی دودکش دستگاه خارج می شود. این پکیج ها در حالتی که ساختمان دارای دودکش مناسب با کشش مطلوب باشد کاربرد دارند.

2. پکیج های دیواری فن دار: این پکیج ها در مکان هایی که طول لوله دودکش کمتر از چهار متر باشد کاربرد دارند. طریقه کارکرد آنها بدین صورت است که هوای تازه یا اکسیژن مورد نیاز احتراق توسط جدار خارجی یک دودکش دوجداره از محیط خارج وارد دستگاه شده و دود و مواد حاصل از احتراق توسط جدار داخلی همان دودکش به محیط بیرون فرستاده می شود. از مزیت های بزرگ این نوع پکیج ها عدم نیاز به دودکش ساختمانی و عدم مصرف اکسیژن داخل محیط می باشد.

ج) پکیج های دیواری چگالشی: در این نوع پکیج ها از محصولات احتراق که هنوز دارای مقادیر قابل توجهی انرژی گرمایی هستند در جهت پیش گرمایش آب سرد ورودی به پکیج استفاده می شود. از آنجا که در این روش بخارآب موجود در محصولات حاصل از احتراق به واسطه سردشدن چگالیده می شود به این نوع از پکیج ها چگالشی گفته می شود.

د) پکیج های مخزن دار: این پکیج ها دارای مخزن ذخیره 60-40 لیتر جهت آب گرم مصرفی هستند که نوسانات دمایی آب گرم مصرفی را بسیار کاهش می دهند. مزایای استفاده از پکیج های دیواری: 1- استقلال واحدهای آپارتمانی از یکدیگر 2- عدم نیاز به فضای موتورخانه 3- کنترل سیستم از داخل ساختمان 4- سهولت در نصب و راه اندازی 5- راندمان بالا و صرفه جویی در هزینه و انرژی 6- ابعاد کوچک 7- تامین آب گرم در زمان کم 8- کاهش مسیر لوله کشی

معایب: این دستگاه نیز مانند سایر محصولات تاسیساتی در صورتی که به درستی انتخاب نشده و در نصب و راه اندازی آن دقت کافی به عمل نیاید مشکلاتی را در میزان آسایش و یا حتی امنیت استفاده کنندگان به وجود می آورد. نکات مهم در انتخاب و استفاده از پکیج:

1- نوع دستگاه با توجه به مطالب فوق که در خصوص انواع پکیج های دیواری مطرح گردید کارفرمایان محترم می توانند نوع دستگاه مورد نیاز خود را به سادگی انتخاب نمایند. (شما می توانید در صورت وجود ابهام در انتخاب نوع دستگاه مورد نیاز خود از مشاوره رایگان گروه مهندسی ابتکار بهره مند گردید.) 2-تامین اکسیژن مورد نیاز دستگاه و خروج مواد حاصل از احتراق با توجه به توضیحات داده شده در معرفی انواع محفظه احتراق دستگاه، لازم است در محل هایی که بیش از 3 متر با محیط بیرون فاصله دارند (طول معادل) از دستگاه های دودکش دار استفاده شود. جهت این منظور می بایست دودکش با قطر 15cm به صورت کاملا عمودی تا پشت بام قرار گیرد و در صورت هوابند بودن محیط از دریچه هوای تازه کاملا باز به محیط خارج جهت تامین اکسیژن مورد نیاز دستگاه استفاده شود. البته در صورت فاصله کم با محیط بیرون می توان از پکیج فن دار با دودکش دوجداره نیز استفاده گردد. 3-جلوگیری از رسوب با استفاده از رسوب گیر مغناطیسی 4-در کلیه پکیج های دیواری اولویت گرمایش با آبگرم مصرفی می باشد لذا استفاده بی وقفه از آب گرم می تواند موجب سرد شدن سیستم گرمایش شود. 5-محل نصب پکیج نباید بالای اجاق گاز و سایر وسایل گرمازا نباشد. 6-محل نصب می بایست حداقل 120cm  از زیر، 15cm از کنار، 100cm از مقابل و 30cm از بالا تا زیر دریچه دودکش فاصله داشته باشد که هرچه فاصله عمودی پکیج تا دودکش بیشتر باشد، مکش دودکش بهتر خواهد بود.  در این مقاله تلاش شده است موارد اصلی به صورت کلی به اطلاع علاقه مندان و کارفرمایان محترم برسد لذا افرادی که نیاز به اطلاعات فنی تر و دقیق تر دارند را به مطالعه ی مقررات ملی ساختمان و هند بوک های مربوطه دعوت می نماییم



 عیب یابی پکیج دیواری آبگرم
عیب یابی پکیج دیواری آبگرم سریع و ساده

فشار پکیج دیواری
فشار پکیج دیواری



علت مشکل پکیج دیواری

عیب 1 : سیستم گرمایش کار میکند ولی ردیاتور ها گرمای مطلوب را ندارند علت چیست؟

1- کوتاه بودن ارتفاع شعله (به علت کم بودن فشار گاز ساختمان و یا تنظیم نبودن شیرگاز)
2- کم بودن ظرفیت حرارتی دستگاه نسبت به بار گرمایشی ساختمان
3- وجود هوا در مدار
4- نیمه باز بودن شیرهای رفت و برگشت دستگاه
5- ضعیف شدن فنر سوپاپ بای پاس یا رسوب گرفتن دریچه آب (سوپاپ نیمه باز مانده است)
6- استفاده از سوپاپ بای پاس نامناسب
7- کاهش دقت NTC گرمایش
8- وجود اشکال در پمپ ( 1/دورپایین2/دبی کم3/شکستن پروانه پمپ4/وجود شن و ماسه در پمپ)
9- پایین بودن فشار در مدار گرمایش
10- رسوب گرفتن مبدل و ردیاتور ها
11- استفاده از ردیاتور های با جنس نا مرغوب
12- استفاده از دودکش نامناسب
13- وجود خرابی در شیر سه راهه (در نوع دو مبدله)
14- خرابی کلید حرارتی یا استفاده از کلید حرارتی نا مناسب
15- لوله کشی نامناسب مدار گرمایش (پیچ و خم های زیاد - سایز نامناسب )
16- جابجا بستن لوله های رفت و برگشت ردیاتور ها
17- خرابی پتاسیومتر گرمایش
18- نزدیکی بیش از حد رادیاتور به پکیج دیواری آبگرم ( بویژه در لوله کشی انشعابی )
19- خرابی برد کنترل



  سیستم پکیج آب گرم مصرفی گرمای مطلوب را ندارد . علت چیست ؟

علت ها :
1- کم بودن ارتفاع شعله
2- دقت نداشتن NTC مصرفی
3- رسوب گرفتن مبدل مصرفی
4- خرابی شیر سه راهه در نوع دومبدله
5- تحریک نشدن فلوسوئیچ در نوع تک مبدله
6- دودکش نامناسب
7- اشکال در لوله کشی آب مصرفی ساختمان
8- دبی و سردی بیش از حد آب سرد ورودی
9- خرابی پتاسیومتر آب مصرفی
10- خرابی سوپاپ بای پس در نوع دو مبدله
11- اشکال در پمپ در نوع دومبدله
12- خرابی برد کنترل



  آب مصرفی مناسب ولی سیستم گرمایش پکیج کار نمیکند. علت چیست؟

علت ها :
1- خرابی پمپ در نوع تک مبدله
2- خرابی یا گیر کردن فلوسوئیچ
3- بازماندن سوپاپ بای پس در نوع تک مبدله
4- خرابی شیر سه راهه در نوع دو مبدله
عیب 4 :پکیج دیواری آبگرم انفجاری روشن می شود. علت چیست؟

علت ها :
1- تنظیم نبودن فاصله الکترود جرقه زن و مشعل
2- تنظیم نبودن فشار گاز
3- خرابی دودکش
4- ضعیف شدن جرقه ( عوامل ضعیف شدن جرقه : 1/ضعیف شدن برق شهری2/ ضعیف شدن ترانس جرقه زن 3/نشتی برق یا برق دزدی4/اکسید شدن الکترود جرقه زن
5- استفاده از قطعات گاز شهری بجای گاز مایع
6- مسدود شدن سوراخ های مشعل در اطراف جرقه زن
عیب 5 : فشار آب در مدار گرمایش افت پیدا می کند. علت چیست؟

علت ها :
1- وجود نشتی در مدار گرمایش
2- وجود هوا در مدار گرمایش



آب مصرفی پکیج دیواری آبگرم دچار نوسانات می شود . علت چیست؟

1- زیاد بودن ارتفاع شعله
2- پایین آمدن دقت NTC مصرفی
3- استفاده همزمان از چند شیر مصرفی
4- استفاده از پمپ فشار نامناسب در شبکه ساختمان
5- خرابی شیر سه راهه در نوع دو مبدله
6- کم بودن فشار آب ساختمان



با افزایش دما ، فشار مدار گرمایش افزایش می یابد. علت چیست؟



علت ها :

1- خرابی یا تنظیم نبودن فشار آب
2- مسدود شدن شیلنگ منبع انبساط
3- متناسب نبودن منبع انبساط با حجم آب مدار گرمایش



 فشار در مدار گرمایش پکیج  خود به خود بالا می رود و شیر اطمینان عمل میکند. علت چیست؟

علت ها :

1- راه یابی آب مصرفی به مدار گرمایش از طریق : شیر پرکن و مبدل مصرفی



  دمای مدار گرمایش  پکیج خوب است ولی دمای آب مصرفی کم است . علت چیست؟

علت ها :
1- رسوب گرفتن مبدل مصرفی
2- فعال نشدن فلوسوئیچ در نوع تک مبدله در وضعیت زمستانه
3- خرابی NTC
4- خرابی سوپاپ بای پس در نوع دو مبدله
5- خرابی پتاسیومتر مصرفی در برد
6- کم بودن فشار آب
7- خرابی شیر سه راهه در نوع دو مبدله
8- خرابی برد کنترل

سوالات متداول پکیج دیواری آبگرم:

سوال1: علامت اختصاری " آب گرم مصرفی " و " آب داغ گرمایشی " در مدار نقشه کشی چیست؟

جواب: آب گرم مصرفی :

: آب گرم مصرفی ( Domestic   Hot  Water ( D . H . W
 : آب داغ گرمایشی ( Central  Heating ( C . H

سوال2: برای نصب پکیج در آشپزخانه، فاصله پکیج تا کابین ،چه مقدار باید باشد؟

جواب : فاصله پکیج تا کابین از هر طرف حداقل 10 سانتی متر باید در نظر گرفته شود. تا امکان سرویس در زمان مورد نیاز میسر باشد.

سوال3: قانون  2Dدر دودکش پکیج با محفظه احتراق باز چیست؟

جواب: D قطر خارجی دود کش می باشد. ارتفاع عمودی خروجی دودکش پکیج ، باید حداقل به اندازه دو برابر قطر دودکش باشد.
 دقیقا پس از پکیج دیواری آبگرم شوفاژ دیواری با دودکش به قطر خارجی "d" ، الزاما باید دودکش بلندتر از 2xd وجود داشته باشد.
 پس از دودکش عمودی به ارتفاع "2xd" و یک زانو ، الزاما باید یک لوله رابط افقی با شیب مثبت 3 درصد با طول حداکثر 1 متر در داخل اتاق وجود داشته باشد.
 در این شرایط نصب حداکثر 2 تغییر زاویه مجاز است. ( 3 تغییر زاویه مجاز برای پکیج دیواری آبگرم با محفظه احتراق بسته با داکت ساختمانی عمودی).

سوال4: فشار مجاز در سیستم پکیج چه اندازه است؟

جواب: فشار باید در محدوده 0.6 با ر الی 1.2 بار می باشد . لازم به ذکر است ،مادامی که پکیج سرد و خاموش می باشد ، بهترین زمان برای تنظیم فشار دستگاه ، از طریق بازکردن شیرپرکن آن است.

سوال5 : اگر به مدت زیادی قصد نداریم از پکیج استفاده نماییم ، بهترین پیشنهاد شما چیست؟

جواب : بهتر است پکیج دیواری آبگرم را از برق خارج نموده و شیر گاز را ببندید و مراحل زیر را دنبال نمایید.
شیر فلکه اصلی ورودی آب سرد به پکیج دیواری آبگرم را می بندیم .
از شیر تخلیه تحتانی دستگاه، آب مدار گرمایش را تخلیه می کنیم .


روش سریع :
 شیر پرکن را باز می کنیم ( چون شیر فلکه بسته است ، پس آبی وارد سیستم نمی شود).
نزدیک ترین شیر آب گرم مصرفی را باز می کنیم تا آب مدار گرمایشی تخلیه گردد.

 سوال6: بازدهی پکیج با " دو مبدل گرمایی " بیشتر است یا پکیج با "یک مبدل گرمایی اصلی" ؟

جواب: پکیج با دومبدل زیرا تامین آب گرم بهداشتی در این نوع پکیج در زمان کمتری می باشد ، چون در هر لحظه مقداری آب گرم برای ارایه وجود دارد

سوال7: چگونه می توان مبدل را رسوب گیری نمود؟

جواب:یادمان باشد که همواره پیشگیری بهتر از درمان است. آسانترین راه ممکن جلوگیری از تشکیل رسوب است.  ما می توانیم با نصب فیلتر های تصفیه آب ، بر سر راه آب سرد ورودی و همچئین با استفاده از محلول محافظ در برابر رسوب ، در ابتدای راه اندازی دستگاه ، این مشکل را تا اندازه ای برطرف نماییم . اما در صورت رسوب گرفتن مبدل می توان به صورت زیر رسوب زدایی نمود.

هر تکنسین و فرد حرفه ایی باید مجهز به دستگاه رسوب زدای پاورفلو باشد.

برای سهولت و کم خطر بودن فرآیند رسوب گیری از دستگاه ساخت شرکت پالمو که مخصوص جرمگیری و شستشوی انواع مبدل آبگرمکن و پکیج دیواری آبگرم های شوفاژ دیواری است استفاده نمایید ( حمل این دستگاه آسان است و مجهز به موتور پمپ القایی بدون شفت، مخصوص اسید می باشد که در ضمن دارای فیلتری می باشد که گازهای اسیدی را تصفیه می نماید. )

 استفاده از اسید برای رسوب زدایی املاح آهکی نیاز به شناخت ترکیبات تشکیل دهنده رسوب دارد. لذا بدون دانش شناخت نوع املاح موجود در آب یا رسوب ، استفاده از اسید جهت شستشو مجاز نیست.
رسوب زدایی بدون صرف زمان و استفاده از جوهر نمک یا اسید قوی برای رسوب زدایی ، برابر است با پایان عمر مبدل مسی پکیج دیواری آبگرم .

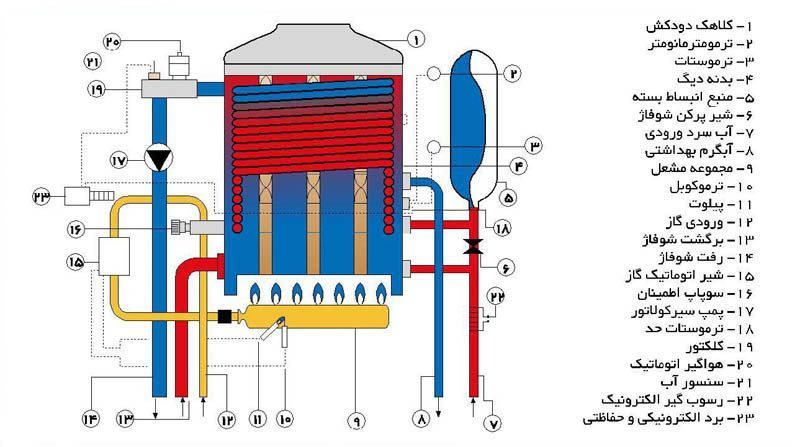

  اجزای پکیج دیواری

سوال8: چرا پمپ سیرکولاتور پکیج در مسیر برگشت گرمایشی، قرار داده می شود؟

جواب : زیرا آب داغ گرمایشی ، گرمای خود را در رادیاتورها و در طول مسیر از دست داده است و همین امر باعث می شود تا استهلاک پمپ به حداقل برسد.از همه مهمتر سرعت آب مدار در مسیر برگشت کاهش پیدا کرده و نیاز به تقویت سرعت در مسیر رفت می باشد.

سوال9: چرا پس از یک حمام طولانی و پی در پی ، رادیاتورها گرمای اولیه را ندارند؟

جواب : زیرا در پکیج ، اولویت اول با آب گرم مصرفی است.مادامی که در هر موقعیتی ، آب گرم مورد استفاده قرار می گیرد، پکیج از گرم نمودن آب گرم گرمایشی خودداری می نماید و آب گرم مصرفی را گرم می نماید.

سوال10:تفاوت پمپ "مدولار " با پمپ معمولی چیست؟

جواب: در پمپ های معمولی سرعت دوران ثابت است ولی در پمپ های مدولار سرعت دوران می تواند با تغیر جریان ورودی ، کم یا زیاد می شود(معمولا بین 1600 تا 2800 دور در دقیقه)

سوال11: سیستم "ضد جام پکیج " چه کار بردی دارد؟

جواب: اگر نیاز به گرمایش نباشد و به مدت زیادی از پمپ استفاده نگردد(در حدود 21 ساعت) ، برای جلوگیری از جام نمودن پمپ ، سیستم به مدت 20 ثانیه پمپ را روشن می نماید و پس از آن دوباره خاموش می شود.

سوال12:تفاوت سنسور P . T . C با سنسور N . T . C در چیست؟

جواب: در سنسور PTC ، با افزایش دما ، مقاومت هم افزایش می یابد. ولی در سنسورNTCبا افزایش دما ، مقاومت کاهش می یابد و جریان بیشتری در مدار عبور می نماید و به برد الکترونیکی می رسد. لازم به ذکر است که در پکیج ، از سنسور NTC استفاده می شود.
