تنظیم اتوماتیک پمپ آب خانگی

تنظیم اتوماتیک پمپ آب خانگی  هدف از استفاده از ست کنترل(کلید اتومات دیجیتال) یا تنظیم کننده فشار پمپ آب جلوگیری از شدت جریان آب و کنترل فشار آب است و همچنین از بروز نوسانات در جریان آب جلوگیری می کند. در واقع ست کنترل باعث شروع و پایان اتوماتیک پمپاژ آب به هنگام باز و بسته شدن شیر آب می شود.




نحوه کار ست کنترل یا کلید اتومات دیجیتال:



در زمانی که آب با فشار در رایزر انتقال می یابد با توقف فعالیت پمپ آب، این آب انتقال یافته از ارتفاع بالابر روی خود پمپ برگشت می کند و اگر سوپاپ وجود نداشته باشد، ممکن است ضربه قوچی ایجاد شود که باعث صدمه دیدن قطعات داخلی پمپ آب می شود.

یکی دیگر از کاربردهای مهم کنترل کننده فشار آب محافظت از پمپ در زمانی است که حرکت آب در رایزر ورودی پمپ قطع شده باشد که در این حالت آب به پمپ نمی رسد. در این شرایط ست کنترل به صورت هوشمند پمپ آب را از مدار فعالیت خارج می کند تا مانع فعالیت بدون آب پمپ آب شود و از صدمه رسیدن به قطعات داخلی پمپ  و آمپر کشیدن و سوختن الکتروموتور جلوگیری شود.



تنظیم اتوماتیک پمپ آب خانگی


ست کنترل را می توانید روی لوله نصب کنید و فشار پمپ را کنترل کنید. کنترل ست ها معمولا 1 اینچ هستند که برای مصارف 2 تا 3 واحد خوب هستند.و البته ست کنترل می تواند به هر پمپ سانتریفیوژ با توان موتور 1.5 اسب بخار و توان 1.1 کیلو وات متصل شود.

فشار از جمله مهم ترین کمیت های مورد اندازه گیری در واحد صنعتی است به همین دلیل همواره باید به سیستمی مجهز باشد که بتواند فشار سیستم را اعلام کند. از این رو برای اطلاع از مقادیر بالا یا پایین فشار از پرشر سوییچ استفاده می کنند که این سوئیچ ها با اعدادی که نشان می دهند ما را از رسیدن فشار به مقادیر مورد نظر مطلع می سازند.برخی پرشر

سوئیچ ها فقط فرمان می باشند و توان راه اندازی الکتروپمپ را ندارند



اگر وقتی شیر آب را باز می کنید آب فشار کمی دارد بهترین گزینه اتومات دیجیتال است ولی اگر بدون پمپ اصلا آبی نمی آید باید کلید مکانیکی و مخزن باد نصب کنید.

اگر قصد خرید کلید مکانیکی پمپ آب خانگی را دارید باید این کلید را به دقت انتخاب کنید و پارامترهایی مانند قدرت و دبی الکترو پمپ، ارتفاع ساختمان و هد را در نظر بگیرید.

کلید های اتومات مکانیکی اکثرا دو پیچ برای تنظیم دارند که پیچ بزرگ تر برای افزایش یا کاهش فشار آب استفاده می شود و پیچ دوم که برای تنظیم بازه یا دلتا فشار آب به کار می رود معمولا کوچک تر است.



پیچ بزرگ اگر سفت شود فشار آب را زیاد می کند و با شل شدن فشار آب را کم می کند. پیچ کوچک هم اختلاف فشار آب را زیاد کرده و با شل شدن فشار آب را کم می کند.





نظیم اتوماتیک پمپ آب خانگی
نظیم اتوماتیک پمپ آب خانگی


اگر تصمیم دارید خودتان تنظیم کلید مکانیکی پمپ آب را انجام دهید ترجیحا به پیچ کوچک آن دست نزنید زیرا تنظیم کارخانه مناسب ترین گزینه است و حد متوسط در آن رعایت شده است.

برای تنظیم دقیق کلید مکانیکی پمپ آب سه فاکتور را باید رعایت کنید:

بالاترین فشاری که سوئیچ دستور خاموشی می دهد.

پایین ترین فشاری که سوئیچ دستور روشن شدن به پمپ می دهد.

میزان اختلاف فشار میان خاموش و روشن شدن پمپ آب.



تنظیم اتوماتیک پمپ آب خانگی



از کلید اتومات دیجیتال یا به اصطلاح کله گی دیجیتال فقط در جایی میتوان استفاده کرد که آب ورودی به پمپ فشار داشته باشد. کلید اتومات دیجیتال حداکثر فشار آب را کنترل می کند و اگر فشار پایین بیاید الکترو پمپ را روشن می کند



مزایای کلید اتومات دیجیتال در مقابل کلید اتومات مکانیکی:



1-عمر کلید اتومات دیجیتال طولانی تر است و حداقل 4 یا 5 سال بدون نیاز به تنظیم و تعمیر کار می کند ولی کلید اتومات مکانیکی چون همراه با مخزن تحت فشار کار میکند اگر مخزن نیاز به تنظیم باد داشته باشد یا تیوپ آن نیاز به تعویض داشته باشد تنظیم کلید مکانیکی نیز بهم میخورد و باید دوباره آن را تنظیم کنید.

2-فشار آب را ثابت نگه می دارد ولی در کلید اتومات مکانیکی به دلیل روشن خاموش شدن پمپ مدام تغییر فشار خواهیم داشت.

 3-فشار و دبی پمپ در اتومات های دیجیتال 30 الی 40 درصد بیشتر است.

4-اگر برق قطع باشد یا پمپ خراب شود نیازی به باز کردن شیر بای پَس نیست و آب به مصرف کننده می رسد.

با توجه به این مزایا بهتر است از کلید اتومات دیجیتال استفاده کنید و فقط در مواردی که در ارتفاع بالایی مثلا بیش از 15 یا 20 متر بالاتر از پمپ هستید از سیستم مخزن باد و کلید اتومات مکانیکی استفاده کنید.



معایب کلید اتومات دیجیتال:





تنظیم اتوماتیک پمپ آب خانگی
تنظیم اتوماتیک پمپ آب خانگی



اگر آب ورودی فشار نداشته باشد نمی توان از آن استفاده کرد.

به دلیل کارکرد طولانی تر و ممتد پمپ، بلبرینگ و نافی پمپ زودتر خراب می شود.

اگر زمانی فشار آب شهری افت کند و کمتر از میزان مورد نیاز بشود کلید اتومات دیجیتال عمل نمی کند و مجبور هستید یک بار پمپ را قطع و وصل کنید یا دکمه ریست را فشار دهید تا تعمیر پمپ روشن شود.

Sunday, 21 January 2018 07:37

آموزش نصب پمپ آب خانگی

آموزش نصب پمپ آب خانگی

آموزش نصب پمپ آب خانگی  در این مقاله سعی بر آن داریم که مراحل نصب پمپ آب خانگی را طوری توضیح دهیم که شما بتوانید بدون نیاز به تکنسین، پمپ آب را نصب کنید. این پمپ ها مخصوص داخل واحدهای مسکونی بوده و در مواقعی که مشترکین خانگی یک ساختمان بر سر قرار دادن پمپ واحد برای کل واحدهای آپارتمان به توافق نرسند و فشار آب در واحدهای طبقات بالاتر کم باشد استفاده از این پمپ ها را توصیه می کنیم. بعد از مطالعه این مطلب می توانید  فیلم آموزش نصب پمپ آب خانگی را نیز مشاهده فرمایید.


•    ابزارهایی که برای نصب پمپ آب خانگی نیاز دارید شامل: یک عدد آچار فرانسه، آچار شلاقی، انبردست، پیچ گوشتی دو سر؛ اتصالاتی که نیاز دارید برای بستن این پمپ، دو عدد شلنگ رابط که یک سر آن رزوه بیرونی و سر دیگر مهر می باشد، یک شیر یک طرفه برنجی، حالت ضربه ای، یک عدد بوشن 2.5 و دو عدد نوار تفلن نیاز است.





آموزش نصب پمپ آب خانگی
آموزش نصب پمپ آب خانگی







آموزش نصب پمپ آب خانگی

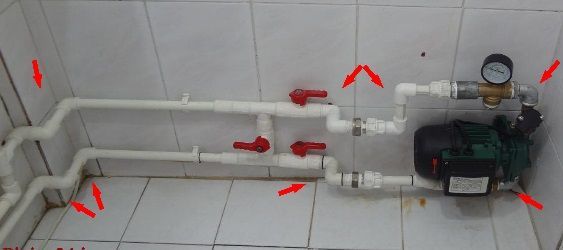

•    در مرحله اول باید ورودی و خروجی پمپ را مشخص کنید. روی این پمپ جهت ها مشخص نشده است. روی  یک سری پمپ ها جهت ورودی و خروجی آب با یک فلش مشخص شده است که می توان از این طریق ورودی و خروجی پمپ را تشخیص داد. یک فلش در انتهای پمپ است که جهت چرخش پروانه را نشان می دهد. در این پمپ که فلش ندارد، مکانی که کلید برقی نصب شده است خروجی پمپ را نشان می دهد. در مرحله بعد دو سر رزوه ای که دارید را نوار تفلن می بندید.


•    بعد از اینکه دوسر پمپ را نوار تفلن بستید شیر یک طرفه را با توجه به جهت فلش روی شیر یکطرفه که جهت جریان آب را مشخص می کند به سر پمپ ببندید. جهت خروجی پمپ هم بوشن 2.5 را ببندید.



•    یکی از شلنگ های رابط را برای مسیر ورودی پمپ قبل از شیر یک طرفه و شلنگ دیگر را هم در  مسیر خروجی پمپ بعد از بوشن نصب کنید.


آموزش نصب پمپ آب خانگی


•    یکی از قابلیت های خوب و مهمی که پمپ های اسپیکو دارد شما میتوانید پمپ را در سه حالت تنظیم کنید.:

حالت اول یک خط که به صورت دائم پمپ کار میکند.

حالت دوم  صفر است که پمپ در حالت off هست و پمپ خاموش می شود.

حالت سوم دو خط می باشد و زمانیکه شیر آب را باز کنید پمپ روشن می شود و زمانیکه شیر آب را میبندید پمپ خاموش می شود که بهترین حالت برای مصارف خانگی، حالت دوخط می باشد که در زمان نیاز و کمبود فشار پمپ بطور خودکار روشن می شود.




آموزش نصب پمپ آب خانگی



اگر نیاز به نصب پمپ آب خانگی تحت فشار و یا پمپ آپارتمانی داخل واحد دارید همین الان با ما تماس بگیرید تا ضمن برخورداری از مشاوره رایگان، در زودترین زمان ممکن مشکل کم آبی خانه ی شما برطرف شود



دسته بندی نصب پمپ آب

 طبق مباحث که قبلا درباره بوستر پمپ گفته شد یکی از تجهیزات موتورخانه بوستر پمپ می باشد....پس با همراه بمانید تا درباره بوستر پمپ اطلاعاتی به شما داده شود...  از صبر و شکیبایی شما صمیمانه متشکرم





بوستر پمپ تجهیزات موتورخانه



بوستر پمپ (booster pump):



دستگاهی متشکل از دو یا چند پمپ که به صورت موازی به هم متصل هستند، می باشد. این اتصال موازی به این دلیل است که بتوان دبی و هد لازم برای سیستم مورد نظر را تامین کرد.



در بوستر پمپ روش کار به این گونه است که ابتدا یکی از پمپ ها روشن شده و شروع به کار می کند تا هنگامی که در سیستم مصرف کمی وجود داشته باشد و فشار تغییر چندانی نکند ولی به محض افزایش مصرف در سیستم که با افت فشار همراه است مواجه شویم ، برای تامین و جبران این افت فشار یکی دیگر از پمپ های بوستر پمپ وارد سیستم می شود وبه همین ترتیب با افزایش دوباره مصرف و افت فشار پمپ های دیگر نیز وارد سیستم می شود تا افت فشار را جبران کند در واقع فشار آب نباید کاهش یابد چون خود تجهیزات نیز به غیر از مصرف ، عامل افت فشار می باشند که ممکن است لوله ها دچار خرابی و یا نشتی شوند.



از فرمول زیر میتوان فشار سیستم را محاسبه کرد:



فشار سیستم = فشار مکش+ فشار بوستر + افت مربوطه به پمپ + افت ناشی از شیرهای کاهش فشار



بوستر پمپ تجهیزات موتورخانه
بوستر پمپ تجهیزات موتورخانه

موارد استفاده بوستر پمپ ها :



آبرسانی و تامین آب مصرفی فضاهای مسکونی ، تفریحی، ورزشی با ارتفاع بلند، سیستم های آتش نشانی و اطفا حریق، زمین های کشاورزی وآبیاری فضاهای سبز و.....



طراحی بوستر پمپ ها بر اساس دو مولفه زیر طراحی می شود:



حداکثر مصرف (دبی جریان)
حداکثر فشار ( افت هد)


که دبی جریان مقدار آبدهی لازم برای سیستم توسط پمپ و افت هد حداقل فشار لازم در دورترین شیر یا وسیله مصرف کننده که در بالاترین نقطه ساختمان قرار دارد می باشد.



بوستر پمپ



تقسیم بندی بوستر پمپ



تقسیم بندی بوستر پمپ ها از نظر های مختلف قابل تعریف می باشد که شامل موارد زیر می باشد:



از نظر کنترل فشار آب :

بوستر پمپ دور ثابت: از بوستر پمپ دور متغیر میتوان برای راه اندازی بهتر الکترو پمپها و برای کاهش مصرف برق وبازدهی بیشتر پمپ ها استفاده کرد


بوستر پمپ دور متغییر: از بوستر پمپ دور ثابت بنا به نیاز، می توان پمپ ها را به صورت نوبتی در خطوط لوله فراهم کرد و مقدار دبی و فشار مدار بوستر پمپ را کنترل کرد.



بوستر پمپ تجهیزات موتورخانه
بوستر پمپ تجهیزات موتورخانه

از نظر تعداد پمپ:

تک پمپه : تک پمپه برای فضاهایی که مصارف آب بهداشتی کم و متوسطی دارند
چند پمپه : چند پمپه برای فضاهایی که مصارف بالا بهداشتی دارند.



 بوستر پمپ تجهیزات موتورخانه



آرایش بندی بوستر پمپ ها

تکی
سه تایی
چهار تایی


انواع پمپ ها در بوستر پمپ از جهت کارکرد

پمپ اصلی: این پمپ فشار و دبی لازم کل سیستم را تامین می کند.بوستر پمپ تجهیزات موتورخانه


پمپ پیشرو ( ژاکی): در فضاهایی که بوستر پمپ بزرگی با دبی بالا نصب شده باشد.در زمان های خاصی برای صرفه جویی و کاهش استهلاک پمپ در زمانی که دبی کمتری مصرف می شود پمپ کوچکتری با دبی کمتر تهیه و نصب می کنند که به ان پمپ پیشرو می گویند.


پمپ رزرو: در جاهایی که آبرسانی بسیار ضروری و لازم است و هیچ گاه نباید در امر آبرسانی اختلال ایجاد شود یک پمپ را روی بوستر پمپ نصب می کنند تا در صورت بروز مشکل این پمپ رزرو وارد سیستم شود.

اجزای تشکیل دهنده بوستر پمپ



مجموعه الکتروپمپ ها: که پمپ های بوستر پمپ را تشکیل می دهد.
بخش مکش: تشکیل شده از یک کلکتور که به وسیله اتصالات به قسمت ورودی و مکش الکتروپمپ ها و خروجی مخزن آب وصل شده است.
بخش دهش: تشکیل شده از یک کلکتور که به وسیله اتصالات به قسمت خروجی الکتروپمپ وشبکه مصرف وصل شده است
شاسی اصلی: که برای یکپارچه کردن بوستر پمپ ، اجزای اصلی و تابلوی کنترل و فرمان بر روی یک قسمت به نام شاسی نصب می گردد.
ودیگر اجزا عبارتند از: مانومتر ، کوپلینگ ، لرزه گیر، شیر یکطرفه و .....





Monday, 23 October 2017 09:59

پمپ هیدرولیک چیست؟



بسم الله الرحمن الرحیم

با سلام و خسته نباشید : به تمامی خوانندگان محترم پیج تعمیرکاران ...در این مقاله سعی برآن دارم تا با استفاده از اطلاعات روز دنیا و نیاز جوامع بشری اطلاعاتی درباره پمپ هیدرولیک به شما همیاران همیشگیمان بدهم امید است تا با خواندن این مقاله سوالات و مساله هایتان برطرف شود ...و بازهم عاجزانه خواهشمندم تا ما را با صبر و شکیبایی خودتان راهنمایی و همراهی نمایید.....



پمپ هیدرولیک چیست؟
پمپ هیدرولیک چیست؟

 پمپ هیدرولیک چیست؟


با توجه به نفوذ روز افزون سیستم های هیدرولیکی در صنایع مختلف وجود پمپ هایی با توان و فشار های مختلف بیش از پیش مورد نیاز است . پمپ به عنوان قلب سیستم هیدرولیک انرژی مکانیکی را که توسط موتورهای الکتریکی، احتراق داخلی و … تامین می گردد به انرژی هیدرولیکی تبدیل می کند. در واقع پمپ در یک سیکل هیدرولیکی یا نیوماتیکی انرژی سیال را افزایش می دهد تا در مکان مورد نیاز این انرژی افزوده به کار مطلوب تبدیل گردد.


فشار اتمسفر در اثر خلا نسبی بوجود آمده به خاطر عملکرد اجزای مکانیکی پمپ ، سیال را مجبور به حرکت به سمت مجرای ورودی آن نموده تا توسط پمپ به سایر قسمت های مدار هیدرولیک رانده شو


حجم روغن پر فشار تحویل داده شده به مدار هیدرولیکی بستگی به ظرفیت پمپ و در نتیجه به حجم جابه جا شده سیال در هر دور و تعداد دور پمپ دارد. ظرفیت پمپ با واحد گالن در دقیقه یا لیتر بر دقیقه بیان می شود.



نکته قابل توجه در در مکش سیال ارتفاع عمودی مجاز پمپ نسبت به سطح آزاد سیال می باشد ، در مورد روغن این ارتفاع نباید بیش از ۱۰ متر باشد زیرا بر اثر بوجود آمدن خلا نسبی اگر ارتفاع بیش از ۱۰ متر باشد روغن جوش آمده و بجای روغن مایع ، بخار روغن وارد پمپ شده و در کار سیکل اختلال بوجود خواهد آورد . اما در مورد ارتفاع خروجی پمپ هیچ محدودیتی وجود ندارد و تنها توان پمپ است که می تواند آن رامعین کند.



پمپ هیدرولیک چیست؟



پمپ ها در صنعت هیدرولیک به دو دسته کلی تقسیم می شوند :



پمپ ها با جا به جایی غیر مثبت :

توانایی مقاومت در فشار های بالا را ندارند و به ندرت در صنعت هیدرولیک مورد استفاده قرار می گیرند و معمولا به عنوان انتقال اولیه سیال از نقطه ای به نقطه دیگر بکار گرفته می شوند. بطور کلی این پمپ ها برای سیستم های فشار پایین و جریان بالا که حداکثر ظرفیت فشاری آنها به ۲۵۰psi تا۳۰۰۰si محدود می گردد مناسب است. پمپ های گریز از مرکز (سانتریفوژ) و محوری نمونه کاربردی پمپ های با جابجایی غیر مثبت می باشد.



پمپ هیدرولیک چیست؟
پمپ هیدرولیک چیست؟

پمپ های با جابجایی مثبت :

در این پمپ ها به ازای هر دور چرخش محور مقدار معینی از سیال به سمت خروجی فرستاده می شود و توانایی غلبه بر فشار خروجی و اصطکاک را دارد . این پمپ ها مزیت های بسیاری نسبت به پمپ های با جابه جایی غیر مثبت دارند مانند مانند ابعاد کوچکتر ، بازده حجمی بالا ، انعطاف پذیری مناسب و توانایی کار در فشار های بالا ( حتی بیشتر از psi)

پمپ ها با جابه جایی مثبت از نظر ساختمان :

۱- پمپ های دنده ای

۲ – پمپ های پره ای

۳- پمپ های پیستونی



پمپ ها با جابه جایی مثبت از نظر میزان جابه جایی :

۱- پمپ ها با جا به جایی ثابت



در یک پمپ با جابه جایی ثابت (Fixed Displacement) میزان سیال پمپ شده به ازای هر یک دور چرخش محور ثابت است در صورتیکه در پمپ های با جابه جایی متغیر (Variable Displacement) مقدار فوق بواسطه تغییر در ارتباط بین اجزاء پمپ قابل کم یا زیاد کردن است. به این پمپ ها ، پمپ ها ی دبی متغیر نیز می گویند.پمپ هیدرولیک چیست؟



باید بدانیم که پمپ ها ایجاد فشار نمی کنند بلکه تولید جریان می نمایند. در واقع در یک سیستم هیدرولیک فشار بیانگر میزان مقاومت در مقابل خروجی پمپ است اگر خروجی در فشار یک اتمسفر باشد به هیچ وجه فشار خروجی پمپ بیش از یک اتمسفر نخواهد شد .همچنین اگر خروجی در فشار ۱۰۰ اتمسفر باشد برای به جریان افتادن سیال فشاری معادل ۱۰۰ اتمسفر در سیال بوجود می آید.



پمپ هیدرولیک چیست؟
پمپ هیدرولیک چیست؟





پمپ های دنده ای Gear Pump

این پمپ ها به دلیل طراحی آسان ، هزینه ساخت پایین و جثه کوچک و جمع و جور در صنعت کاربرد زیادی پیدا کرده اند . ولی از معایب این پمپ ها می توان به کاهش بازده آنها در اثر فرسایش قطعات به دلیل اصطکاک و خوردگی و در نتیجه نشت روغن در قسمت های داخلی آن اشاره کرد. این افت فشار بیشتر در نواحی بین دنده ها و پوسته و بین دنده ها قابل مشاهده است.



پمپ ها ی دنده ای :



۱- دنده خارجی External Gear Pumps

۲– دنده داخلی Internal Gear Pumps

۳- گوشواره ای Lobe Pumps

۴- پیچی Screw Pumps

۵- ژیروتور Gerotor Pumps

۱- دنده خارجی External Gear Pumps



پمپ هیدرولیک چیست؟



در این پمپ ها یکی از چرخ دنده ها به محرک متصل بوده و چرخ دنده دیگر هرزگرد می باشد. با چرخش محور محرک و دور شدن دنده های چرخ دنده ها از هم با ایجاد خلاء نسبی روغن به فضای بین چرخ دنده ها و پوسته کشیده شده و به سمت خروجی رانده می شود.



لقی بین پوسته و دنده ها در اینگونه پمپ ها حدود ( (۰٫۰۲۵ mm می باشد.



افت داخلی جریان به خاطر نشست روغن در فضای موجود بین پوسته و چرخ دنده است که لغزش پمپ (Volumetric efficiency ) نام دارد.



با توجه به دور های بالای پمپ که تا rpm 2700 می رسد پمپاژ بسیار سریع انجام می شود، این مقدار در پمپ ها ی دنده ای با جابه جایی متغییر می تواند از ۷۵۰ rpm تا ۱۷۵۰ rpm متغییر باشد. پمپ ها ی دنده ای برای فشارهای تا (کیلوگرم بر سانتی متر مربع۲۰۰ ) ۳۰۰۰ psi طراحی شده اند که البته اندازه متداول آن ۱۰۰۰ psi است.



پمپ هیدرولیک چیست؟



این پمپ ها بیشتر به منظور روغنکاری و تغذیه در فشار های کمتر از ۱۰۰۰ psi استفاده می شود ولی در انواع چند مرحله ای دسترسی به محدوده ی فشاری در حدود ۴۰۰۰ psi نیز امکان پذیر است. کاهش بازدهی در اثر سایش در پمپ های دنده ای داخلی بیشتر از پمپ های دنده ای خارجی است.



این پمپ ها از خانواده پمپ های دنده ای هستند که آرامتر و بی صداتر از دیگر پمپ های این خانواده عمل می نماید زیرا هر دو دنده آن دارای محرک خارجی بوده و دنده ها با یکدیگر درگیر نمی شوند. اما به خاطر داشتن دندانه های کمتر خروجی ضربان بیشتری دارد ولی جابه جایی حجمی بیشتری نسبت به سایر پمپ های دنده ای خواهد داشت.



پمپ پیچی یک پمپ دنده ای با جابه جایی مثبت و جریان محوری بوده که در اثر درگیری سه پیچ دقیق (سنگ خورده) درون محفظه آب بندی شده جریانی کاملا آرام ، بدون ضربان و با بازده بالا تولید می کند. دو روتور هرزگرد به عنوان آب بندهای دوار عمل نموده و باعث رانده شدن سیال در جهت مناسب می شوند.حرکت آرام بدون صدا و ارتعاش ، قابلیت کا با انواع سیال ، حداقل نیاز به روغنکاری ، قابلیت پمپاژ امولسیون آب ، روغن و عدم ایجاد اغتشاش زیاد در خروجی از مزایای جالب این پمپ می باشد.



عملکرد این پمپها شبیه پمپ های چرخ دنده داخلی است. در این پمپ ها عضو ژیروتور توسط محرک خارجی به حرکت در می آید و موجب چرخیدن روتور چرخ دندهای درگیر با خود می شود.



در نتیجه این مکانیزم درگیری ، آب بندی بین نواحی پمپاژ تامین می گردد. عضو ژیروتور دارای یک چرخ دندانه کمتر از روتور چرخ دنده داخلی می باشد.

حجم دندانه کاسته شده ضرب در تعداد چرخ دندانه چرخ دنده محرک ، حجم سیال پمپ شده به ازای هر دور چرخش محور را مشخص می نماید.پمپ هیدرولیک چیست؟



پمپ های پره ای :



به طور کلی پمپ های پره ای به عنوان پمپ های فشار متوسط در صنایع مورد استفاده قرار می گیرند. سرعت آنها معمولا از ۱۲۰۰ rpm تا ۱۷۵۰ rpm بوده و در مواقع خاص تا ۲۴۰۰ rpm نیز میرسد. بازده حجمی این پمپ ها ۸۵% تا ۹۰% است اما بازده کلی آنها به دلیل نشت های موجود در اطراف روتور پایین است ( حدود ۷۵% تا ۸۰% ). عمدتا این پمپها آرام و بی سر و صدا کار می کنند ، از مزایای جالب این پمپ ها این است که در صورت بروز اشکال در ساختمان پمپ بدون جدا کردن لوله های ورودی و خروجی قابل تعمیر است.



فضای بین روتور و رینگ بادامکی در در نیم دور اول چرخش محور ، افزیش یافته و انبساط حجمی حاصله باعث کاهش فشار و ایجاد مکش می گردد، در نتیجه سیال به طرف مجرای ورودی پمپ جریان می یابد. در نیم دور دوم با کم شدن فضای بین پره ها سیال که در این فضاها قرار دارد با فشار به سمت خروجی رانده می شود. همانطور که در شکل می بینید جریان بوجود آمده به میزان خروج از مرکز(فاصله دو مرکز) محور نسبت به روتور پمپ بستگی دارد و اگر این فاصله به صفر برسد دیگر در خروجی جریانی نخواهیم داشت.



پمپ هیدرولیک چیست؟



پمپ های پره ای که قابلیت تنظیم خروج از مرکز را دارند می توانند دبی های حجمی متفاوتی را به سیستم تزریق کنند به این پمپ ها ، جابه جایی متغییر می گویند. به خاطر وجود خروج از مرکز محور از روتور(عدم تقارن) بار جانبی وارد بر یاتاقان ها افزایش می یابد و در فشار های بالا ایجاد مشکل می کند.



برای رفع این مشکل از پمپ های پره ای متقارن (بالانس) استفاده می کنند. شکل بیضوی پوسته در این پمپ ها باعث می شود که مجاری ورودی و خروجی نظیر به نظیر رو به روی هم قرار گیرند و تعادل هیدرولیکی برقرار گردد. با این ترفند بار جانبی وارد بر یاتاقان ها کاهش یافته اما عدم قابلیت تغییر در جابه جایی از معایب این پمپ ها به شمار می آید .( چون خروج از مرکز وجود نخواهد داشت)



پمپ هیدرولیک چیست؟



حداکثر فشار قابل دستیابی در پمپ های پره ای حدود ۳۰۰۰ psi است.

پمپ های پیستونی



پمپ های پیستونی با دارا بودن بیشترین نسبت توان به وزن، از گرانترین پمپ ها هستند و در صورت آب بندی دقیق پیستون ها می تواند بالا ترین بازدهی را داشته باشند. معمولا جریان در این پمپ ها بدون ضربان بوده و به دلیل عدم وارد آمدن بار جانبی به پیستونها دارای عمر طولانی می باشند، اما به خاطر ساختار پیچیده تعمیر آن مشکل است.



از نظر طراحی پمپ های پیستونی به دو دسته شعاعی و محوری تقسیم می شوند.

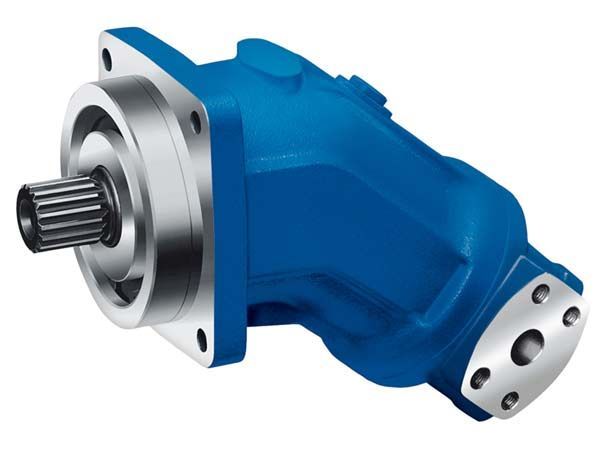

پمپ های پیستونی محوری با محور خمیده (Axial piston pumps(bent-axis type)) :



در این پمپ ها خط مرکزی بلوک سیلندر نسبت به خط مرکزی محور محرک در موقعیت زاویه ای مشخصی قرار دارد میله پیستون توسط اتصالات کروی (Ball & socket joints)به فلنج محور محرک متصل هستند به طوری که تغییر فاصله بین فلنج محرک و بلوک سیلندر باعث حرکت رفت و برگشت پیستون ها در سیلندر می شود. یک اتصال یونیورسال ( Universal link) بلوک سیلندر را به محور محرک متصل می کند.



میزان خروجی پمپ با تغییر زاویه بین دو محور پمپ قابل تغییر است.در زاویه صفر خروجی وجود ندارد و بیشینه خروجی در زاویه ۳۰ درجه بدست خواهد آمد.

پمپ های پیستونی محوری با صفحه زاویه گیر (Axial piston pumps(Swash plate)) :



در این نوع پمپ ها محوربلوک سیلندر و محور محرک در یک راستا قرار می گیرند و در حین حرکت دورانی به خاطر پیروی از وضعیت صفحه زاویه گیر پیستون ها حرکت رفت و برگشتی انجام خواهند داد ، با این حرکت سیال را از ورودی مکیده و در خروجی پمپ می کنند. این پمپ ها را می توان با خاصیت جابه جایی متغیر نیز طراحی نمود . در پمپ های با جابه جایی متغییر وضعیت صفحه زاویه گیر توسط مکانیزم های دستی ، سرو کنترل و یا از طریق سیستم جبران کننده تنظیم می شود. حداکثر زاویه صفحه زاویه گیر حدود ۱۷٫۵ درجه می باشد.



پمپ های پیستونی شعاعی (Radial piston pumps)



در این نوع پمپ ها ، پیستون ها در امتداد شعاع قرار میگیرند.پیستون ها در نتیجه نیروی گریز از مرکز و فشار سیال پشت آنها همواره با سطح رینگ عکس العمل در تماسند.



برای پمپ نمودن سیال رینگ عکس العمل باید نسبت به محور محرک خروج از مرکز داشته باشد ( مانند شکل ) در ناحیه ای که پیستون ها از محور روتور فاصله دارند خلا نسبی بوجود آمده در نتیجه مکش انجام میگیرد ، در ادامه دوران روتور، پیستون ها به محور نزدیک شده و سیال موجود در روتور را به خروجی پمپ می کند. در انواع جابه جایی متغییر این پمپ ها با تغییر میزان خروج از مرکز رینگ عکس العمل نسبت به محور محرک می توان مقدار خروجی سیستم را تغییر داد.



پمپ های پلانچر (Plunger pumps)

پمپ های پلانچر یا پمپ های پیستونی رفت و برگشتی با ظرفیت بالا در هیدرولیک صنعتی کاربرد دارند. ظرفیت برخی از این پمپ ها به حدود چند صد گالن بر دقیقه می رسد.

پیستون ها در فضای بالای یک محور بادامکی (شامل تعدادی رولر برینگ خارج از مرکز) در آرایش خطی قرار گرفته اند. ورود و خروج سیال به سیلندر ها از طریق سوپاپ ها(شیر های یک ترفه) انجام می گیرد.



راندمان پمپ ها (Pump performance):



بازده یک پمپ بطور کلی به میزان تلرانسها و دقت بکار رفته در ساخت ، وضعیت مکانیکی اجزاء و بالانس فشار بستگی دارد. در مورد پمپ ها سه نوع بازده محاسبه می شود:

۱- بازده حجمی که مشخص کننده میزان نشتی در پمپ است و از رابطه زیر بدست می آید

( دبی تئوری که پمپ باید تولید کند /میزان دبی حقیقی پمپ )=بازده حجمی





پمپ هیدرولیک چیست؟
پمپ هیدرولیک چیست؟

پمپ های هیدرولیک



اطلاعات عمومي در مورد الكتروموتور پمپ های هیدرولیک چیست؟



در هر سیستم هیدرولیكی جریان سیال توسط پمپ تامین می شود. پمپ ها فشار ایجاد نمی كنند و فقط بر مقاومت ایجاد شده در برابر بار مقاوم غلبه می كنند.
پمپ ها به دو گروه دسته بندی می شوند كه عبارتند از:
پمپ های دورانی
پمپ های جابجایی مثبت



اطلاعات عمومي در مورد الكتروموتور پمپ دورانی



پمپ سانتریفیوژ (یا گریز از مركز) نوعی از این پمپ ها می باشد كه در آن با افزایش فشار، دبی كاهش می یابد و اگر خروجی پمپ كاملا بسته شود، خروجی آن به صفر می رسد.
استفاده از پمپ های جابجایی غیر مثبت در مدارهای هیدرولیك بین مخزن روغن و پمپ اصلی می باشد تا روغن از مخزن به ورودی پمپ اصلی انتقال یابد و همچنین در سیستمهای سرد كننده نیز بكار می رود.



پمپ های جابجایی مثبت، بطور تئوری حجم ثابتی از سیال را در هر دور گردش انتقال می دهند و اگر مجرای تخلیه یك پمپ جابجایی مثبت بسته شود فشار خروجی تا حدی كه اجزاء مكانیكی پمپ دچار شكستگی شوند، بالا می رود .اغلب تصور می شود كه پمپ ها فشار ایجاد می كنند ولی تنها هدف پمپ ها فشار ایجاد جریان است. فشار عبارت است از نیرو بر واحد سطح، كه به دلیل مقاومت بر خلاف جریان به وجود می آید. پمپ مكانیزمی است كه برای تولید جریان لازم برای غلبه بر فشار، طراحی شده است. پمپ نمی تواند مقاومتی بر خلاف جریان خودش فراهم كند در نتیجه نمی تواند به تنهایی ایجاد فشار كند.

فاكتورهای اصلی كه پمپ با آنها مشخص شود عبارتند از:


بیشترین فشار كاری قابل تحمل بر حسب بار


جابجایی هندسی به ازاء هر دور گردش پمپ (Lit/rev) و یا دبی جریان خروجی بر حسب Lit/min


در بیشترین سرعت دورانی پمپ


مقادیر بالا بوسیله سازنده ی مشخص می شوند. اگر از این مقادیر در یك بازه زمانی تجاوز شود، منجر به صدمات جدی به پمپ یا كاهش عمر مفید پمپ می شود. جریان خروجی از پمپ ممكن است به وسیله جریان خروجی بر یك دور گردش پمپ (L/rev) و یا جریان خروجی در دقیقه (Lit/min) بیان شود. اما مشخصه اول كه مستقل از سرعت دورانی است، رایجتر است.


جابجایی (كه گاهی اوقات جابجایی هندسی نیز خوانده می شود)، آن حجم از سیال هیدرولیكی است كه به ازاء یك دور چرخش محور محرك، از پمپ خارج می شود. پمپ ها ممكن است جابجایی ثابت یا متغیر داشته باشند. این مسئله به طراحی پمپ و عملكرد آن درسیستم هیدرولیك بستگی دارد.



اطلاعات عمومي در مورد الكتروموتور تئوری پمپ كردن



یك پمپ هیدرولیكی جابجایی مثبت وسیله ای برای تبدیل انرژی مكانیكی به انرژی هیدرولیكی است. وقتی این پمپ توسط موتور خود(محرك) به كار بیفتد، به طور عمده دو عملكرد دارد:

اولا یك خلاء در دهانه ورودی پمپ ایجاد می كند كه باعث می شود سیال را از تانك به ورودی مكش نماید.

ثانیاً، حركت مكانیكی پمپ، این سیال را در حفره های پمپاژ به دام انداخته و آن را در پمپ جابجا كرده و به داخل سیستم هیدرولیك می فرستد. هر چه مقاومت در دهانه خارجی بیشتر شود، گشتاور اعمالی به پمپ بیشتر می شود تا به بار غلبه نماید و لذا فشار افزایش می یابد.

پمپ هیدرولیک چیست؟

Sunday, 22 October 2017 02:33

انواع پمپ اب خانگی

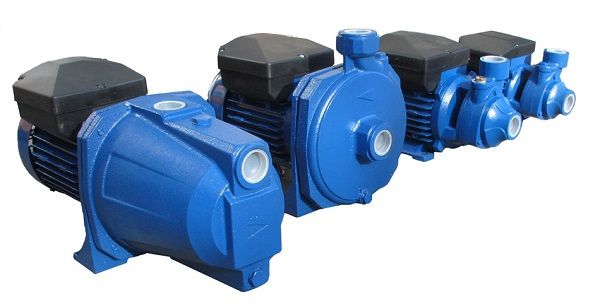

  پمپ آب خانگی چیست؟ وانواع آن



پمپ آب خانگی، پمپی است برایتقویت فشار آب که در مصارف مسکونی و خانگی مورد استفاده قرار می گیرد. پمپهای تحت فشار گوناگونی برای افزایش فشار آب خانگی وجود دارد که انواع آن عبارتند از:

پمپ آب خانگی نیم اسب بخار
پمپ آب خانگی یک اسب بخاربشقابی
پمپ آب خانگی یک اسب بخار دو پروانه
پمپ آب خانگی یک ونیم اسب بخاردو پروانه
پمپ آب خانگی دو اسب بخار



  پمپ آب خانگی چیست؟ وانواع آن


عوامل موثر در نوع این پمپ آب خانگی عبارتند از:

متراژساختمان
تعداد طبقات ساختمان
میزان مصرف آب
تعداد شیر آب موجود
پمپ آب خانگی

انواع  پمپ اب خانگی
انواع پمپ اب خانگی



پمپ آب خانگی یا همان پمپ تقویت فشار آب ساختمان انواع مختلفی دارند که می توان به پمپ نیم اسب بخار،یک اسب بخار، یک ونیم اسب بخار و دواسب بخار اشاره نمود.پمپ آب خانگی نیم اسب بخار برای استفاده در ساختمان های 1 طبقه با حداکثر متراژ 150 متر مربع قابل پیاده سازی است.     پمپ آب خانگی چیست؟ وانواع آن



پمپ های قابل اجرا برای مصارف خانگی:

پمپ آب با کلید خودکار

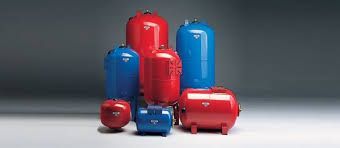

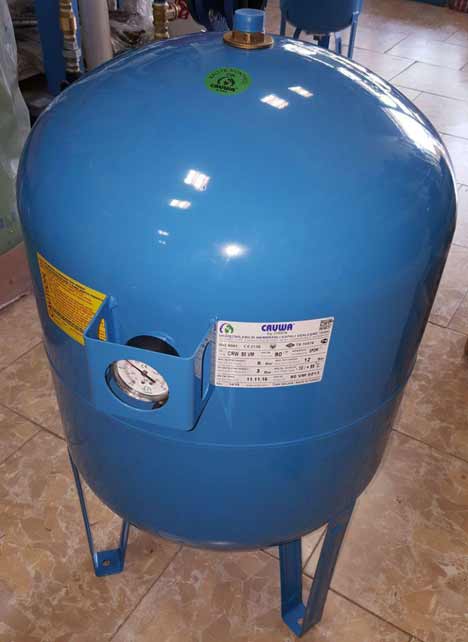

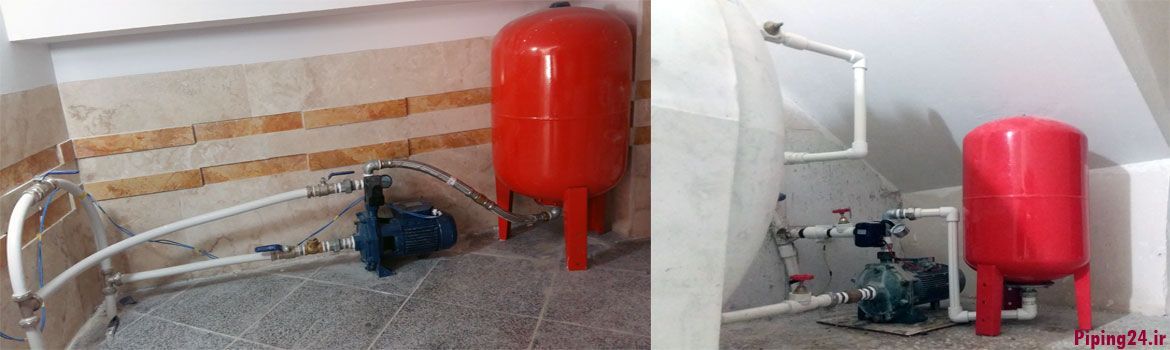

پمپ آب با مخزن انبساط
بوستر پمپ


پمپ آب خانگی بی صدا یا پمپ آب خانگی کم صدا:



تمامی پمپ های موجود در ایران دارای سر و صدا می باشند و پمپ بی صداوجود خارجی ندارد. به اطلاع شما مشتریان عزیز عرض می کنیم که واژه پمپ آب خانگی بی صدا فقط جهت کلاهبرداری ومی باشد.

پمپ آب خانگی یک اسب بشقابی برای مصرف در آپارتمان های سه طبقه و شش واحد با حداکثر متراژ هر واحد 75متر اجرا می گردد. پمپ آب خانگی یک اسب بخار جتی برای استفاده در آپارتمان های چهار طبقه، هشت واحد با حداکثر متراژ 68 متر قابل

اجرا است..      پمپ آب خانگی چیست؟ وانواع آن



  پمپ آب خانگی چیست؟ وانواع آن



تنظیم پمپ آب خانگی:



الکتروپمپ های آب خانگی به دو دسته تقسیم می شوند. اول الکتروپمپ های افزایش فشار آب و دوم الکتروپمپ های آب در گردش ( سیرکولاتور یا پمپ های برگشت آب گرم ) که این سری از پمپ ها جهت به گردش درآوردن آب گرمدر یک مدار بسته (مثل شوفاژخانه ها) استفاده می گردد و عموما الکتروموتورهای آنها 1500 دور هستند ولی الکتروموتور های پمپ مورد اول 3000 دور هستند. هرچه میزان دور الکتروموتور بیشتر باشد میزان فشار و صدای تولیدی در هنگام کار بیشتر خواهد بود.



عموما جهت اتوماتیک کردن پمپ های افزایش فشار از سه سیستم استفاده می گردد:



بهره گیریاز منابع تحت فشار
بهره گیری از مجموعهکنترل یا کلید دیجیتال
بهره گیری از تابلو فرمان
پمپ آب خانگی یک اسب بخار دو پروانه برای استفاده در ساختمان های چهار طبقه 8 واحد با حداکثر متراژ 75 متر اجرامی شود. پمپ آب خانگی یک ونیم اسب بخار دو پروانه برای اجرا در آپارتمان های پنج طبقه 10واحد با حداکثر متراژ 100متر قابل اجرا می باشد.

  پمپ آب خانگی چیست؟ وانواع آن

برخی از برندهای پمپ های خانگی عبارتند از:







در ذیل به تعدادی از پمپ های آب برای آپارتمان اشاره می کنیم:

پمپ آب خانگی پنتاکس Pentax
پمپ آب خانگی سایر Saer
پمپ آب خانگی ابارا Ebara



انواع  پمپ اب خانگی
انواع پمپ اب خانگی

پمپ آب خانگی ( بی صدا ) ، پمپ آب خانگی یا پمپ تقویت فشار

فروش پمپ آب خانگی نیم اسب و بالاتر


اطلاعات عمومي در مورد الكتروموتور نحوه انتخاب پمپ آب خانگی (پمپ آب اپارتمانی)
پمپ خانگی (پمپ اب اپارتمانی)، پمپی است که در مصارف خانگی جهت تقویت فشار آب خانگی استفاده می شود. عوامل موثر در نوع این پمپ عبارتند از:
تعداد طبقات ساختمان
متراژساختمان
تعداد شیر موجود
میزان مصرف آب

اطلاعات عمومي در مورد الكتروموتور انواع پمپ آب خانگی (پمپ اب اپارتمانی) قابل ارائه:


پمپ با مخزن انبساط
پمپ با کلید اتوماتیک
بوستر پمپ

  پمپ آب خانگی چیست؟ وانواع آن




منبع تحت فشار پمپ آب :


یکی از روشهای مورد استفاده برای تنظیم فشار آب ساختمان استفاده از منابع تحت فشار است.از منبع تحت فشار پمپ آب برای این استفاده می شود که برای هرباز کردن شیر پمپ شروع به کار ننماید. بنابراین عمرمفید و طول عمر پمپ با استفاده از منبع تحت فشار پمپ آب بالاتر می رود.


اصول کارکرد منبع تحت فشار پمپ آب :


منبع آب تحت فشاراز یک محفظه بسته ای تشکیل شده که آب وهوا درداخل آن قرار گرفته اند به این ترتیب که حجم معینی از آب ،داخل منبع ذخیره شده ودرقسمت بالای منبع هوا می گیرد. هوای موجود باعث ایجاد فشارو رساندن آب به طبقات می شود. منبع آب تحت فشار را به وسیله کلید اتوماتیک و پنچ راهی و درجه به پمپ متصل می کنند.


درباره منبع تحت فشار پمپ آب ایران منبع:


منبع تحت فشارایران منبع ازبهترین ومرغوبترین ورقهای ایرانی استفاده می شودوقبل ازتولید محصول ابتدا کلیه ورقها ازطریق مسئول کنترل کیفی بخش مربوطه بازرسی وبعد ازاتمام بازرسی اولیه اپراتورشروع به جوشکاری می کند بعدازاتمام جوشکاری هرمنبع تست شده وبعدازتست با تایید مسئول کنترل کیفی به دست مشتریان محترم می رسد.



مخزن تحت فشار پمپ آب خانگی و اقسام آن
مخزن تحت فشار پمپ آب خانگی و اقسام آن


جنس منبع تحت فشار پمپ آب :


منبع تحت فشارازورق گالوانیزه st-37 ساخته می شود.


ضخامت منبع تحت فشار پمپ آب :


ضخامت منبع تحت فشار پمپ آب براساس ضریب خوردگی تعیین می گردد.


ظرفیت منبع تحت فشار پمپ آب :


ظرفیت منبع تحت فشار80 لیتر و150 لیتر می باشد

.
راهنمای خرید منبع تحت فشار پمپ آب :


درزمان سفارش منبع تحت فشار، نسبت به قطرمنبع وابعاد منبع وامکان عبورازدرب موتورخانه و فضای ابعادی مناسب جهت نصب وبهره برداری توجه کافی داشته باشید. برای انتخاب ابعاد واندازه ها به کاتولوگ مراجعه شود.


نکات فنی در مورد منبع تحت فشار پمپ آب :

مخزن تحت فشار پمپ آب خانگی و اقسام آن
مخزن تحت فشار پمپ آب خانگی و اقسام آن


1-منبع تحت فشار مهمترین قسمت سیستم آبرسانی پمپ است و زمانی که خراب شودکل سیستم دچاراختلال می شودوپمپ مدام روشن و خاموش می شود.
2-در محل هایی که مخزن ذخیره آب قبل از پمپ نمی گذارند معمولا اولین دلیل خرابی های پمپ ،قطع شدن آب و خشک کار کردن پمپ می باشد که باعث داغ شدن پمپ می باشد.
3-هوا و مولکولهای آن فرار است و بعد از یک یا دو ماه بخاطر فشرده شدن از سطح عبور کرده و با آب هم تر کیب می شوندو باید هر یک یا دو ماه منبع تحت فشار را مجددا تنظیم نمود واین عمربستگی به مقدارمصرف دارد.


آشنایی با مکانیزم عملکرد منبع تحت فشار پمپ آب


منبع تحت فشار پمپ آب چیست؟


برای اکثر مصرف کنندگان پمپ آب خانگی این سوال پیش می آید ؛ منابعی که روی پمپ ها قرار دارد چیست و چه کارایی داردکه به مخزن دیافراگمی ، مخزن پمپ آب ، مخزن تحت فشار پمپ آب نیز معروف است. اینگونه منبع ها که معمولا با رنگ های گوناگون عرضه میشوند و با نام هایی از جمله منبع دیافراگمی پمپ آب و منبع تحت فشار و مخازن دیافراگمی پمپ آب و منابع دیافراگمی و مخزن تحت فشار بسته نام می برند وجود کارایی این نوع منبع ها به صورتی می باشد که با داشتن تیوب داخل منبع، باد پرفشاری که در آن است آب را با فشار به داخل لوله ها هدایت میکند، کارکرد منبع به گونه ای عمل میکند که فلنج لبه بین منبع و فلنج گیر میکند و باعث آب بندب آن می شود.


آب که با فشار پمپ به داخل منبع هدایت شده است به محض باز شدن شیر تخلیه میشود، اگر شما آبی بیش از حد مصرفی ذخیره در منبع را طلب کنید آنگاه پمپ روشن شده و خواسته شما را اجرا میکند.


فشار باد درون منابع دیافراگمی بستگی به تعداد طبقات ساختمان و متراژ و تعداد واحدها و… دارد ولی به طور نسبی 20 تا 45 پی اس آی قرار میگیرد. مزیت استفاده منابع دیافراگمی در پمپ های خانگی این است که اصطکاک پمپ پایین آمده و مقدار فشار لازم برای خروجی آب مصرفی ایجاد میشود.



منابع تحت فشار پمپ آب از 8 تا 500 لیتری جهت مصرف در پمپ های خانگی ، بوستر پمپ های آبیاری، بوستر پمپ آتش نشانی، پمپ های صنعتی، جهت تصحیح در اتوماتیک کردن پمپ و جلوگیری از انبساط آب ؛ دارای تیوب ایتالیایی واقعی جهت دوام و مقاومت بالا در جهت افزایش طول عمر تیوب و عدم تغییر طعم و مزه آب مصرفی ، با پایه های بلند جهت نصب آسان لوله های ورودی با کانکتور استیل جهت عدم زنگ زدگی در پایان خرید منبع تحت فشار خوب شامل تیوب و ورق استفاده شده برای منبع می باشد.


تنظیم دستی سطح هوا و فرمان به پمپ یا پرشر سوئیچ در تانک های تحت فشار :

مخزن تحت فشار پمپ آب خانگی و اقسام آن
مخزن تحت فشار پمپ آب خانگی و اقسام آن


در شروع بهره برداری سطح آب را در نطقه ای در حدود 1/3 ارتفاع تانک از بالای آن انتخاب میکنیم و روی شیشه آب نما علامت میزنیم ؛ سپس پمپ را روشن میکنیم تا سطح آب در تانک به علامت برسد، سپس پمپ را روشن میکنیم تا سطح آب در تانک به علامت برسد سپس پمپ را خاموش کرده و شیر هوای فشرده را باز میکینم تا آنقدر هوا وارد شود تا فشارسنج به فشار مورد نظر برسد. سپس شیر هوا را می بندیم، سیستم در این حالت میتواند کار کند و هرگاه فشار به حد بالا رسید پرشرسوئیچ پمپ را قطع میکند و هرگاه فشار کاهش یافت و به حد پایین رسید پمپ شروع به کار میکند.


باید توجه نمود که روی پرشر سوئیچ دو محل تنظیم وجود دارد که یکی برای تنظیم فشار حداکثر و دیگری برای تنظیم اختلاف فشار موردنظر است، که درنتیجه فشار ماکزیمم و مینیمم را میتوان داشت. اختلاف بین فشار حداکثر و حداقل (اختلاف فشار) باید به اندازه ای باشد که پمپ با توجه به مصرف در هر ساعت حداکثر 6 استارت کند(برای محافظت الکتروموتور) که معمولا اختلاف یک اتمسفر این نتیجه را به دست میدهد، بنابراین سطح پایین آب در تانک در حالت فشار حداقل باید مورد توجه قرار گیرد و اگر تانک از آب خالی باشد و تمام حجم تانک را هوا گرفت، باید سطح آب در فشار حداکثر به بالاتر برد تا هنگامی که سطح پایینی آب در فشار حداقل در آب نما مشاهده گردد(روش آزمون و خطا) و علامتی که برای فشار حداکثر روی آب نما به دست می آید باید به گونه ای ثابت شود که همیشه باقی بماند، معمولا در هر فاصله زمانی مناسب سطح آب باید نسبت به علامت بازبینی گردد تا در صورت بالا رفتن سطح آب نسبت به علامت (به دلیل حل شدن هوا در آب) با بازکردن شیر تخلیه مقداری آب را تخلیه نمود تا سطح آن به علامت برسد و سپس با بستن شیر تخلیه و باز کردن شیر هوا آنقدر هوا وارد تانک کرد تا فشار روی فشارسنج به حداکثر مقدار قبلی برسد. در عمل این فاصله زمانی حدود دو بار می باشد.


از منبع تحت فشار برای پمپ های یک اسب به بالا استفاده میشود.


منبع تحت فشار پمپ آب برای ذخیره و استفاده اولیه آب از آن استفاده میشود. از منبع تحت فشار پمپ آب برای این استفاده میشود که برای هر بار باز کردن شیر، پمپ شروع به کار ننماید. بنابراین عمر مفید و طول عمر پمپ با استفاده از منبع تحت فشار پمپ آب بالاتر میرود.


منبع آب تحت فشار را به وسیله کلید اتوماتیک و پنج راهی و درجه به پمپ متصل میکنند. به وسیله این تجهیزات که پمپ متصل میشوند با باز کردن پمپ ابتدا آب موجود در منبع که تحت فشار می باشد، شروع به خارج شدن می نماید. در صورتیکه همچنان شیر باز باشد آن موقع افت فشار در منبع تحت فشار به دلیل کم شدن آب درون آن رخ میدهد که با این کار به وسیله کلید اتوماتیک – پمپ استارت میخورد و وارد مدار میشود تا کمبود فشار آب را تامین کند.


_ اقسام مختلف منبع های تحت فشار چگونه اند؟
_ آیا بزرگ بودن منبع تحت فشار مزیتی هم دارد؟


همانطور که میدانید منابع تحت فشار انواع و اقسام و برند های گوناگونی دارند. از ترکیه و آلمان و ایتالیا تا چین و حتی ایرانی، که در بازار موجود هستند. اینگونه منبع ها در حجم های مختلف و برای کاربردهای مختلف نیز تولید میشوند.


رایج ترین و پرمصرف ترین حجم برای کاربران خانگی همان منبع های با سایز 24 لیتری هستند.معمولا اینگونه منبع ها برای یک واحد تا 3 طبقه مفید هستند و میتوان از آنها در این ارتفاع انتظار عملکرد خوبی را شاهد بود. در بازار منبع های با سایزهای مختلف

بسیاری دیده میشوند اما حقیقتا همه ی آنها دارای یک تیوب مشترک هستند و دارای یک سایز هستند....



حتما اطلاعات روی منبع را به دقت بخوانید تا منبع با ظاهری بزرگتر به عنوان منبع با حجم بیشتر به شما فروخته نشود. سایز منبع های 24 لیتری به ترتیب حجم های 500-300-200-150-100-80-60-50 و… را داریم که بیشترین سایزهای مصرفی برای

واحدهای 4 طبقه به بالا می باشند و برای ساختمان های تک واحدی سایز 50-60 لیتراست.


بعد از این حجم ، بهترین حجم مصرفی برای ساختمان ها برای چند واحد که به صورت مشترک از یک پمپ استفاده میکنند به ترتیب 150-100-80 لیتری می باشند که با توجه به ارتفاع ساختمان، تعداد واحد، فشار مورد نیاز، پمپ آب نصب شده و دیگر پارامترها

تعیین میگردد.

مخزن تحت فشار پمپ آب خانگی و اقسام آن
مخزن تحت فشار پمپ آب خانگی و اقسام آن


سایز بزرگتر به معنای فشار بیشتر است؟


شاید این سوال برای همگان به وجود بیاید که چرا ما برای واحدهای بیشتر منبع های بزرگتری می گماریم. آیا میخواهیم فشار آب بیشتری داشته باشیم؟


درحقیقت پاسخ این سوال خیر است. منبع تحت فشار به هیچ عنوان در فشار آب دخیل نیست. همواره پمپ شماست که فشار آب را تامین میکند. منبع تحت فشار تنها برای ذخیره مقدار آبی است که به پمپ استراحت میدهد و از مصرف بیش از حد برق پمپ جلوگیری میکند. همچنین باعث تنظیم گام های روشن و خاموش شدن اتوماتیک شماست.


هرچقدر منبع تحت فشار بزرگتر باشد، پمپ شما ذخیره آب بیشتری دارد. پس دیرتر روشن میشود و همچنین عمر منبع تحت فشار شما بالاتر میرود. به هیچ عنوان منبع تحت فشار دخالتی در فشار آب ندارد.


با یک مثال دیگر موضوع را برایتان روشن تر میکنیم :


برای خودروهای مختلف سایز لاستیک های استانداردی تولید میشود. پراید و نیسان را در ذهن تداعی کنید.اگر لاستیک پراید را زیر نیسان بگذاریم چه اتفاقی می افتد؟ هرچند ده کیلومتر لاستیک میترکد! زیرا تحمل همچین فشاری را ندارد و برای این مقدار بار طراحی نشده است.


همین امر برای منبع تحت فشار صادق است. اگر منبع تحت فشار 24 لیتری را برای چندین واحد به صورت مشترک استفاده کنید، هفته ای یک بار میترکد و شما را کلافه میکند. پس باید همیشه نسبت به ساختمان و ارتفاع منبع استانداردی را تهیه کنید.







مخزن تحت فشار پمپ آب خانگی چیست؟



مخزن تحت فشار آب چیست و چگونه کار می کند؟



هنگامی که شما برای باز کردن یک شیر آب در خانه خود، در صدد کاهش مصرف برق و استهلاک پمپ آب می باشید و در ضمن خواهان تامین نیاز جریان آب با یک سرعت خاص می باشید در این صورت از منابع تحت فشار آب (مخزن تحت فشار) در خط رایزر

استفاده می شود.



مخزن تحت فشار پمپ آب خانگی چیست؟



به طور خلاصه: مخزن تحت فشار از سه قسمت پوسته، تیوب و فلنچ تشکیل شده است که پوسته خارجی آن معمولا با ورق 1.5 میلیمتر در کارخانه، بعد از قرار گیری در زیر دستگاههای پرس مخصوص به صورت دو عدسی قرینه هم تولید و سپس توسط ربات

جوش داده می شوند. در مرحله بعد، جوش هر منبع تحت فشار مورد تست قرار گرفته و سپس عمل نصب تیوب و فلنچ بر روی منبع تحت فشار آب (مخزن تحت فشار) صورت می گیرد.



میزان فشاری که قطعات یک منبع تحت فشار آب مرغوب قادر به تحمل آن می باشد، بین ده تا پانزده بار است. تیوب منابع تحت فشار مرغوب از جنس EPDM یا BUTIL می باشد، که جهت مصارف آب بهداشتی تحت فرمول خاصی ساخته شده تا نگهداری آب

به صورت پاک و بدون آلودگی میسر شود. فلنچ های منابع تحت فشار توسط دستگاه پرس به صورت یک تکه بدون استفاده از جوش آماده و روی منابع نصب می گردند.



عملکرد منابع تحت فشار: در منابع تحت فشار میزان حجم هر منبع که با لیتر (LT) مشخص می شود معرف مقدار آبی است که در آن با فشار معینی ذخیره می شود. فشار آب داخل منابع تحت فشار با فشاری که پمپ آب قادر به ایجاد آن می باشد برابری

می کند.مخزن تحت فشار پمپ آب خانگی چیست؟



مخزن تحت فشار پمپ آب خانگی چیست؟
مخزن تحت فشار پمپ آب خانگی چیست؟



به عنوان مثال زمانی که در یک ساختمان مسکونی (آپارتمان چند طبقه یا ویلا) از منبع تحت فشار استفاده شده باشد و در آن ساختمان با مصرف آب ایجاد افت فشار در رایزرهای آب ساختمان صورت پذیرد، تا زمانی که میزان آب ذخیره شده در منبع تحت فشار

تماما مورد استفاده قرار نگیرد پمپ آب شروع به فعالیت نخواهد کرد و زمانی که در منبع تحت فشار میزان آب به صفر برسد، پمپ آب با فعالیت خود میزان آب مشخصی را (براساس ظرفیت منبع تحت فشار) در آن ذخیره و آماده جهت استفاده مجدد می کند. با

این عمل پمپ آب کمتر روشن و خاموش می شود و همین امر باعث کاهش میزان مصرف انرژی و مستحلک شدن پمپ آب می گردد.



میزان فشار هوایی که بین پوسته منبع تحت فشار و تیوب قرار دارد معمولا بین یک و نیم الی سه بار (بیست دو الی سی و سه درجه پی اس ای PSI) می باشد با این توضیح، آب با هر فشاری که توسط پمپ آب، وارد منبع تحت فشار گردد، در همان فشار

در منبع باقی می ماند.



نگهداری از منابع تحت فشار: در جهت نگهداری صحیح ازمنبع تحت فشار دو مورد مهم باید مورد توجه مصرف کننده قرار گیرد.

استفاده از شیر صافی در ورودی مخزن تحت فشار جهت جلوگیری از ورود اجسام ریز با فشار زیاد توسط پمپ آب ،که معمولا باعث صدمه دیدن تیوب می شود و نیاز به تعویض تیوب مخزن تحت فشار را در پی خواهد داشت.


بررسی ماهیانه میزان فشار هوای داخل منبع تحت فشار، این عمل باعث می گردد فشار هوای داخل مخزن در اثر پر و خالی شدن های متعدد تیوب، از حالت طبیعی خارج نگردد.



مخزن تحت فشار پمپ آب خانگی چیست؟



مخزن تحت فشار پمپ آب خانگی چیست؟
مخزن تحت فشار پمپ آب خانگی چیست؟


انتخاب منبع انبساط :



براساس خصوصیات فنی ANCC، انتخاب منبع انبساط مطابق ذیل می باشد :



منبع انبساط



e = ضریب انبساط آب (برای 90°C، حدودا e=0.35)

C = ظرفیت کل آب سامانه (بطور کلی موافقت گردیده که c به میزان 10-20 لیتر جهت هر kW از خروجی دیگ بخار باشد)

Pi = فشار شارژ اولیه (این فشار نباید از فشار هیدرواستاتیک در نقطه ای که منبع به سامانه متصل است کمتر باشد)

Pf = حداکثر فشار عملیاتی ( فشار شیر ایمنی امدادی)



انتخاب منبع تحت فشار :



محاسبه حجم منبع تحت فشار جهت سامانه بوستر مطابق ذیل است:



انتخاب منبع تحت فشار:



Qmax = حداکثر ظرفیت سامانه بوستر (m3/h)

Pa = فشار قطع جریان سامانه بوستر (bar)

ΔP(a-e) = اختلاف فشار قطع جریان و ایجاد جریان سامانه بوستر (bar)

S = تعداد استارت (قطع جریان سامانه بوستر در هر ساعت)

برای پمپ های سانتریفیوژی 30-80

برای پمپ های شناور 15-20




منبع تحت فشار پمپ آب



برای اکثر مصرف کنندگان پمپ آب خانگی این سوال پیش می آید منابعی که روی پمپ ها قرار دارد چیست و چه کارایی دارد که به مخزن دیافراگمی , مخزن پمپ آب , مخزن تحت فشار پمپ نیز معروف است , این گونه منبع ها که معمولا با رنگ های گوناگون عرضه میشود و با اسم های از جمله منبع دیافراگمی پمپ آبو منبع تحت فشار و مخازن دیافراگمی پمپ آب و منابع دیافراگمی و مخزن تحت فشار بسته نام میبرند وجود دارد

کارایی این نوع منبع ها به صورتی می باشد که با داشتن تیوپ داخل منبع , باد پر فشاری که در آن است آب را با فشار به داخل لوله ها هدایت می کند , کارکرد منبع طوری عمل میکند که فلنج لبه بین منبع و فلنج گیر می کند و باعث آب بندی آن میشود . آب که با فشارپمپ به داخل منبع هدایت شده است به محض باز شدن شیر تخلیه میشود , اگر شما آبی بیش از حد مصرفی ذخیره در منبع را طلب کنید آنگاه پمپ روشن شده و خواسته شما را اجرا میکند , فشار باد درون منابع دیافراگمی بستگی به تعداد طبقات ساختمان و متراژ و تعداد واحد ها و … دارد ولی به طور نسبی ۲۰ تا ۴۵ پی اس آی قرار میگیرد.مزیت استفاده منابع دیافراگمی در پمپ های خانگی این است که اصطحلاک پمپ پایین آمده و مقدار فشار لازم برای خروجی آب مصرفی ایجاد میشود

 منابع تحت فشار پمپ آب از ۸ تا ۵۰۰ لیتری جهت مصرف در پمپ های خانگی , بوستر پمپ های آبیاری ، بوستر پمپ آتشنشانی , پمپ های صنعتی ، جهت تصحیح در اتوماتیک کردن پمپ و جلوگیری از انبساط آب , دارای تیوپ ایتالیایی واقعی جهت دوام و مقاومت بالا در جهت افزایش طول عمر تیوپ و عدم تغییر طعم و مزه آب مصرفی. با پایه های بلند جهت نصب آسان لوله های ورودی با کانکتور استیل جهت عدم زنگ زدگی در پایان خرید منبع تحت فشار خوب شامل تیوپ و ورق استفاده شده برای منبع می باشد.



مخزن تحت فشار پمپ آب خانگی چیست؟



تنظیم دستی سطح هوا و فرمان به پمپ یا پرشرسویچ در تانک های تحت فشار



در شروع بهره برداری سطح آب را در نقطه ای در حدود ۳/۱ ارتفاع تانک از بالای آن انتخاب می کنیم و روی شیشه آب نما علامت می زنیم, سپس پمپ را روشن می کنیم تا سطح آب در تانک به علامت برسد, سپس پمپ را خاموش کرده و شیر هوای فشرده را باز می کنیم تا آنقدر هوا وارد شود تا فشار سنج به فشار مورد نظر برسد سپس شیر هوا را می بندیم , سیستم در این حالت می تواند کار کند و هر گاه فشار به حد بالا رسید پرشرسویچ پمپ را قطع می کند و هرگاه فشار کاهش یافت و به حد پایین رسید پمپ شروع به کار می کند. باید توجه کرد که روی پرشرسویچ دو محل تنظیم وجود دارد که یکی برای تنظیم فشار حد اکثر و یکی برای تنظیم اختلاف فشار مورد نظر است, که در نتیجه فشار ماکزیمم و منیموم را می توان داشت. اختلاف بین فشار حداکثر و فشار حداقل ( اختلاف فشار ) باید به اندازه ای باشد که پمپ با توجه به مصرف در هر ساعت حداکثر ۶ بار استارت کند ( برای محافظت الکتروموتور ) که معمولا اختلاف یک اتمسفر این نتیجه را بدست می دهد,



بنابراین سطح پایین آب در تانک در حالت فشار حداقل باید مورد توجه قرار گیرد و اگر تانک از آب خالی شد و تمام حجم تانک را هوا گرفت باید سطح آب را در فشار حداکثر به بالاتر برد تا هنگامی که سطح پایینی آب در فشار حداقل در آب نما مشاهده گردد ( روش آزمون و خطا ) و علامتی که برای فشار حداکثر روی آب نما بدست می آید باید به گونه ای ثابت شود که همیشه باقی بماند, معمولا در هر فاصله زمانی مناسب سطح آب باید نسبت به علامت بازبینی گردد تا در صورت بالا رفتن سطح آب نسبت به علامت ( بدلیل حل شدن هوا در آب ) با باز کردن شیر تخلیه مقداری آب را تخلیه نمود تا سطح آن به علامت برسد و سپس با بستن شیر تخلیه و باز کردن شیر هوا آنقدر هوا وارد تانک کرد تا فشار روی فشار سنج به حداکثر مقدار قبلی برسد . در عمل, این فاصله زمانی حدود دو بار می باشد.



مخزن تحت فشار پمپ آب خانگی چیست؟
مخزن تحت فشار پمپ آب خانگی چیست؟





از منابع تحت فشار برای پمپ های یک اسب به بالا استفاده می شود. منبع تحت فشار پمپ آب برای ذخیره و استفاده اولیه آب از آن استفاده می شود. از منبع تحت فشار پمپ آب برای این استفاده می شود که برای هر باز کردن شیر پمپ شروع به کار ننماید. بنابر این عمر مفید و طول عمر پمپ با استفاده از منبع تحت فشار پمپ آب بالاتر می رود.



منبع آب تحت فشار را به وسیله کلید اتوماتیک و پنچ راهی و درجه به پمپ متصل می کنند. به وسیله این تجهیزات که پمپ متصل می شوند با باز کردن پمپ ابتدا آب موجود در منبع که تحت فشار می باشد شروع به خارج شدن می نماید. در صورتی که همچنان شیر باز باشد آن موقع افت فشار در منبع تحت فشار به لیل کم شدن آب درون آن رخ می دهد که با این کار به وسیله کلید اتوماتیک – پمپ استارت می خورد و وارد مدار می شود تا کمبود فشار آب را تامین کند.



اقسام مختلف منبع های تحت فشار چگونه اند؟آیا بزرگ بودن منبع تحت فشار خاصیتی هم دارد؟



همانطور که میدانید منابع تحت فشار انواع و اقسام وبرندهای گوناگونی دارند.


از ترکیه و آلمان و ایتالیا تا چین و حتی ایرانی که در بازار موجود هستند.اینگونه منبع ها در حجم های مختلف و برای کاربردهای مختلف نیز تولید میشوند.رایجترین و پرمصرف ترین حجم برای کاربران خانگی همان منبع های با سایز ۲۴ لیتری هستند.معمولا این

گونه منبع ها برای یک واحد تا ۳ طبقه مفید هستند و میتوان از آنها در این ارتفاع انتظار عملکرد خوبی را شاهد بود.در بازار منبع های باسایز بسیاری دیده میشوند اما حقیقتاً همه آنها دارای یک تیوپ مشترک هستند و دارای یک سایز هستند به تصاویر زیر دقت

کنید.



همانطور که مشاهده میکنید از نظر ظاهری این دو نوع منبع با هم تفاوتهایی دارند اما در واقع هردو از یک نوع تیوپ ۲۴ لیتری به شکل زیر استفاده میکنند.



پس هیچوقت از ظاهر قضاوت نکنید و اطلاعات روی منبع را بدقت بخوانید تا منبع با ظاهری بزگتر به عنوان منبع با حجم بیشتر به شما فروخته نشود.بعد از این سایز منبع های ۲۴لیتری به ترتیب حجم های ۵۰-۶۰-۸۰-۱۰۰-۱۵۰-۲۰۰-۳۰۰-۵۰۰و الی آخر را

داریم.بیشترین سایز مصرفی برای واحد های ۴طبقه به بالا برای تک واحد ۵۰-۶۰ لیتر است که در زیر نمونه آن را میبینیم.



بعد از این حجم بهترین حجم مصرفی برای ساختمان ها برای چند واحد که بصورت مشترک از یک پمپ استفاده میکنند بترتیب ۸۰-۱۰۰-۱۵۰ لیتری می باشد که با توجه به ارتفاع ساختمان، تعداد واحد، فشار مورد نیاز، پمپ آب نصب شده و دیگر پارامترها تعیین

می گردد.



مخزن تحت فشار پمپ آب خانگی چیست؟




سایز بزرگتر به معنای فشار بیشتر است؟


شاید این سوال برای همگان بوجود بیاید که چرا ما برای واحد های بیشتر منبع های بزرگتری میگماریم.آیا میخواهیم فشار آب بیشتری داشته باشیم؟در حقیقت خیر.منبع تحت فشار به هیچ عنوان در فشار آب دخیل نیست.همواره پمپ شما هست که فشار آب را تامین میکند.منبع تحت فشار تنها برای ذخیره مقدار آبی است که به پمپ استراحت میدهد و از مصرف برق بیش از حد پمپ جلوگیری میکند همچنین باعث تنظیم گام های روشن و خاموش شدن اتوماتیک شماست.هرچقدر منبع تحت فشار بزرگتر باشد پمپ شما ذخیره آب بیشتری دارد پس دیرتر روشن میشود و همچنین عمر منبع تحت فشار شما بالاتر میرود.به هیچ عنوان منبع تحت فشار دخالتی در فشار آب ندارد.با یک مثال دیگر موضوع را برایتان روشن میکنم.

ببینید برای خودروهای مختلف سایز لاستیک های استانداردی تولید میشود.پراید و نیسان را در ذهن تداعی کنید.اگر لاستیک پراید را زیر نیسان بگذاریم چه میشود؟؟معلوم است هر چند ده کیلومتر لاستیک میترکد!! زیرا تحمل همچین فشاری ندارد و برای این مقدار بار طراحی نشده.همین امر برای منبع تحت فشار صادق است.شما اگر منبع تحت فشار ۲۴ لیتری را برای چندین واحد به صورت مشترک استفاده کنید هفته ای یکبار میترکد و شما را کلافه میکند!! پس باید همیشه نسبت به ساختمان و ارتفاع منبع استانداردی را تهیه کنید.



آیا منبع تحت فشار زور پمپ را میگیرد ؟


این حرف صحیح نیست.شاید به شما گفته باشند که بجای منبع تحت فشار اتوماتیک دیجیتال بگذارید زیرا منبع تحت فشار زور پمپ را میگیرد و فشار آب شما در نهایت ضعیف است.لازم به توضیح بنده نیست.زیرا علم فیزیک این گفته را رد میکند.در این سیستم شما یا شیر آب باز دارید یا ندارید! اگر شیر آب باز باشد پمپ بنا بر علم فزیک انرژی خود را که همان فشار آب است را به طرف شیر هدایت میکند نه به طرف منبع تحت فشار که مقاومت دارد در برابر ورود آب(بعلت وجود باد در پشت تیوپ فشاری که پمپ باید آب را وارد منبع کند بیشتر از فشاری است که باید سمت شیر خروجی برود پس آب ابتدا به سمت شیر میرود و از وارد شدن به منبع امتناع میکند) پس شما اگر شیر را باز کنید پمپ ابتدا شیر را تامین میکند و اگر فشار اضافه ای بود آنرا درون منبع تحت فشار ذخیره میکند.پس هیچ فرقی برای پمپ نمیکند که سیستم اتوماتیک آن دیجیتال است و یا مکانیکی.اگر در بعضی موارد مشاهده میشود که فشار آب سیستم دیجیتالی بیشتر است بخاطر این است که ماهیت اتوماتیک دیجیتال اینست که تمام فشار پمپ را به درون لوله هدایت کند که برای وسایل مرتبط با آب بسیار مضر است.اما فشار پمپ های دارای منبع تحت فشار قابل تنظیم است و هیچوقت بر روی آخرین حد تنظیم نمیکنند مگر در بعضی موارد.



نحوه عملکرد منبع تحت فشار :


نحوه عملکرد یک منبع تحت فشار به صورتی که در عکس زیر میبینید می باشد.آب با فشار پمپ در درون تیوپی که در داخل منبع هست ذخیره گشته و آماده است تا زمانی که شیر آب را شما باز کنید.با توجه به حجم منبعتان و همچنین نوع تنظیم اتوماتیک ۵الی ۱۰ لیتر آب(برای منبع های ۲۴لیتری) اولیه را منبع تحت فشار تامین میکند.اگر باز هم شما شیر را باز بگذارید آنوقت اتوماتیک دستور میدهد به پمپ تا روشن شود و مابقی آب شما و همچنین آب مصرف شده منبع تحت فشار را تامین کند.پمپ آنقدر روشن می ماند تا منبع تحت فشار پر شود و فشار درون شبکه به حد تایین شده برسد.سپس اتوماتیک دستور خاموش شدن پمپ را خواهد داد.



مای کلی کار کردن این سیستم همین است.ممکن است شما بگویید چرا وقتی شیر باز است باز هم پمپ بنده خاموش میشود.باید به عرض برسانم که پمپ ها دارای مقدار مشخصی هد و دبی هستند.اگر شیری که شما باز کردید از فشار پمپ کمتر ب

اشد پس پمپ زورش میچربد به مصرف شما و خاموش میشود.اما اگر مصرف شما مساوی یا بیشتر از فشار پمپ باشد آنموقع است که پمپ مجبور است یکسره کار کند تا فشار مناسب را تامین کند و این اصلا نگران کننده نیست.یک پمپ استاندارد اگر آب بآن

برسد و آن آب توسط شما مصرف گردد حتی یکهفته نیز روشن باشد هیچ مشکلی برایش پیش نمی آید.



مخزن تحت فشار پمپ آب خانگی چیست؟




برگردیم به مکانیزم منبع تحت فشار.آب درون تیوپ ذخیره شده و باد در درون منبع تحت فشار.به شکل زیر.پس چون باد و ملوکول های آن فرار است و بعد از چند ماه بخاطر فشرده شدن با هم ترکیب میشوند می بایست هر چند ماه یکبار (معمولا ۲ تا ۳ ماه)

منبع تحت فشار را مجداد تنظیم نمود.



همانطور که مشاهوده میکنید در تمامی منبع های تحت فشار همچین سیستمی را نظاره گر خواهیم بود.آب درون تیوپ جمع شده و توسط بادی که پشت آن است و به صورت متراکم درآمده به محض باز شدن شیر آب به درون سیستم لوله کشی جاری

خواهد کرد.همانطور که مشاهده کردید انواع سایزهای استاندارد را برای شما بازگو کردیم در بازار انواع مختلف دیگری نیز مشاهده میشوند که بهتر است قبل از خرید آنها از خدمات پس از فروش آن سایز خاص مطمئن شوید.که در صورت خرابی، تیوپ یدکی آن

در بازار پیدا شود.



نکته بعدی نیز تعویض تیوپ است.بسیار از دوستان به خیال آنکه تعویض تیوپ کار آسانی است و میتوانند خودشان آنرا تعویض کنند دست به کار شده و تیوپ را تعویض میکنند.همانطور که هر کاری لم و تجربه خود را دارد توصیه ما اینست که هیچوقت اینکار را نکنید.تعویض تیوپ نکات ریز و فنی خود را دارد که در صورت توجه نکردن و رعایت نکردن به آن به مرور زمان تیوپ و یا خود منبع را دچار مشکلات بیشتری میکند و باعث میشود شما بجای پرداخت یک اجرت به متخصص پمپ چندین بار تیوپ خریداری کنید و یا بدتر از آن منبع تحت فشار خود را تعویض نمایید.عکس زیر مثال کوچکی است برای گفته های بنده.



مخزن تحت فشار پمپ آب خانگی چیست؟
مخزن تحت فشار پمپ آب خانگی چیست؟

حال که بیشتر با منبع های تحت فشار آشنا شدیم بهتر میتوانیم از آنها مراقبت کنیم و طول عمر آن ها را افزایش دهیم.در حال حاضر بهترین سیستم برای کاربران خانگی که میخواهند با کمترین هزینه پمپ بگذارند همین منبع تحت فشار است که اگر با اصول و مبانی اولیه آن آشنا باشیم بهتر میتوانیم انتخاب و مقایسه کنیم.بعد از این سیستم قدیمی ما به شما تعمیرکاران را پیشنهاد میدهیم.زیرا در حال حاضر دنیا به سمت دیجیتالی شدن و هوشمند شدن می رود.اما هر دیجیتالی هوشمندی نیست!



مخزن تحت فشار پمپ آب خانگی چیست؟



شیرهای فشار شکن (P.R.V)

بطور اتوماتیک فشار زیاد و متغیر ورودی را بهفشار کم و ثابت خروجی تبدیل می کند . چنانچه در شبکه بعد از شیر فشار شکن مصرف آبوجود نداشته باشد برای جلوگیری از انباشته شدن فشار استاتیک شیر فشار شکن به طوراتوماتیک جریان را قطع می کند . استفاده از این شیر ها سهولت بهربرداری از شبکهوخطوط انتقال حذف هزینه های هنگفت خرید زمین و ساخت مخازن فشار شکن را در بردارد ونیز با کاهش فشارهای نا خواسته در شبکه ها و خطوط انتقال به مقدار زیادی از هدر رفتن سیال جلوگیری می کند .



انتخاب شیر فشارشکن :



اولین قدم درانتخاب شیر دقت در محل استفاده از شیر و اطلاع از نحوه مصرف سیال می باشد . دربارهای کوچک که دقت بسیار زیادی مورد نظر نیست بهترین انتخاب شیر فشار شکن باعملکرد مستقیم است . در مصارف بیشتر و به منظور کنترل بسیار دقیق شیرهای فشار شکناز نوع پایلوت دار می توانند از بهترین انتخاب ها باشند . اندازه گذاری شیرهایتقلیل فشار سیال به راحتی با داشتن میزان گذر سیال عبوری و نیز فشار ورودی و خروجیشیر به وسیله جداول موجود انتخاب جهت نوع شیرها انجام می شود.



انتخاب سایز بزرگتراز حد لازم برای شیرها علاوه بر افزایش هزینه خرید شیر باعث فرسودگی سریعتر شیرخواهد شد .زیرا در بارهای کم شیر ناچارا بایستی در حالت نزدیک به بسته کار کند وبه علت ایجاد فاصله کوچک بین قسمت پلاگ شیر و نشیمنگاه آن سرعت در این قسمت زیادشده باعث خورده شدن و نازک شدن قسمتهای داخلی خواهد شد به علاوه حرکت بسیار کوچکدر شیر باعث تغییرات زیاد در میزان گذر سیال گشته باعث تغییرات فشار در خروجیخواهد شد .



از آن جای کهاکثر مشکلات فشار شکن ها بر اثر ورود اجسام خارجی ( در سیستم بخار ورود بخار مرطوب) به وجود می آید حتما باید از صافی ( سپریتور در سیستم بخار ) قبل از شیر هایفشار شکن استفاده کرد و صافی ها به صورت دوره ای و با برنامه زمانی تمیز و سرویسگردند . اگر تجهیزات نصب شده در خروجی شیرهای فشار شکن قابلیت تحمل فشار ورودی به شیر را نداشته باشند باید از شیر های اطمینان (safety valve) استفاده نمود تا در صورت خرابی آن ها ازدستگاه محافظت به عمل آید .





انواع شیرهایفشار شکن :



شیرهای تقلیلفشار با عملکرد مستقیم (Direct acting Pressure Reducing Valve):



از ساده ترین شیرهای تقلیل فشار می باشد ( شکل زیر ) نحوه کار به این صورت است که فشار سیالخروجی از شیر ( فشار کاسته شده ) بر قسمت زیرین دیافراگم Aاعمال نیرو می کند و در مقابل فنر B نیروی روبه پایین را در خلاف جهت اعمال مینمایید



شیرهای تقلیلفشار از نوع پایلوت دار (Pilot Operated Pressure Reducing Valve):



نحوه عملکرد شیربدین صورت است که فشار خروجی شیر یا فشار تقلیل یافته از طریق لوله باریک Fبه قسمت زیرین دیافراگم کمکی Cاعمال نیرو می نماید که در برابرنیروی رو به پایین فنر تنظیم Bمتعادل میشود . با کاهش فشار درخروجی شیر ، نیروی فنر بر نیرویدیافراگم کمکی غلبه کرده شیر راهنمای Eرا کمی بازتر می نماید و در نتیجه به بخار اجازه می دهد تا از طریقلوله Dبه قسمت زیریندیافراگم Kمنتقل گردد که متعاقبا باعث خواهد شد تا شیراصلی Hدر مقابل فنر مربوط به خود Gباز شده و اجازه عبور مقداربیشتری از سیال راداده تا این که فشار پایین دست به مقدار از پیش تعیین شده خود برگردد.بالعکس، هر گونهافزایش فشار در ناحیه پایین دست باعث بسته شدن شیر راهنما شده و منجر به تخلیه سیال زیر دیافراگم اصلی K از طریق لوله باریک L و روزنه J خواهد شد و در نتیجه فنر برگرداننده G،شیر اصلی را خواهد بست تا فشار جریان اصلی بیشتر کاهش یابد. در صورت ثابت بودنجریان و میزان بار، شیر هدایتگر (Pilot)و شیر اصلیدر موقعیت ثابتی قرار خواهند گرفت تا فشار ثابتی را در خروجی فراهم نمایند وهرگونه تغییر فشار یا بار در خروجی به سرعت توسط دیافراگم راهنما احساس خواهد شدتا شیر اصلی را باز یا بسته نماید.میزان فشار مطلوب در خروجی شیر بوسیله پیچ A تنظیم میشود که در واقع میزان نیروی فشاری فنر Bرا تغییرمیدهد.


شیرهای پایلوت دار دارای مزیتهایی نسبت به شیرهای فشارشکن مستقیم هستند : به منظورتغییر وضعیت شیر اصلی، فقط جریان بسیار کوچکی از بخار لازم است و بنابراین تغییراتبسیار کم فشار پایین دست باعث تغییرات بزرگ در میزان جریان اصلی شده که نشاندهندهحساست بالای شیر می باشد. از طرف دیگر، خروجی این شیرها مستقل از تغییرات فشاربالا دست جریان هستند بدین صورت که اگرچه در اثر ازدیاد فشار بالادست، نیروی عمودیوارد بر شیر بیشتر می شود، ولی از طرف مقابل همین نیرو از طریق لوله Dبه زیر دیافراگم اصلی نیز وارد میگردد که با هم خنثی شده ودر نتیجه شیری خواهیم داشت که کنترل دقیق فشار را مستقلاز تغییرات فشار ورودی ، تامین خواهد کرد. نکته جالب این است که در صورت عدم مصرفبخار در مصرف کننده ها فشار بخار خروجی از این شیرها همچنان به اندازه مورد نظرکاسته میشود





شیر صافی قبل از مخزن تحت فشار
شیر صافی قبل از مخزن تحت فشار







شیرهای تقلیل:


فشار از نوع پنوماتیکی (Pneumatic Pressure Reducing Valve):



این نوع شیرهابا استفاده از قطعات جنبی نظیر اکچوایتور , پوزیشنر و کنترلر می توانند افت فشاربسیار بالای را در تقلیل فشار فراهم نمایند . میزان فشار جریان پایین دست شیربوسیله سنسور مخصوص حس شده و به کنترلر ارسال می گردد . کنترلر این عدد با میزاناز پیش تعریف شده مقایسه کرده و به کمک پوزیشنر سیگنال نیوماتیکی لازم برای باز یابسته شدن شیر را به اکچوایتور شیر ارسال می نماید .



کاهش فشار


با بستن شیر فشار شکن به صورت سری :

در این روش کاهشفشار در چند مرحله انجام می گیرد که برای کاهش فشار در افت فشارهای بالا مورد استفاده قرار می گیردکاهش فشار بهوسیله دو شیر هنگامی توصیه می شود که فشار اولیه 200psi یا بیشتر و یا نسبت کاهش فشار 1 به 4 باشد به عنوان مثال کاهشفشار از 250 psi تا 50 psi جریانی که تا حد زیادی نوسان دارد را از دو مرحله کاهش فشار سریالی استفادهمی کنیم که شیرها تحت تفاوت فشار زیادی قرار نمی گیرند و در نتیجه عمر شیرهاطولانی تر می شود .



کاهش فشار با بستن شیر فشار شکن به صورت موازی :

سیستم موازی (موازی بسته شدن فشار شکن ها به هم ) افت فشاری را که می خواهیم با دو یا چندفشارشکن تامین می کنیم به این صورت که افت فشار را بین شیرهای فشار شکن تقسیم میکنیم . یا اینکه در سیستم از دو فشار شکن به صورت موازی استفاده می کنیم هنگامی کهیکی از آن ها از سیستم خارج شود دیگری وارد سیستم شود و وقفه ایجاد نشود . ( شکلزیر ) یا در شرایطی که برای تامین آب یک ساختمان چند طبقه که برای هر طبقه یکمقدار افت فشار نیاز داریم از سیستم موازی برای قرار دادن فشار شکن ها در مسیرانتقال استفاده می کنیم.




هنگامی که شما برای باز کردن یک شیر آب در خانه خود، در صدد کاهش مصرف برق و استهلاک پمپ آب می باشید و در ضمن خواهان تامین نیاز جریان آب با یک سرعت خاص می باشید در این صورت از منابع تحت فشار آب (مخزن تحت فشار) در خط رایزر استفاده می شود.



به طور خلاصه: مخزن تحت فشار از سه قسمت پوسته، تیوب و فلنچ تشکیل شده است که پوسته خارجی آن معمولا با ورق 1.5 میلیمتر در کارخانه، بعد از قرار گیری در زیر دستگاههای پرس مخصوص به صورت دو عدسی قرینه هم تولید و سپس توسط ربات جوش داده می شوند. در مرحله بعد، جوش هر منبع تحت فشار مورد تست قرار گرفته و سپس عمل نصب تیوب و فلنچ بر روی منبع تحت فشار آب (مخزن تحت فشار) صورت می گیرد.



میزان فشاری که قطعات یک منبع تحت فشار آب مرغوب قادر به تحمل آن می باشد، بین ده تا پانزده بار است. تیوب منابع تحت فشار مرغوب از جنس EPDM یا BUTIL می باشد، که جهت مصارف آب بهداشتی تحت فرمول خاصی ساخته شده تا نگهداری آب به صورت پاک و بدون آلودگی میسر شود. فلنچ های منابع تحت فشار توسط دستگاه پرس به صورت یک تکه بدون استفاده از جوش آماده و روی منابع نصب می گردند.



عملکرد منابع تحت فشار: در منابع تحت فشار میزان حجم هر منبع که با لیتر (LT) مشخص می شود معرف مقدار آبی است که در آن با فشار معینی ذخیره می شود. فشار آب داخل منابع تحت فشار با فشاری که پمپ آب قادر به ایجاد آن می باشد برابری می کند.



به عنوان مثال زمانی که در یک ساختمان مسکونی (آپارتمان چند طبقه یا ویلا) از منبع تحت فشار استفاده شده باشد و در آن ساختمان با مصرف آب ایجاد افت فشار در رایزرهای آب ساختمان صورت پذیرد، تا زمانی که میزان آب ذخیره شده در منبع تحت فشار تماما مورد استفاده قرار نگیرد پمپ آب شروع به فعالیت نخواهد کرد و زمانی که در منبع تحت فشار میزان آب به صفر برسد، پمپ آب با فعالیت خود میزان آب مشخصی را (براساس ظرفیت منبع تحت فشار) در آن ذخیره و آماده جهت استفاده مجدد می کند. با این عمل پمپ آب کمتر روشن و خاموش می شود و همین امر باعث کاهش میزان مصرف انرژی و مستحلک شدن پمپ آب می گردد.



میزان فشار هوایی که بین پوسته منبع تحت فشار و تیوب قرار دارد معمولا بین یک و نیم الی سه بار (بیست دو الی سی و سه درجه پی اس ای PSI) می باشد با این توضیح، آب با هر فشاری که توسط پمپ آب، وارد منبع تحت فشار گردد، در همان فشار در منبع باقی می ماند.



نگهداری از منابع تحت فشار: در جهت نگهداری صحیح ازمنبع تحت فشار دو مورد مهم باید مورد توجه مصرف کننده قرار گیرد.



استفاده از شیر صافی در ورودی مخزن تحت فشار جهت جلوگیری از ورود اجسام ریز با فشار زیاد توسط پمپ آب ،که معمولا باعث صدمه دیدن تیوب می شود و نیاز به تعویض تیوب مخزن تحت فشار را در پی خواهد داشت.
بررسی ماهیانه میزان فشار هوای داخل منبع تحت فشار، این عمل باعث می گردد فشار هوای داخل مخزن در اثر پر و خالی شدن های متعدد تیوب، از حالت طبیعی خارج نگردد.
انتخاب منبع انبساط :









شیر صافی قبل از مخزن تحت فشار
شیر صافی قبل از مخزن تحت فشار





براساس خصوصیات فنی ANCC، انتخاب منبع انبساط مطابق ذیل می باشد :



منبع انبساط:



e = ضریب انبساط آب (برای 90°C، حدودا e=0.35)

C = ظرفیت کل آب سامانه (بطور کلی موافقت گردیده که c به میزان 10-20 لیتر جهت هر kW از خروجی دیگ بخار باشد)

Pi = فشار شارژ اولیه (این فشار نباید از فشار هیدرواستاتیک در نقطه ای که منبع به سامانه متصل است کمتر باشد)

Pf = حداکثر فشار عملیاتی ( فشار شیر ایمنی امدادی)



انتخاب منبع تحت فشار :



محاسبه حجم منبع تحت فشار جهت سامانه بوستر مطابق ذیل است:



انتخاب منبع تحت فشار



Qmax = حداکثر ظرفیت سامانه بوستر (m3/h)

Pa = فشار قطع جریان سامانه بوستر (bar)

ΔP(a-e) = اختلاف فشار قطع جریان و ایجاد جریان سامانه بوستر (bar)

S = تعداد استارت (قطع جریان سامانه بوستر در هر ساعت)

برای پمپ های سانتریفیوژی 30-80

برای پمپ های شناور 15-20

Monday, 21 August 2017 01:33

تعمیر و سرویس پمپ اب

راهنمای نحوه صحیح نگهداری از پمپ آب



فاکتورهای مهم و ضروری در عملکرد پمپ آب

بررسی پمپ آب

پمپ آب نباید مداوم کار کند. چون داغ می شود و انرژی را هدر می دهد. پمپ آب نیاز دارد که بر اساس فشار، سرعت جریان و ارتفاع بررسی شود. انتخاب پمپ آب اشتباه، هزینه های اضافی در انرژی و تعمیر و نگهداری روی دست شما خواهد گذاشت.







تعمیر و سرویس پمپ اب
تعمیر و سرویس پمپ اب







نکات مهم در نصب پمپ آب:



پایه ها،

صفحه ها،

فندانسیون ها


تراز شفت


لوله کشی


تاثیرات محیط بر دستگاه



حتی انتخاب درست یک پمپ آب هم می تواند منجر به شکست شود اگر به خوبی نصب نشود.



کاویتاسیون در پمپ آب

کاویتاسیون معمولا هنگام مکش پمپ آب اتفاق می افتد. وقتی فشار مکش خیلی پایین باشد، با وارد شدن مایع به پمپ آب، حباب های بخار تشکیل می شود.

کاویتاسیون یک عامل آسیب رسان به سیستم های آبی است. انرژی متحرک به یاتاقان ها و سیل های پمپ آب آسیب وارد می کند. فرسایش نیز به پروانه ها و محفظه ی پمپ آب آسیب وارد می کند.









تعمیر و سرویس پمپ اب
تعمیر و سرویس پمپ اب





چطوری سر و صدای پمپ را بگیریم



تعمیر و سرویس پمپ اب



دو نوع کاویتاسیون وجود دارد:

کاویتاسیون مکش: در چشم پروانه اتفاق می افتد.
کاویتاسیون تخلیه: در نوک پروانه اتفاق می افتد.



نگهداری پمپ آب و موارد پیشگیری

اهداف اصلی مورد نظر در نگهداری از پمپ آب

پیشگیری از خرابی پمپ آب


حفظ ظرفیت مناسب پمپاژ



استفاده هدفمند از پمپ آب



برنامه ای برای نگهداری و پیشگیری تنظیم کنید. راهکارهای سازنده را دنبال کنید.

همیشه به خوبی دستگاه را بررسی کنید و از اطلاعات مربوط به دستگاه نگهداری نمایید.


با سیستم پمپ آب آشنا شوید.

دفترچه راهنمای نصب و راه اندازی که شامل نمودارها و منحنی ها می شود را مطالعه نمایید.

پیشنهاد می شود این موارد را چک کنید، کارهایی که باید به صورت هفتگی انجام شود:



تعمیر و سرویس پمپ اب



ثبت میزان مکش و تخلیه
ثبت مدت زمان اندازه گیری



کارهایی که باید به صورت ماهانه انجام شود:



چک کردن شیر فلکه



کارهایی که باید به صورت شش ماه یکبار انجام شود:



در صورت نیاز منافذ پروانه را چک کنید.


میزان روغن را در سیل و محفظه ی موتور چک کنید.





کارهایی که باید به صورت سالانه انجام شود:



در صورت نیاز روغن سیل و محفظه ی موتور را تعویض کنید.
آلارم ها را تست کنید که درست کار می کنند یا خیر.
تست های الکتریکی اولیه را انجام دهید.



نگهداری سایر لوازم و تجهیزات پمپ آب

کنترل ها
شیرهای ایزوله
شیرهای چک
شیرهای کنترل فشار
درجه ها
کمپرسورها

فهرست قطعات پمپ آب

قطعات اصلی پمپ آب را مشخص کنید و یدکی آنها را نیز خریداری نمایید. (مخصوصا اگر سفارش دادن قطعه ای زمان زیادی می برد)
یاتاقان ها
سیل ها
رینگها و واشرها
سیم های برق
پروانه ها

فهرست پمپ آب یدکی

پیشنهاد می شود از پمپ های آب یدکی برای کاربری های مهم بهره ببرید.
پمپ آب یدکی باعث افزایش عمر مفید پمپ آب اصلی می شود.
پمپ آب یدکی باعث می شود هزینه های کمتری برای تعمیر متحمل شوید. تعمیر و نگهداری از پمپ آب اصلی، با هزینه کمتری امکان پذیر می باشد.

عیب یابی پمپ آب

ایجاد سرو صدای زیاد هنگام کارکردن پمپ آب می تواند به علت یکی از عوامل زیر باشد:

مسائل سروصدای مکانیکی

خرابی یاتاقان ها
جرم گرفتن پروانه ها
فرسودگی و بالانس نبودن پروانه ها
فرسودگی رینگ ها
کفی سیل
تراز نبودن کوپلینگ
کمربندها و چرخ قرقره



مسائل سروصدای هیدرولیکی:

کاویتاسیون

پیچ و تاب
سروصدای آب در لوله
سرعت بالا در شیرها
جریان پایین


عوامل احتمالی در فشار پایین آب در پمپ آب:

چرخش برعکس آب

جرم گرفتن پروانه
بسته شدن شیر تخلیه
باز ماندن شیر بایپس (bypass)
مسدود شدن مکش
پروانه فرسوده، رینگ فرسوده، صفحه ی فرسوده
منافذ زیاد
پیچ و تاب

عوامل احتمالی فشار پایین آب

میزان سرعت اشتباه
مسدود شدن مکش
نفوذ هوا در مسیر مکش
پروانه فرسوده، رینگ فرسوده، صفحه فرسوده
مشکلات برقی
عوامل احتمالی در مشکلات برقی پمپ آب

خرابی سیل
نفوذ رطوبت در موتور پمپ آب


گرم شدن موتور پمپ آب
زیاد کار کردن موتور پمپ آب
مشکل در تامین برق موتور پمپ آب


قطع و وصل شدن فاز برق
افزایش و افت ولتاژ برق
ایمنی الکتریکی در پمپ آب

تست الکتریکی پمپ آب فقط باید توسط پرسنل آموزش دیده و ماهر انجام شود.
تجهیزات تست شده باید کاملا از منبع برق جدا شوند.
فرایند قفل کردن را دنبال کنید.
خازن را تخلیه کنید.

تست الکتریکی پمپ آب

تست مقاومت عایق سیم پیچی موتور
تستر عایق یک میلیون اهمی مورد نیاز است
چک کردن چکه کردن کف بر اساس خرابی عایق، رسوب یا رطوبت









تعمیر و سرویس پمپ اب
تعمیر و سرویس پمپ اب

تست دوام عایق سیم پیچی موتور پمپ آب


باید مقاومت متعادلی بین تمام پایه های یک الکترو موتور سه فاز وجود داشته باشد. فرایند تست موتور تک فاز با توجه به شروع جداسازی و راه اندازی سیم پیچی متفاوت است. هر عایقی نیاز دارد که با هر خازن بیرون از گردش، جداگانه تست و ایزوله شود.




عموما مشکلاتی که در پمپهای خانگی ایجاد می شود از تنظیم خارج شدن فشار پمپ، یکسره کار کردن پمپ و قطع نشدن آن، قطع و وصل شدن متوالی پمپ، کم شدن باد داخل منبع تحت فشار و آب دادن پمپ می باشد که برای رفع هر کدام از موارد ذکر شده راه حل خاص خود وجود دارد.



یکی از وسایلی که به پمپ متصل می شود کلید اتوماتیک پمپ می باشد که مغز متفکر و فرمانده پمپ می باشد و دستور قطع یا وصل پمپ را می دهد. که این وسیله برقی در مقایسه با دیگر وسایل پمپ، بیشتر دچار مشکل یا خرابی می شود.


در داخل کلید پمپ ۲پیچ یا مهره می باشد که یکی برای تنظیم فشار استارت پمپ و دیگری برای تنظیم فشار قطع پمپ می باشد. که توسط این دو مهره می توان فشار آب پمپ (به اصطلاح فنی بار پمپ) را کم یا زیاد کرد. با این کلید می توان تنظیم کرد که پمپ در چه فشار آبی(بار) شروع به کار کرده یا در چه فشاری قطع شود.



در مواقعی که بخواهیم فشار پمپ را تنظیم کنیم باید تمامی شیر های آب بسته باشد و با باز و بسته کردن یک شیر پمپ را تنظیم کنیم. این تنظیم باید متناسب با واحدهای ساختمان متناسب باشد که دورترین نقطه به پمپ فشار خوبی را داشته باشد.




منبع فشار آب:

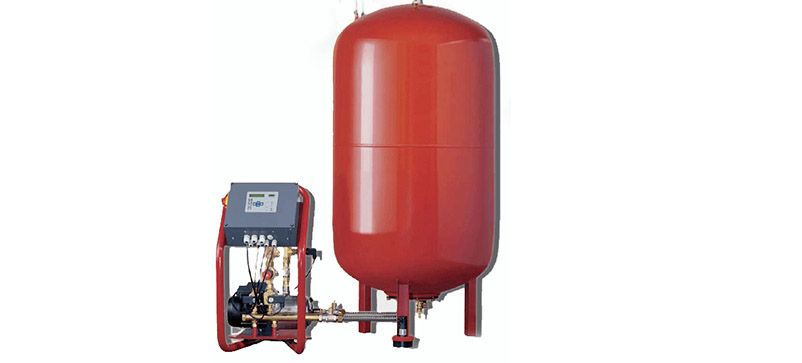

در داخل منبع فشار آب یک تویوپ لاستیکی پر از هوا قرارا دارد که انتخاب منبع تحت فشار متناسب با پمپ انتخاب می شود که مقدار هوای آن نیز در منبع ها متفاوت است که در روی هر منبع مشخصات آن نیز وجو دارد که با کم شدن هوای داخل منبع پمپ به خوبی کار نمی کند و دچار مشکل می باشد.



در صورتی که یک پمپ بیش از ۵بار در دقیقه خاموش یا روشن می شود به احتمال فراوان منبع تحت فشار یا تویوپ آن دچار مشکل شده است.



پمپ اب خانگی چی بخرم؟





دسته بندی پمپ آب
Thursday, 27 July 2017 01:33

نحوه نصب پمپ کولر آبی



نحوه نصب پمپ کولر آبی

آموزش لازم برای نصب و سیم کشی برق کولر آبی

کلید کولر آبی شامل ۳ پل است :

کلید پمپ آب : که معمولا آبی رنگ بوده و جهت راه اندازی پمپ آب و آب رسانی به پوشالها استفاده میشود

کلید موتور : برای روشن کردن موتور کولر است معمولا قرمز رنگ میباشد

کلید دور تند و کند : رنگهای مختلفی ممکن است برای این کلید در نظر گرفته دشه باشد اما کارایی آن تنظیم دور تند و کند موتور است

کابلهای برق کولر داری ۴ رشته سیم مفتولی هستند که هر کدام از این سیمها باید به یکی از سوکتهای پشت کلید کولر و سوکت هم نام داخل خود کولر طبق نقشه زیر وصل شود


نکات حائز اهمیت سیم نول میباشد

سیم نول برای کلیدهایی که مجهز به چراغ هستند به سوکت نول پشت کلید متصل می شود.

می توان سیم نول کولر و نول اصلی برق منزل را بدون اینکه به سوکت پشت کولر متصل کنیم , به هم وصل کرد. در واقع نیازی به اتصال سیم های نول به کلید نیست. که در این حالت البته چراغ کلید کار نخواهد کرد.

                 نحوه نصب پمپ کولر آبی                    کارکرد همه کلیدهای کولر آبی یک شکل هست

کابل خارج شده از کلید به طرف کولر ، ۴ رشته داره

دو رنگ مختلف رو به کلید دور کند و تند میدید که در پنل کولر هم حتما باید برای تفکیک دور کند و تند رعایت بشه

یک رنگ رو به پمپ آب ( قسمتی که تکی هست ونه مشترک با کلید موتور )

و یک رنگ از ۴ سیم رو هم نول کلید وسط که همون کلید اصلی روشن و خاموش کردن کولر هست ( میتونید نول رو اصلا وصل نکنید و بعد از مشخص شدن سیم فاز نول رو مستقیم به سیمی بدید که به طرف کولر میره که معمولا کلیدهای جدید که با کلید و

پریز ست هستند چراغ ندارند و لزومی هم به اتصال نول به کلید موتور نیست )



نحوه نصب پمپ کولر آبی
نحوه نصب پمپ کولر آبی



سیمهای برق ورودی به کلید

دو رشته سیم ، فاز + نول

با فازمتر وقتی فاز رو مشخص کردیم به اتصالی که بین کلید موتور آب و موتور اصلی کولر مشترک هست وصل کنید

سیمهای قسمت پنل کولر رو وقتی طبق راهنمای خود کولر وصل کنید کار تمام هست

برای به یاد موندن رنگها میتونید بعد از اتصال سیمها یک عکس از پشت کلید بگیرید و وقت وصل کردن پنل برق کولر رنگها رو چک کنید



عیب یابی :

– بعد از روشن کردن کولر اگر دور کند و تند روی کلید جابجا بود باید سیمهای تند و کند پشت کلید یا طرف کولر رو با هم جابجا کنید
– اگر پمپ آب شروع به کار نکرد اما موتور کولر روشن شد در اتصال سیم نول در پنل برق کولر اشتباه کردید
– اگر کولر روشن نشد سیم فاز رو اشتباه وصل کردید
– اگر با روشن کردن کولر فیوض پرید ، با دقت چک کنید که فاز و نول کجا به هم اتصال کردند و بدون چک مجدد فیوض رو باز نکنید



نحوه نصب پمپ کولر آبی



نقشه کلید کولر

کلید کولر آبی در واقع از سه کلید تشکیل شده است :
یک کلید یک پل برای واتر پمپ
یک کلید یک پل برای موتور
و یک کلید تبدیل برای دور تند و کند
کلیدهای “کولر آبی” انواع مختلفی دارند :



۱- نوع اول، مدل سوکتی (قدیمی):

در تصویر پایین یک مدل از این کلید کولر را مشاهده می کنید.

که نقشه اتصال سیم ها به این کلیدها به صورت زیر است. همان طور که مشاهده می کنید، سیم نول از پشت کلید به سمت جعبه تقسیم داخل کولر می رود و وارد هیچ کدام از پیچ های کلید کولر نمی شود.

برای سربندی این نوع کلید کولر، حتما باید از سرسیم هایی که در تصویر زیر می بینید استفاده کنید.

۲- نوع دوم، کلید کولر توکار (جدی


در قسمت پشت این کلیدها فقط چهار عدد پیچ وجود دارد. به نام های تند ، کند ، پمپ ، فاز . پس دقیقاً روی هر پیچ نوشته شده است که وظیفه آن چیست . یا شاید از حروف انگلیسی استفاده شده باشد به صورت: P برای پمپ، L برای فاز، F برای تند و S

برای کند. مزیت این دسته از کلیدها این است که نیاز به سرسیم ندارند و همانند کلید های برق معمولی با پیچ متصل می شوند. در تصویر زیر قسمت پشت این نوع کلید کولر را مشاهده می کنید.

۳- نوع سوم،کلید کولر تمام قطب:

کلیدهای کولر جدیدتر، که به کلید کولر تمام قطب معروفند، به این صورت کار می کنند که هم اتصال فاز و هم اتصال نول را با کولر قطع و وصل می کنند. هدف از این کار بالا بردن ایمنی و جلوگیری از برق گرفتگی های احتمالی در کولرهاست

.

نحوه نصب پمپ کولر آبی


چند نکته در نصب کولر آبی :

اگر اطلاعات برقی ندارید به سیم کشی کولر آبی دست نزنید. متاسفانه در چند سال اخیر آمارها نشان می دهد که تعداد مرگ و میر های ناشی از برق گرفتگی در کشور ما بین ۶۰۰ تا ۷۰۰ نفر بوده که این یک رقم زیاد و قابل تامل است. آمار حوادث بر



گرفتگي نشان دهنده اين است كه علل عمده حوادث برق گرفتگي براي خانم ها از طريق برق گرفتگی در نقاط مرطوب مثل حمام و آشپزخانه و براي آقايان هنگام سرويس كولر رخ داده است.

نکته : کابلی که برای کولر آبی استفاده می کنید، بهتر است مفتولی و چهار رشته به شماره ۱/۵ باشد. و اگر در ساختمان سیستم ارت اجرا شده است باید یک رشته سیم اضافه هم برای ارت در نظر بگیرید.

نکته : از سیم های افشان برای کولر آبی استفاده نکنید.

نکته : فیوز برق مناسب برای کولر آبی ۱۶ آمپر است.

نکته : مشاهده می شود که بعضی برقکارهای عزیز مدار برق رسانی به کولر آبی را مشترک با سایر مدارها (مثلاً روشنایی اتاق خواب ها) در نظر می گیرند که این کار از جهت استاندارد های برق ساختمان درست نیست. و باید برای آن یک سرخط با یک فیوز

جدا در نظر گرفت.





نحوه نصب پمپ کولر آبی
نحوه نصب پمپ کولر آبی

آموزش نصب کلید کولر آبی

لوازم و ابزار : سیم چین و تعدادی سوکت برق + کلید کولر

کلید مشخص شده است که این شماره ها دقیقا بدین صورت در پشت کلید آورده شده و نیز بصورت هک شده می باشد.شما میبایستی ابتدا یک سیم نول و فاز اصلی (۲۲۰ ولت) داشته باشی، سپس چهار عدد سیم از داخل کولر که معمولا به رنگ های

مختلف میباشد، ابتدا از داخل کولر این چهار رشته رو تشخص میدهیم و سپس در داخل کلید بدین صورت نصب میکنیم، سیم تند سوکت زده شده را به شماره ۷ کلید نصب میکنیم، سیم کند را به شماره ۹ وصل میکنیم، سیم پمپ را به شماره ۲ وصل میکنی

و فاز را به شماره ۱ وصل میکنیم و نهایتاً سیم نول اصلی (۲۲۰ ولت) را با سیم نول داخل کولر بهم وصل کرده و سوکت میزنیم و در شماره ۶ کلید وصل میکنیم. کولر آماده راه اندازی میباشد.** در صورت نبود تصویر شماره گذاری بصورت زیر میباشد

۷ ۴ ۱
۸ ۵ ۲
۹ ۶ ۳

*شماره ۱و۴ باید بهم وصل باشد.
*

* شماره ۵و۸ باید بهم وصل باشد.

علت وجود نول برای روشن شدن لامپ های کلید میباشد و بودن یا نبودن آن ایرادی ندارد.

در مورد کلید کولر از ایران الکتریک :پ پشت کلید جدید ۶ جای سیم در ضمن کلید جدید ۴ پل دارد در بالای کلید دو جای سیم با علامتی spو’N و در پایین کلید N و L و P و SL

این کلید ها شبیه کلید های توکار که در قسمت ب توضیح دادیم بسته میشه. با این تفاوت که سیم نول هم به داخل کلید برده میشه.



پس سیم تند به ترمینال SP

سیم کند به ترمینال SL

سیم پمپ به ترمینال P

سیم فاز ورودی به کلید به ترمینال L

سیم نول ورودی به ترمینال N و سیم نول خروجی که به کولر میره، به ترمینال ’N کلید کولر مدل ایران – قاب دور متال طلایی براق با قاب میانی بژ ا)



نحوه نصب پمپ کولر آبی


نقشه سیمکشی کولر آبی

اگر از خوانندگان کتاب آموزش جامع برق ساختمان باشید، حتماً به خاطر دارید که در مبحث سیمکشی گفتیم که برای کولرهای آبی از جعبه فیوز تا کلید کولر از ۳ رشته سیم شماره ۲٫۵ استفاده کنید. از این سه رشته سیم یکی برای فاز است، یکی برای نول

و یکی برای ارت. و از کلید کولر تا خودِ کولر یک کابل ۱٫۵* ۵ مفتولی نصب کنید. از این ۵ رشته سیم یکی برای نول، یکی برای تند، یکی برای کند، یکی برای پمپ و یکی برای ارت است.

پس در کل در داخل کلید کولر “۲ لوله برق” وجود دارد، که از داخل یکی از این لوله ها ۵ رشته سیم آمده (و اگر ساختمان ارت نداشته باشد کلاً ۴ رشته سیم آمده است) و از داخل یکی از لوله ها هم ۳ رشته سیم (و اگر ساختمان ارت نداشته باشد ۲ رشته

سیم دارد). با این توضیح مدار سیمکشی و اتصال کولر آبی را ترسیم می‌کنیم. اگر تصویر کوچک است روی آن کلیک کنید تا زوم شود.


پس اگر سیستم برقکشی منزل شما ارت ندارد. سیم های زرد رنگ را در مدار بالا در نظر نگیرید.

نقشه کلید کول

کلید کولر آبی در واقع از سه کلید تشکیل شده است

یک کلید یک پل برای واتر پمپ





نحوه نصب پمپ کولر آبی
نحوه نصب پمپ کولر آبی

یک کلید یک پل برای موتور

و یک کلید تبدیل برای دور تند و کند

کلیدهای “کولر آبی” انواع مختلفی دارند که به بررسی آنها می پردازیم:

۱- نوع اول، مدل سوکتی (قدیمی):


همان طور که مشاهده می کنید به غیر از سوکت شماره ۳ که حذف شده است، در پشت این کلیدها ۸ سوکت وجود دارد. البته تمام این سوکت ها مورد استفاده قرار
نمی گیرند و تنها سوکت های شماره ۱، ۲، ۷ و ۹ به سیم های برق وصل می شوند. که بایستی سیم های برق را از طریق سرسیم هایی که در تصویر زیر می بینید به این سوکت ها متصل کنید.


سیم نول از پشت کلید به سمت جعبه تقسیم داخل کولر می رود و وارد هیچ کدام از پیچ های کلید کولر نمی شود.

فاز به سوکت شماره
تند به سوکت شماره ۷
کند به سوکت شماره ۹
و پمپ به سوکت شماره ۲
وصل خواهد شد.



۲- نوع دوم، کلید کولر توکار (جدید) :

در قسمت پشت این کلیدها فقط چهار عدد پیچ وجود دارد. به نام های تند ، کند ، پمپ ، فاز . پس دقیقاً روی هر پیچ نوشته شده است که وظیفه آن چیست . یا شاید از حروف انگلیسی استفاده شده باشد به صورت: P برای پمپ، L برای فاز، F برای تند و S

برای کند. مزیت این دسته از کلیدها این است که نیاز به سرسیم ندارند و همانند کلید های برق معمولی با پیچ متصل می شوند. در تصویر زیر قسمت پشت این نوع کلید کولر را مشاهده می کنید.



۳- نوع سوم،کلید کولر تمام قطب:

کلیدهای کولر جدیدتر، که به کلید کولر تمام قطب معروفند، به این صورت کار می کنند که هم اتصال فاز و هم اتصال نول را با کولر قطع و وصل می کنند. هدف از این کار بالا بردن ایمنی و جلوگیری از برق گرفتگی های احتمالی در کولرهاست.

نحوه نصب پمپ کولر آبی


چند نکته در نصب کولر آبی :

اگر اطلاعات برقی ندارید به سیم کشی کولر آبی دست نزنید. متاسفانه در چند سال اخیر آمارها نشان می دهد که تعداد مرگ و میر های ناشی از برق گرفتگی در کشور ما بین ۶۰۰ تا ۷۰۰ نفر بوده که این یک رقم زیاد و قابل تامل است. آمارها نشان می

دهد كه علل عمده حوادث برق گرفتگي براي خانم ها از طريق برق گرفتگی در نقاط مرطوب مثل حمام و آشپزخانه و براي آقايان هنگام سرويس كولر آبی رخ داده است.

نکته : برای دریافت اطلاعات جامع تر در مورد لوله گذاری و سیمکشی کولر آبی به کتاب آموزش جامع برق ساختمان مراجعه کنید.

نکته : کابلی که برای کولر آبی استفاده می کنید، باید مفتولی و چهار رشته به نمره ۱/۵ باشد. و اگر در ساختمان سیستم ارت اجرا شده است باید یک رشته سیم اضافه هم برای ارت در نظر بگیرید.

نکته : از سیم های افشان برای کولر آبی استفاده نکنید.

نکته : فیوز برق مناسب برای کولر آبی ۱۶ آمپر است.

نکته : مشاهده می شود که بعضی برقکارهای عزیز مدار برق رسانی به کولر آبی را مشترک با سایر مدارها (مثلاً روشنایی اتاق خواب ها) در نظر می گیرند که این کار از جهت استاندارد های برق ساختمان درست نیست. و باید برای آن یک سرخط با یک فیوز

جدا در نظر گرفت.نحوه نصب پمپ کولر آبی

دسته بندی نصب پمپ آب
Page 1 of 2
تعمیرکاران
