تعمیر پکیج دیواری

پکیج بهترین جایگذین برای شوفاژخانه

تعمیر پکیج دیواری چیست؟ پکیج چه مزایایی دارد؟ پکیج چگونه کار می کند؟

به وسیله پکیج دیواری می توان از مزاحمت موتورخانه و شوفاژ راحت شد. از پکیج می توان برای گرم کردن آب مصرفی خانواده و حتی آبگرم مورد نیاز شوفاژ استفاده نمود. تعمیر پکیج دیواری در گذشته هزینه های بسیاری جهت گرمایش تولیدی توسط موتورخانه ها هزینه می شد. علاوه بر هزینه ، سوخت و نگهداری آنها کار سخت و زمان بری بود. مثلا تعمیر پکیج بسیار ساده تر از یک موتورخانه با حجم بزرگ و پیچیده است. همچنین در مصرف هزینه ها بسیار صرفه جویی می شود. پکیج ها فضای کمی اشغال می کنند، مخصوصا پکیج های دیواری. بازدهی بالایی دارند . هر واحد از پکیج جداگانه ای استفاده می کند که این باعث استقلال واحد های مسکونی می شود. مزیت های بیشمار پکیج های دیواری سبب محبوب شدن آنها در ارگان های اجرایی هم شده است. به گونه ای که این روز ها کمتر استفاده از موتورخانه ها مشاهده می شود. پکیج دیواری معمولا داخل آشپزخانه و یا آبدارخانه بر روی دیوار نصب می شود . که جهت ایجاد ایمنی بهتر است از دودکش دو جداره استفاده شود. بدین گونه هوای مورد نیاز دستگاه از محیط بیرونی تامین می گردد و خطری ساکنین را تحدید نخواهد کرد. تعمیر پکیج دیواری   از جمله مصارف پکیج گرم کردن خانه  یا ساختمان های تجاری با استفاده از گرمایش از کف، رادیاتور، فن کوئل می باشد. همچنین آب گرم مصرفی واحد ها را نیز مهیا می کند .اگر بخواهید در مصرف انرژی صرفه جویی کنید می توانید از ترکیب پکیج و کویل آب گرم استفاده نمایید. بدین گونه گرمای بهتری با هزینه کمتری خواهید داشت.



عملکرد پکیج در حالت تابستانی  چگونه است؟ تعمیر پکیج دیواری

در این حالت هنگامی پکیج شروع به فعالیت می کند که نیاز به آب گرم باشد، این عملیات به صورت اوتوماتیک انجام می شود . هنگامی که شیر آب گرم باز می شود ، سنسور فشار ،مشعل را روشن می کند و بعد از بستن شیر آب گرم پکیج خاموش می شود.این دستور از طریق برد کنترل الکترونیک صادر می شود .مبدل حرارتی ثانویه پوسته- لوله فورا آب گرم را تولید می کند.

تعمیر پکیج دیواری  | عملکرد پکیج در حالت زمستانی چگونه است؟

وظیفه پکیج آبگرم در فصل زمستان متفاوت است. چون علاوه بر گرم کردن آب مصرفی باید رادیاتور و مدار های گرم کننده را نیز گرم نماید. در این سیستم اولویت با آب گرم مصرفی است. وقتی شیر آب گرم باز می شود. سنسور برقی مدار رادیاتور را تا زمانی که آب گرم مصرفی باز است قطع می نماید. اما این موقت است و با بسته شدن شیر آب گرم مدارآبگرم رادیاتور وصل می گردد. به این گونه همیشه آب گرم به صورت آنی در دسترس است.



تعمیر پکیج دیواری

منتشرشده در تعمیر پکیج دیواری

سرویس ماهیانه موتور خانه سرویس مشعل گازوئیلی
حداقل باید سالی یکبار به ترتیب زیر انجام گیرد: -کلید برق مشعل را در
وضعیت خاموش قراردهید. -ترموستات وآکوستات را
روی درجه مطلوب قرار دهید. -نازل را از نظرتمییزی
بررسی کرده اطمینان حاصل کنید که اندازه آن با ظرفیت حرارتی دیگ تناسب دارد. سرویس ماهیانه موتور خانه

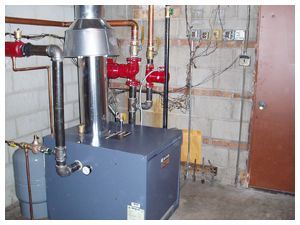

سرویس موتور خانه
سرویس موتور خانه



سرویس ماهانه ی موتور خانه

-الکترودها باید تمیز و
در جای خود محکم باشندو فاصله آنها نسبت به هم ونسبت به نازل باید طبق توصیه
کارخانه باشدکه معمولا چنین است: =فاصله دوالکترود3تا4
میلی متر؛ =فاصله هر الکتروداز محور
نازل9 میلی متر؛ =فاصله الکترودها از نوک
نازل0 تا 3میلی متر؛ =فاصله الکترودها از دیگر
قسمتهای فلزی مشعل بیش از 6میلی متر؛ -فاصله شعله پخش کن تا
نازل باید متناسب با زاویه نازل و مطابق دستورالعمل کارخانه تنظیم شود. -فتوسل را بیرون آورده با
یک پارچه خشک ونرم آن را تمییز کنید. -اتصال کابلهای ولتاژ قوی
ترانسفورمر و کیفیت اتصال فیش کابلهای جرقه به الکترودهای جرقه را بررسی کرده و از
صحت آنها مطمئن شوید. -در مشعلهایی که پمپ توسط
کوپلینگ به محور الکتروموتور اتصال دارد،دریچه تنظیم هوای مشعل را کاملا باز کرده
از استحکام کوپلینگ بین پمپ وموتور خاطر جمع شوید.بعددریچه تنظیم هوا را طوری
ببندیدکه حدود3 میلی متر باز باشد. -از وجود گازوئیل در منبع
اطمینان حاصل کرده وشیرهای مربوطه را باز کنید. از وجود آب در دیگ و
رادیاتورها مطمئن شوید.

سرویس موتور خانه
-کلیداستارت مشعل را
بزنید.





سرویس ماهیانه موتورخانه
سرویس ماهیانه موتورخانه

-پمپ گازوئیل را هواگیری
کنید.البته در سیستم دو لوله ای هواگیری خودبه خود صورت میگیرد.چنانچه براثر
طولانی بودن لوله کشی افقی یا قائم پمپ قادر به مکش اولیه نبود،سمت مکش را باز
کرده گازوئیل را به طور دستی بریزید وپرکنید،بدین ترتیب پمپ کار میکند.حال خلاءسنج
رابررسی کنید.اگر بعد از پر شدن  لوله مکش خلاء وجود نداشته باشد دلیلش این
است که یا پمپ کارنمی کند ویا اینکه در نتیجه لوله کشی غلط سمت مکش ،نشتی زیاداست. سرویس ماهیانه موتور خانه -پس از روشن شدن مشعل
چنانچه شعله دود داشته باشد،دریچه هوا را که حدود3 میلی متر باز است کم کم
بازترکنید تا دود بکلی از بین برود.در صورت لزوم فشار پمپ را توسط آچار مخصوص
تنظیم کنید. -مشعل را چندبار خاموش
وروشن کنید تا از صحت عملیات جرقه زنی و اشتعال اطمینان حاصل گردد. سرویس ماهیانه موتور خانه

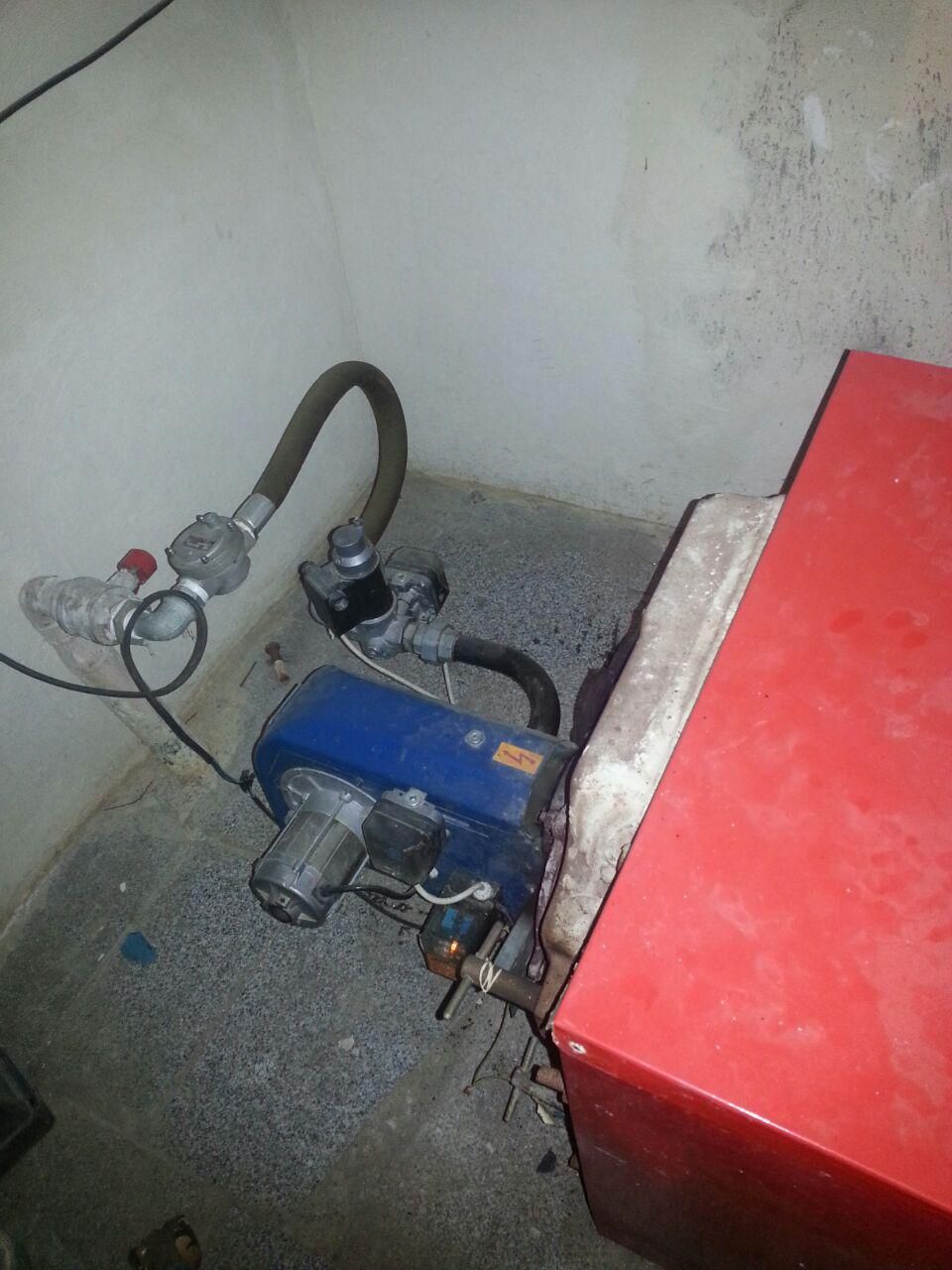

 سرویس و راه اندازی مشعل گازی سرویس ماهیانه موتور خانه


بیش از روشن کردن مشعل
اطمینان حاصل کنیدکه: -دریچه دودکش باز است؛ -ترموستاتها و آکوستات
روی درجه مورد نظر قرار دارند؛ -برق مشعل وصل است؛ -سیستم شوفاژ پر از آب
است؛ -جریان گاز به مشعل
برقرار است؛

سرویس ماهیانه موتور خانه
سرویس ماهیانه موتور خانه

سرویس ماهیانه موتور خانه

اکنون برای روشن کردن
مشعل به ترتیب زیرعمل کنید: -قبل از باز کردن شیر
دستی گاز،دریچه تنظیم هوا را کاملا باز کرده مدار کلید فشاری گاز را اتصال کوتاه
کنید وکلید استارت را بزنید.بدین ترتیب مشعل پس از اتمام زمان ایمنی خاموش می
شود(رله ری ست می کند). -بعداز قطع کلید،اتصال
کوتاه کلید فشاری گاز را برداشته ومشعل را روشن کنید.هنگام کار مشعل شیردستی گاز
را ببندید ،مشعل باید بلافاصله روشن شود. -پس از حصول اطمینان از
صحت اجزاء مشعل دریچه تنظیم هوا را کاملا بسته ومیزان گاز را به وسیله رگلاتور یا
شیر مغناطیسی کم کنید.حال مشعل را روشن کنید تا با حداقل ظرفیت مدتی کار کند.محل
اتصالات گاز را از نظر نشتی با کف صابون آزمایش کنید. -دبی گاز را زیاد کرده
وبا افزتیش هوای ورودی موقتا شعله را تنظیم کنید تا دمای آب به700c برسد وسپس تنظیم کامل را
انجام دهید.

 ایمنی موتور خانه سرویس ماهیانه موتور خانه

 حوادثی که بهنگام سرویس وتعمییرات یا کار معمولی سیستم در موتورخانه های تاسیسات اتفاق می افتند سالانه تلفات وخسارات زیادی برجای می گذارند.این ضایعات بویژه در تاسیسات بزرگ از قبیل کارخانجات وبیمارستانها گاه جبران ناپذیرند.خسارات وارده،جدای از تلفات احتمالی ناشی از بروز انفجار در موتورخانه(مثلا ترکیدن دیگ بخار وغیره).



شامل موارد زیرند: -هزینه تعویض یا تعمیر دستگاهها و وسایل صدمه دیده؛ -هزینه کارهای اداری مربوط به رتق وفتق پیامدهای حادثه، -هزینه وخسارات ناشی از تعطیل شدن کار مشتری در طول مدت بازسازی تاسیسات؛ -هزینه آموزش کارگران وتکنیسینهای جدید؛ -هزینه های مربوط به پراخت خسارت و دیه به بازماندگان مصدومین وکشته شدگان؛ خطرها کدامند؟



سرویس ماهیانه موتور خانه



نیاز به توضیح نیست که برای جلوگیری از حوادث باید اول خطرات متحمل را شناخت.قبل از شروع کار باید نشانه های خطر راجستجو کرد: *-نشانه های مرئی -سوختن یا از بین رفتن روپوش وعایق لوله ها؛ -وجود موادومایعات ناشناخته روی کف موتورخانه؛ -ناتمام بودن کارهای الکتریکی و وجود سرسیمهای لخت در تابلو برق؛ -وجودآشغال وکثافات روی کف موتور خانه؛ -وجود سیمهای لخت روی کف موتورخانه؛

-نشانه های صوتی -صدای شبیه هس س س از یک شیر(بخار،آب داغ و مایعات شیمیایی)؛ -صدای غیرمعمول ساییدگی دوچیز به هم از درون دستگاهها و تجهیزات؛ صدای ریزش مایع از یک مخزن یا ظرف حاوی مواد شیمیایی؛ بوها -احساس کردن بوهای ناشناخته(شیمیایی)؛ -احساس کردن بوی ماندگی وفساد که حاکی از عدم تهویه صحیح موتورخانه است؛ همانقدر که شناخت خطرات احتمالی اهمیت دارد،دانستن امکانات ایمنی و اورژانس در محل نیز مهم است: -نزدیکترین جعبه کمکهای اولیه کجاست؟ -نزدیکترین وسایل اطفاء حریق کجا قرار دارند؟ -نزدیکتریت هشداردهنده صوتی آتش سوزی کجاست؟ -نزدیکترین دستگاه تنفس اضطراری کجاست(مخصوصا در سیستمهای آمونیاکی)؟



سرویس ماهیانه موتور خانه



-در صورت نیاز ومصدومیت کسی چگونه و از کجا می توان در خواست کمک کرد؟ مضاف برهمه آنچه ذکر شد،برعهده پیمانکار است که وسایل وتجهیزات لازمه را برای ایمنی کارگران وتکنسینها فراهم کند. بروز اشکال در کار دیگ شوفاژ(دیگ آبگرم) اجزاء دیگر: - کنترل مشعلهایی که روی دیگها نصب می شوند ممکن است به صورت خاموش/روشن(on-off)،مرحله ای (Staged Fire) یا با تنظیم پیوسته(Modulating) باشند.

سیستم توزیع نیز یا جریان ثابت(Constant Flow) است ویا جریان متغیر(Variable Flow).سیستمهای جریان ثابت یا دارای شیرهای کنترل سه راهه می باشند ویا اصلا هیچ شیر کنترلی ندارند.سیستمهای جریات متغیر اغلب دارای شیرهای کنترل دوراهه بوده وجریان در سیستم برحسب بازوبسته بودن این شیرها تغییرمیکند.برای حصول اطمینان از برقراری حداقل جریان،تمهیداتی بکار می روند؛این امر را می توان با استفاده از مدارهای جریات متعادل ،شیرهای سه راهه،شیرهای بای پس یا ترکیبی از آنها متحقق نمود.

- بررسی های اولیه قبل از تجزیه وتحلیل عمیق مشکل پیش آمده چند چیز را باید بررسی کرد: -آیا صافی ها تمییزند؟ -آیا پروانه پمپ به خوبی می چرخد؟ -آیا همه شیرها در وضعیت صحیح قرار دارند؟ -آیا سیستم دارای یک شیر بای پس تفضلی است؟



سرویس ماهیانه موتور خانه
سرویس ماهیانه موتور خانه

بازدید از موتور خانه سرویس ماهیانه موتور خانه

آیا این شیردرست تنظیم شده .بدون اشکال کار می کند؟این شیر جریان به دیگها را بای پس می کند یا فقط پمپ را؟

این بررسی ها را به دقت انجام دهید وفکر نکنید قبلا یک نفر این کار را کرده است.اگر بررسی ها چیزی را نشان نداد،ببینیدآیا چیزی این اواخر تغییرکرده است. - چرخه کوتاه دیگ وضعیتی را درنظر بگیرید که هوای بیرون سرداست وبسیاری از فضاهای داخل ساختمان نیز به همچنین به رغم این موضوع دیگها با حداکثر ظرفیتشان کار نمیکنن که می تواند حاکی از ایجاد چرخه کوتاه(Short Cycling) باشد. دلیل این اشکال محتملا عدم تعادل سیستم است که موجب می شود آب بیشتر در مدارهایی که مقاومت کمتری دارند حرکت کند.جریان اضافی در این مدارها بدون این که فرصت از دست دادن گرما را بیاید به دیگها باز میگردد وکنترل دیگ فقط قادر است نسبت به آنچه از سیستم به دیگ برمیگردد واکنش نشان دهد.این بدان معنی است که در واکنش به داغ بودن آب برگشتی،سرویس ماهیانه موتور خانه





کنترلها جریان خروجی دیگها را کاهش می دهند.یک مثال ساده از این امر،یونیت هیتر آب داغی است که در اتاق موتور خانه نصب شده است این واحدها معملا افت فشار کمی دارند و وقتی در چنین موقعیتی نصب می شوند در معرض حداکثر فشار پمپ قرار می گیرند ونتیجتا شدت جریان آب در آنها بسیار زیاد شده وبدون اینکه فرصت از دست دادن گرما را بیابد به دیگ برمیگردد. عامل دیگری که می تواند موجب بروز این مشکل شود عبارت است از متعادل بودن مدارهای برگشت مستقیم شیر سه راهه نزدیک پمپ که ناشی از خرابی یا عدم تنظیم صحیح آنهاست..

منتشرشده در موتورخانه
جمعه, 17 دی 1395 07:17

تجهیزات موتورخانه

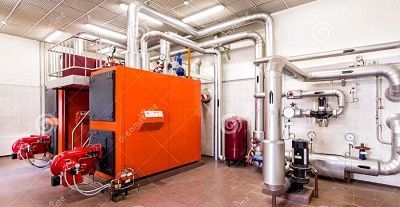

تجهیزات موتورخانه موتورخانه بخشي از ساختمان است كه به عنوان قلب سيستم تهويه مطبوع يا حرارت مركزي مورد استفاده قرار ميگيرد. اين بخش ممكن است در زير زمين يا اتاقي خارج از ساختمان بنا شود و شامل اجزايي مانند چيلر، بويلر، پمپها، لوله ها، مشعل، برج خنك كن و … مي شود. در ادامه در مورد اجزاي تشكيل موتورخانه توضيحاتي ارائه مي گردد



 تجهیزات مکانیکی موتورخانه تجهیزات موتورخانه

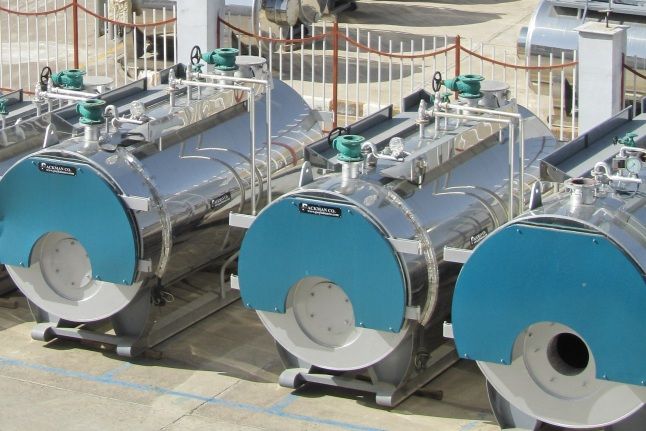

 معمول ترين مولد هاي گرمائي ،ديگ هاي حرارت مركزي مي باشند . در ديگ ها انرژي حرارتي از سوخت (كه توسط مشعل توليد حرارت مي نمايد ( گرفته شده و به آن داده مي شود . بسته به نوع مصرف، آب مي تواند در ديگ ها به آب گرم (۸۷ درجه سيلسيوس)، آب داغ (۲۰۰ درجه سيلسيوس با افزايش فشار آب) و يا بخار تبديل شود لذا ديگ ها به سه نوع ديگ آبگرم ، آب داغ و ديگ بخار تقسيم مي شوند . تجهیزات موتورخانه





تجهیزات موتورخانه
تجهیزات موتورخونه



در ديگهاي آب گرم انرژي حرارتي توليد شده توسط مشعل، آب گرم يا داغ را توليد مي نمايد و سعي مي شود كه از توليد بخار جلوگيري به عمل آيد زيرا در اين ديگ ها كنترل و سوپاپي جهت بخار ايجاد شده وجود ندارد و در صورت توليد بخار به ديگ آسيب مي رسد. ديگ ها آب گرم از نظر جنس و ساخت به دو نوع : چدني و فولادي تقسيم مي شوند ديگهاي موجود با ظرفيت های مختلف موجود می باشد که یکی از پر کاربرد ترین آنها در ظرفیت های بین یکصد هزار تا دویست هزار  کیلو کالری با سوخت گاز شهري مشغول به كار می باشند و در دماي ۸۰ درجه  تنظیم مي شوند

چيلر موتورخانه CHILLER تجهیزات موتورخانه

چيلر يك سيستم تبريد است كه مي تواند تراكمي يا جذبي باشد و براي توليد آب سرد به منظور اهداف تهويه مطبوع مورد استفاده قرار مي گيرد. در ماشينهاي مبرد تراكمي ،مقداري كار در به داده مي شود ،كمپرسور بخار مبرد را متراكم نموده و فشار و دماي آن افزايش مي شود. مبرد در condenser حرارت دريافت كرده را به محيط پس داده و تقطير مي شود . مبرد مايع بعد از عبور از شير انبساطExpantion Valve  وارد Evaporator  شده ودراثر ازدياد حجم ،حرارت محيط اطراف را كسب مي كند و در نتيجه هواي اطراف اواپراتور خنك مي شود . اگر از يك مبدل پوسته لوله در اواپراتور استفاده شود مي توان آب خنك براي سرمايش ساختمان استفاده نمود

برج خنك كننده موتورخانه (Cooling tower) تجهیزات موتورخانه

گرمايي كه در سيكل كار چيلر در كندانسور دفع شده به آب داده مي شود آبي كه به اينصورت گرم شده به برج خنك كن منتقل مي گردد تا گرماي خود را درآنجا به محيط اطراف بدهد. نحوه عمل در برج بدين صورت است كه آب از بالا به پايين پاشيده مي شود و در حين عبور از قسمت هاي داخلي برج ،با وزش هوا ، قسمتي از گرماي آب به محيط داده مي شود و مقداري از حرارت باقيمانده نيز ضمن تبخير ذرات آب (كه با گرفتن گرما همراه است ) خنثي مي شود ، پس از اين مراحل آب در تشتك زيربرج جمع شده و جهت برقراري مجدد سيستم وارد چيلر مي شود . وزش هوا در داخل برج معمولاً به وسيله هوا ده يا بادرسان صورت مي گيرد . بادرسان ها از نوع پروانه اي و يا سانتريفوژ هستند



تجهیزات موتورخونه
تجهیزات موتورخونه

مشعل (Burner) تجهیزات موتورخانه

توليد گرما در ديگ ها به وسيله مشعل صورت مي پذيرد . مشعل ها معمولاً با سوخت هاي مايع (oil Burner) يا گاز كار مي كنند. در مناطقي كه دسترسي به گاز آسان باشد از مشعل هاي گازي (Gas Burner) استفاده مي شود. در مشعل هاي گازي عمل احتراق به وسيله گاز صورت مي پذيرد . به علت خطرات بيشتري كه گاز نسبت به گازوئيل دارد كنترل آن از حساسيت زيادي برخودار است . معمولاً داراي يك ترموكوپل براي كنترل شعله مي باشد و در صورتيكه شعله از ميان برود فرمان قطع جريان گاز را مي دهد

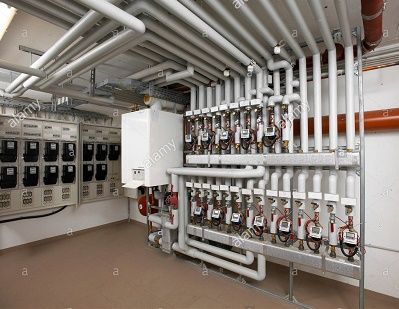

خطوط و وسايل انتقال انرژي در موتورخانه تجهیزات موتورخانه

انتقال گرما و سرما توسط دو عامل آب يا بخار (لوله كشي ) يا هوا ( كانال كشي) صورت مي گيرد . وسيله ايجاد فشار در لوله كشي پمپ و در كانال كشي ،بادرسان (فن) مي باشد . آب به وسيله ديگ گرم و يا به واسطه چيلر سرد شده و توسط خطوط لوله كشي به قسمت هاي مورد نياز منتقل مي شود . ايجاد فشار به وسيله Pump صورت مي گيرد معمولاً در ظرفيت هاي كم (تا حدود ۱۰۰GPM ) از پمپ خطي كه در فضاي ازاد روي مسير خط لوله نصب مي شود استفاده شده ودر ظرفيت هاي بزرگتر پمپ زميني (Base Mounted pump) به كار مي رود تجهیزات موتورخانه



تجهیزات موتورخانه پمپ زميني روي فونداسيون نصب شده و قبل از اتصال به سيستم لوله كشي معمولاً لرزه گير به كار برده مي شود تا لرزش پمپ كه باعث ايجاد خستگي و شكستن لوله ها مي شود به شبكه لوله كشي منتقل نگردد. در مواقعي كه احتياج به فشار زياد باشد از پمپ هاي چند مرحله اي (Multi stage pump) استفاده مي شود . عموماً پمپ هاي موتور خانه طبق برنامه زمانبدي شده به نوبت در مدار قرار گرفته مي شدند . اين گونه پمپها در مكش داراي گيج فشار (مانومتر ) ـشيرفلكه ـ صافي (Strainer) ولرزه گير مي باشند ودر رانش نيز داراي لرزه گير شير يكطرفه ـشير فلكه و مانومتر مي باشد يا شير يكطرفه براي جلوگيري از به قوچ يا پديده مي باشد ـ مانومتر فشار را مشخص مي كند ـ شير كشويي براي قطع يا وصل آب و شير فلكه سوزني براي تنظيم و دبي آب استفاده مي شود ـ صافي يا استريز براي جلوگيري از ناخالصي آب به داخل پمپ نصب مي شود



تجهیزات موتورخونه



وسائل تبادل و توزيع گرما و سرما در موتورخانه تجهیزات موتورخانه

آب ،بخار و يا هوا . بعد از عبور از شبكه هاي انتقال به وسائل توزيع گرما و سرما رسيده تهويه مطبوع محيط را فراهم مي آوردند وسائل توزيع سرما و گرما در اينجا فن كويل و هوا ساز مي باشد. از فن كويل براي گرمايش در زمستان و هم براي سرمايش در تابستان مورد استفاده مي شود. آب سرد و گرمي كه در دستگاههاي مولد انرژي (ديگ ـ چلير ) توليد مي شود توسط پمپ و شبكه لوله كشي به فن كويل رسيده و پس از عبور از كويل هاي پره دار به وسيله وزش اجباري هوا روي كويل ها ، سرما و گرما را به محيط مي دهد

فن كويل را معمولاً زير پنجره قرار داده و پشت آن دريچه هواي تازه نصب مي نمايندـ عيب سيستم فن كويل نسبت به تهويه مطبوع (دستگاه هواساز ) اين است كه در فن كويل نمي توان روي رطوبت هوا كنترل داشت . اين دستگاه در ساختمانهايي مورد استفاده قرار گيرد كه درجه حرارت هر يك از اتاق ها را مستقلاً بخواهند كنترل نمايند. كنترل درجه حرارت در سيستم فن كويل به دو صورت انجام مي گيرد ،يكي نصب شيربرقي روي لوله رفت و برگشت كه به علت هزينه زياد معمولاً اجرا نمي گردد و ديگري نصب ترموستات اتاقي در داخل است كه به بادرسان فن كويل دستور قطع ووصل مي دهد ولي آب سرد وگرم كماكان در داخل آن جريان دارد تجهیزات موتورخانه

سختي گيررا كه كاملاً تعويض نموده اند و ديگر رزين قادر به جذب كلسيم نمي باشد جهت احياء و استفاده مجدد آن روي رزين هاي اشباع شده آب نمك با غلظت مناسب وارد مي نمايند تعويض يوني صورت مي گيرد و يونهاي سديم نمك جايشان راب ا يونهاي كلسيم ومنيزيم رزين اشباع شده عوض مي نمايند بدين صورت رزين دوباره احياء مي گردد



سرویس موتورخانه حرارتی تجهیزات موتورخانه

منتشرشده در موتورخانه

ایمنی موتور خانه در نصب موتورخانه

حداقل باید سالی یکبار به ترتیب زیر انجام گیرد: ایمنی موتور خانه در نصب موتورخانه -کلید برق مشعل را در
وضعیت خاموش قراردهید. -ترموستات وآکوستات را
روی درجه مطلوب قرار دهید. -نازل را از نظرتمییزی
بررسی کرده اطمینان حاصل کنید که اندازه آن با ظرفیت حرارتی دیگ تناسب دارد. ایمنی موتور خانه در نصب موتورخانه -الکترودها باید تمیز و
در جای خود محکم باشندو فاصله آنها نسبت به هم ونسبت به نازل باید طبق توصیه
کارخانه باشدکه معمولا چنین است:



ایمنی موتور خانه در نصب موتورخانه

=فاصله دوالکترود3تا4
میلی متر؛ =فاصله هر الکتروداز محور
نازل9 میلی متر؛ =فاصله الکترودها از نوک
نازل0 تا 3میلی متر؛ =فاصله الکترودها از دیگر
قسمتهای فلزی مشعل بیش از 6میلی متر؛ -فاصله شعله پخش کن تا
نازل باید متناسب با زاویه نازل و مطابق دستورالعمل کارخانه تنظیم شود. -فتوسل را بیرون آورده با
یک پارچه خشک ونرم آن را تمییز کنید. -اتصال کابلهای ولتاژ قوی
ترانسفورمر و کیفیت اتصال فیش کابلهای جرقه به الکترودهای جرقه را بررسی کرده و از
صحت آنها مطمئن شوید. -در مشعلهایی که پمپ توسط
کوپلینگ به محور الکتروموتور اتصال دارد،دریچه تنظیم هوای مشعل را کاملا باز کرده
از استحکام کوپلینگ بین پمپ وموتور خاطر جمع شوید.بعددریچه تنظیم هوا را طوری
ببندیدکه حدود3 میلی متر باز باشد. -از وجود گازوئیل در منبع
اطمینان حاصل کرده وشیرهای مربوطه را باز کنید. از وجود آب در دیگ و
رادیاتورها مطمئن شوید. -کلیداستارت مشعل را
بزنید.



شرایط ایمینی موتورخانه



-پمپ گازوئیل را هواگیری
کنید.البته در سیستم دو لوله ای هواگیری خودبه خود صورت میگیرد.چنانچه براثر
طولانی بودن لوله کشی افقی یا قائم پمپ قادر به مکش اولیه نبود،سمت مکش را باز
کرده گازوئیل را به طور دستی بریزید وپرکنید،بدین ترتیب پمپ کار میکند.حال خلاءسنج
رابررسی کنید.اگر بعد از پر شدن  لوله مکش خلاء وجود نداشته باشد دلیلش این
است که یا پمپ کارنمی کند ویا اینکه در نتیجه لوله کشی غلط سمت مکش ،نشتی زیاداست. ایمنی موتور خانه در نصب موتورخانه



ایمنی موتور خانه در نصب موتورخانه

-پس از روشن شدن مشعل
چنانچه شعله دود داشته باشد،دریچه هوا را که حدود3 میلی متر باز است کم کم
بازترکنید تا دود بکلی از بین برود.در صورت لزوم فشار پمپ را توسط آچار مخصوص
تنظیم کنید. -مشعل را چندبار خاموش
وروشن کنید تا از صحت عملیات جرقه زنی و اشتعال اطمینان حاصل گردد.

*سرویس و راه اندازی مشعل
گازی



  بیش از روشن کردن مشعلاطمینان حاصل کنیدکه:

-دریچه دودکش باز است؛ -ترموستاتها و آکوستات
روی درجه مورد نظر قرار دارند؛ -برق مشعل وصل است؛ -سیستم شوفاژ پر از آب
است؛ -جریان گاز به مشعل
برقرار است؛ اکنون برای روشن کردن
مشعل به ترتیب زیرعمل کنید: -قبل از باز کردن شیر
دستی گاز،دریچه تنظیم هوا را کاملا باز کرده مدار کلید فشاری گاز را اتصال کوتاه
کنید وکلید استارت را بزنید.بدین ترتیب مشعل پس از اتمام زمان ایمنی خاموش می
شود(رله ری ست می کند).



ایمنی موتور خانه در نصب موتورخانه

-بعداز قطع کلید،اتصال
کوتاه کلید فشاری گاز را برداشته ومشعل را روشن کنید.هنگام کار مشعل شیردستی گاز
را ببندید ،مشعل باید بلافاصله روشن شود. -پس از حصول اطمینان از
صحت اجزاء مشعل دریچه تنظیم هوا را کاملا بسته ومیزان گاز را به وسیله رگلاتور یا
شیر مغناطیسی کم کنید.حال مشعل را روشن کنید تا با حداقل ظرفیت مدتی کار کند.محل
اتصالات گاز را از نظر نشتی با کف صابون آزمایش کنید. -دبی گاز را زیاد کرده
وبا افزتیش هوای ورودی موقتا شعله را تنظیم کنید تا دمای آب به700c برسد وسپس تنظیم کامل را ایمنی موتور خانه در نصب موتورخانه
انجام دهید.



 خانگی ایمنی موتور خانه ایمنی موتور خانه در نصب موتورخانه

حوادثی که بهنگام سرویس
وتعمییرات یا کار معمولی سیستم در موتورخانه های تاسیسات اتفاق می افتند سالانه
تلفات وخسارات زیادی برجای می گذارند.این ضایعات بویژه در تاسیسات بزرگ از قبیل
کارخانجات وبیمارستانها گاه جبران ناپذیرند.خسارات وارده،جدای از تلفات احتمالی
ناشی از بروز انفجار در موتورخانه(مثلا ترکیدن دیگ بخار وغیره).شامل موارد زیرند: -هزینه تعویض یا تعمیر
دستگاهها و وسایل صدمه دیده؛ -هزینه کارهای اداری
مربوط به رتق وفتق پیامدهای حادثه، -هزینه وخسارات ناشی از
تعطیل شدن کار مشتری در طول مدت بازسازی تاسیسات؛ -هزینه آموزش کارگران
وتکنیسینهای جدید؛ -هزینه های مربوط به
پراخت خسارت و دیه به بازماندگان مصدومین وکشته شدگان؛ خطرها کدامند؟ نیاز به توضیح نیست که
برای جلوگیری از حوادث باید اول خطرات متحمل را شناخت.قبل از شروع کار باید نشانه ایمنی موتور خانه در نصب موتورخانه
های خطر راجستجو کرد: *-نشانه های مرئی
-سوختن یا از بین رفتن
روپوش وعایق لوله ها؛ -وجود موادومایعات ناشناخته
روی کف موتورخانه؛ -ناتمام بودن کارهای
الکتریکی و وجود سرسیمهای لخت در تابلو برق؛ -وجودآشغال وکثافات روی
کف موتور خانه؛ -وجود سیمهای لخت روی کف
موتورخانه؛ *-نشانه های صوتی -صدای شبیه هس س س از یک
شیر(بخار،آب داغ و مایعات شیمیایی)؛ -صدای غیرمعمول ساییدگی
دوچیز به هم از درون دستگاهها و تجهیزات؛ صدای ریزش مایع از یک
مخزن یا ظرف حاوی مواد شیمیایی؛ *-بوها
-احساس کردن بوهای
ناشناخته(شیمیایی)؛ -احساس کردن بوی ماندگی
وفساد که حاکی از عدم تهویه صحیح موتورخانه است؛ همانقدر که شناخت خطرات
احتمالی اهمیت دارد،دانستن امکانات ایمنی و اورژانس در محل نیز مهم است: -نزدیکترین جعبه کمکهای
اولیه کجاست؟ -نزدیکترین وسایل اطفاء
حریق کجا قرار دارند؟ -نزدیکتریت هشداردهنده
صوتی آتش سوزی کجاست؟ -نزدیکترین دستگاه تنفس
اضطراری کجاست(مخصوصا در سیستمهای آمونیاکی)؟ -در صورت نیاز ومصدومیت
کسی چگونه و از کجا می توان در خواست کمک کرد؟ مضاف
برهمه آنچه ذکر شد،برعهده پیمانکار است که وسایل وتجهیزات لازمه را برای ایمنیایمنی موتور خانه در نصب موتورخانه
کارگران وتکنسینها فراهم کند. بروز اشکال در کار دیگ شوفاژ(دیگ آبگرم)
  اجزاء دیگر: -
کنترل مشعلهایی که روی دیگها نصب می شوند ممکن است به صورت خاموش/روشن(on-off)،مرحله
ای (Staged Fire)
یا با تنظیم پیوسته(Modulating)
باشند.سیستم توزیع نیز یا جریان ثابت(Constant Flow) است ویا جریان متغیر(Variable Flow).سیستمهای
جریان ثابت یا دارای شیرهای کنترل سه راهه می باشند ویا اصلا هیچ شیر کنترلی
ندارند.سیستمهای جریات متغیر اغلب دارای شیرهای کنترل دوراهه بوده وجریان در سیستم
برحسب بازوبسته بودن این شیرها تغییرمیکند.برای حصول اطمینان از برقراری حداقل
جریان،تمهیداتی بکار می روند؛این امر را می توان با استفاده از مدارهای جریات
متعادل ،شیرهای سه راهه،شیرهای بای پس یا ترکیبی از آنها متحقق نمود.

ایمنی موتور خانه در نصب موتورخانه

- بررسی های اولیه قبل از تجزیه وتحلیل عمیق
مشکل پیش آمده چند چیز را باید بررسی کرد: -آیا صافی ها تمییزند؟ -آیا پروانه پمپ به خوبی
می چرخد؟ -آیا همه شیرها در وضعیت
صحیح قرار دارند؟ -آیا سیستم دارای یک شیر
بای پس تفضلی است؟آیا این شیردرست تنظیم شده .بدون اشکال کار می کند؟این شیر جریان
به دیگها را بای پس می کند یا فقط پمپ را؟ این بررسی ها را به دقت
انجام دهید وفکر نکنید قبلا یک نفر این کار را کرده است.اگر بررسی ها چیزی را نشان
نداد،ببینیدآیا چیزی این اواخر تغییرکرده است. - چرخه کوتاه دیگ وضعیتی را درنظر بگیرید
که هوای بیرون سرداست وبسیاری از فضاهای داخل ساختمان نیز به همچنین به رغم این
موضوع دیگها با حداکثر ظرفیتشان کار نمیکنن که می تواند حاکی از ایجاد چرخه کوتاه(Short Cycling)
باشد.



ایمنی موتور خانه در نصب موتورخانه



دلیل این اشکال محتملا
عدم تعادل سیستم است که موجب می شود آب بیشتر در مدارهایی که مقاومت کمتری دارند ایمنی موتور خانه در نصب موتورخانه
حرکت کند.جریان اضافی در این مدارها بدون این که فرصت از دست دادن گرما را بیاید
به دیگها باز میگردد وکنترل دیگ فقط قادر است نسبت به آنچه از سیستم به دیگ
برمیگردد واکنش نشان دهد.این بدان معنی است که در واکنش به داغ بودن آب
برگشتی،کنترلها جریان خروجی دیگها را کاهش می دهند.یک مثال ساده از این امر،یونیت
هیتر آب داغی است که در اتاق موتور خانه نصب شده است
این واحدها معملا افت فشار
کمی دارند و وقتی در چنین موقعیتی نصب می شوند در معرض حداکثر فشار پمپ قرار می ایمنی موتور خانه در نصب موتورخانه
گیرند ونتیجتا شدت جریان آب در آنها بسیار زیاد شده وبدون اینکه فرصت از دست دادن
گرما را بیابد به دیگ برمیگردد. عامل
دیگری که می تواند موجب بروز این مشکل شود عبارت است از متعادل بودن مدارهای برگشت
مستقیم شیر سه راهه نزدیک پمپ که ناشی از خرابی یا عدم تنظیم صحیح آنهاست.

منتشرشده در تنظیم موتورخانه
سه شنبه, 07 دی 1395 07:27

سیستم هوشمند موتورخانه

 سیستم هوشمند موتورخانه چیست ؟

سیستم کنترل هوشمند موتورخانه، سامانه ای است که از طریق آن تجهیزات داخل موتورخانه متناسب با نیاز حرارتی داخل ساختمان به کارگرفته می شوند، تشخیص این نیاز از طریق سنسورهای داخل و خارج ساختمان و با توجه به شرایط محیطی توسط سیستم هوشمند انجام می پذیرد، این امر باعث می گردد تا علاوه بر کاهش مصرف سوخت موتورخانه میزان استهلاک تجهیزات کاهش یافته و آسایش حرارتی داخل ساختمان در حد استاندارد خود تنظیم گردد. سیستم هوشمند موتورخانه در حال حاضر میزان درجه حرارت آب گرم چرخشی در رادیاتور ها (فن کویل ها)، آب گرم مصرفی (بهداشتی)، تنظیمات مربوط به درجه حرارت ترموستات دیگ، پمپ های سیرکولاسیون (گردش آب) و … ، تماماً بصورت دستی انجام می پذیرد که در اکثر مواقع بر روی یک عدد ثابت قرار دارد. نوسانات دمای هوای محیط خارج ساختمان در طول روز و یا در طی یک فصل موجب افزایش یا کاهش بار حرارتی ساختمان شده که نتیجه آن انحراف دمای داخل ساختمان از محدوده متعارف (استاندارد) و مصرف بیهوده سوخت و انرژی می باشد. همچنین در بسیاری از ساختمان ها با کاربری های غیر مسکونی مانند ساختمان های اداری، عمومی، آموزشی و تجاری که از فضای ساختمان بصورت ناپیوسته و تنها در بخشی از ساعات شبانه روز استفاده می شود، نیازی به کارکرد موتورخانه پس از اتمام ساعت کاری نمی باشد. سیستم هوشمند موتورخانه در روش فعلی (مرسوم)، برای تنظیم آب گرم چرخشی داخل رادیاتورها، ترموستات دیگ ها، پمپ های سیرکولاسیون و هرگونه تجهیزات مورد استفاده به صورت دستی تنظیم می گردد که از سویی این رنج دمایی در طول شبانه روز ثابت بوده و هیچ عکس العملی نسبت به تغییرات دمای محیط خارج ساختمان نداشته و از سوی دیگر قابلیت اعمال خاموشی و یا کنترل تجهیزات را در زمان های غیر ضروری ندارد. بنابراین با توجه به عدم کارایی دقیق و محدودیت های کنترلرهای دستی، ضرورت استفاده از سیستم های کنترل هوشمند آشکارتر می گردد . اصول بهینه سازی مصرف سوخت وانرژی توسط سیستم های کنترل هوشمند موتورخانه بر مبنای کنترل انرژی از محل تولید آن (موتورخانه) می باشد. این سیستم با دریافت اطلاعات از سنسور حرارتی نصب شده در ضلع شمال و داخل ساختمان لحظه به لحظه اطلاعات محیط بیرون ساختمان را اندازه گیری و با تشخیص نیاز حرارتی ساختمان با استفاده از سنسور نصب شده در داخل ساختمان یک نمودار حرارتی که تابعی از شرایط محیط خارج ساختمان می باشد را تعریف و تا برقراری شرایط مطلوب در تابستان و یا زمستان، تجهیزات موتورخانه را راهبری می نماید.



موتورخانه هوشمند

بدین صورت هنگام تغییرات دمای محیط خارج ساختمان تجهیزات مورد استفاده به گونه ای کار می کنند که شرایط داخل ساختمان در محدوده آسایش تأمین گردد و از تولید بیش از حد انرژی (حرارتی) که موجب باز شدن پنجره ها توسط ساکنین جهت تعدیل دمای اتاق ها صورت می پذیرد جلوگیری گردد بطور مثال با بالا رفتن دمای هوا در طی روز سیستم به صورت خودکار دمای آب چرخشی داخل ساختمان را کاهش و در طی شب با کاهش دمای هوا دمای آب گرم چرخشی افزایش می یابد، البته این عمل بصورت لحظه ای صورت می پذیرد. برای تأمین آب گرم مصرفی نیز تجهیزات مربوطه بطور مجزا به نحوی به فعالیت می پردازند که بتوانند خواسته مصرف کننده را با توجه به تنظیمات مربوطه تأمین نمایند، لذا دمای آّبگرم مصرفی در طی روز و نیمه شب متفاوت بوده و بر اساس نیاز ساختمان تأمین می گردد، به همین خاطر مصرف کننده نبایستی پس از نصب این سیستم هیچگونه نگرانی از بابت درجه حرارت آب گرم مصرفی را داشته باشد.

صرفه جویی مصرف انرژی حاصل از عملکرد سیستم هوشمند از چه طریقی حاصل می گردد ؟     کنترل تجهیزات موتورخانه در زمان استفاده از ساختمان نسبت به تغییرات دمای خارج ساختمان (فضا) سیستم هوشمند موتورخانه
    کنترل دقیق آبگرم بهداشتی بر اساس نیاز ساختمان و جلوگیری از گرم شدن بیش از حد آبگرم بهداشتی در مواقع غیر ضروری
    خاموشی و یا آماده باش موتورخانه پس از ساعت کاری در ساختمان های غیر مسکونی (اداری ، عمومی ، آموزشی ، تجاری و …) هدف استفاده از سیستم کنترل هوشمند موتورخانه چیست ؟
سیستم هوشمند موتور خانه

کاهش مصرف سوخت موتورخانه ساختمان
    تثبیت دما به همراه ایجاد آسایش حرارتی در داخل ساختمان


  تأمین و تثبیت دمای مناسب آب گرم مصرفی (تنظیم شده توسط کاربر) در طی ۱۲ ماه سال به خصوص در مواقع پر مصرف مانند روزهای تعطیل در ساختمان های مسکونی


قابلیت کنترل زمانی موتورخانه جهت ساختمان های غیر مسکونی و به تبع آن خاموشی موتورخانه در مواقع غیر ضروری

محل نصب سنسورهای حرارتی سیستم هوشمند در داخل موتورخانه :

    یک عدد سنسور بی سیم جهت خواندن دمای حداقل خارج ساختمان که حتی المقدور در ضلع شمالی نصب می گردد.
    یک عدد سنسور بی سیم جهت خواندن دمای داخل ساختمان جهت راهبری موتورخانه توسط دستگاه هوشمند به صورت هرچه دقیق تر و عملکرد موتورخانه منطبق با شرایط داخل ساختمان سیستم هوشمند موتورخانه
    یک عدد سنسور برای آب خروجی از دیگ ها جهت کنترل مشعل ها
    یک عدد سنسور برای آبگرم برگشت جهت کنترل پمپ های رادیاتور
    یک عدد سنسور بر روی خط برگشت آبگرم چرخشی داخل کویل منبع آبگرم
    سیستم هوشمند موتور خانه

یک عدد سنسور بر روی خط برگشت آبگرم مصرفی جهت کنترل پمپ سیرکولاسیون برگشت آب گرم مصرفی و خواندن دمای آبگرم مصرفی و تثبیت آن توسط کنترل مشعل ها





سیستم هوشمند موتورخانه

جمعه, 14 آبان 1395 17:28

کنترل موتور خانه

کنترل موتور خانه تنظیم موتور خانه



کنترل موتور خانه در حال حاضر میزان درجه حرارت آب گرم چرخشی و آب گرم مصرفی در موتورخانه ها بصورت دستی و تمام تنظیم درجه حرارت  ترموستات دیگ و یا پمپهای سیرکولاسیون انجام می گردد و معمولاً برای تمام مدت بر روی یک عدد ثابت قرار دارد. تغییرات دمای هوا  درطول روز موجب افزایش یا کاهش دمای داخل ساختمان شده که نتیجه آن انحراف دمای داخل ساختمان از محدوده آسایش و  مصرف بیهوده سوخت و انرژی می باشد. همچنین در بسیاری از ساختمانهای غیرمسکونی با کاربری اداری- عمومی- آموزشی- تجاری که از فضای ساختمان بصورت غیرپیوسته و تنها در بخشی از ساعات روز استفاده می گردد و نیازی به کارکرد موتورخانه پس از اتمام ساعت کاری وجود ندارد. کنترل موتور خانه
   روش فعلی تنظیم دستی ترموستات دیگها و پمپها، قابلیت اعمال خاموشی و یا کنترل تجهیزات در وضعیت آماده باش را ندارند. بنابراین با توجه به عدم کارآیی دقیق و محدودیتهای کنترلی ترموستاتهای دستی، ضرورت استفاده از سیستم های کنترل هوشمند موتورخانه به  منظور :
راهبری و کنترل صحیح تجهیزات موتورخانه شامل مشعلها و پمپها کنترل موتور خانه

بهینه سازی و جلوگیری از مصرف بیهوده سوخت و انرژی الکتریکی
تثبیت محدوده آسایش حرارتی ساکنین ساختمان
کاهش استهلاک تجهیزات و هزینه های مربوطه
کاهش هزینه های سرویس- نگهداری تاسیسات حرارتی
کاهش تولید و انتشار آلاینده های زیست محیطی

 اصول بهینه سازی مصرف سوخت و انرژی توسط سیستمهای کنترل هوشمند موتوخانه مبتنی بر کنترل گرمایش از مبداء و محل تولید انرژی حرارتی (موتورخانه) می باشد. این سیستم با دریافت اطلاعات از سنسورهای حرارتی که در محلهای زیر نصب می گردند :
 ضلع شمالی ساختمان جهت اندازه گیری دمای سایه (حداقل دمای محیط خارج ساختمان)

  کلکتور آب گرم چرخشی
 خروجی منبع آب گرم مصرفی  لحظه به لحظه اطلاعات حرارتی موقعیتهای فوق را اندازه گیری و با تشخیص هوشمند نیاز حرارتی ساختمان تا برقراری شرایط  مطلوب در تابستان یا زمستان تجهیزات حرارتی موتورخانه شامل مشعلها و پمپهای آب گرم چرخشی را راهبری می نماید. بدین صورت  مصارف گرمایشی (گرمایش- آب گرم مصرفی) نیز متناسب با نوع کاربری ساختمان مسکونی یا غیرمسکونی (اداری- عمومی- آموزشی- تجاری) تامین و کنترل می شود. صرفه جویی مصرف انرژی حاصل از عملکرد سیستم به دو دسته تقسیم می شوند : کنترل مصارف گرمایشی درزمان استفاده از ساختمان (مسکونی و غیرمسکونی)
خاموشی یا آماده باش موتورخانه پس از ساعت کاری ساختمان های غیرمسکونی (در ساختمانهای اداری-آموزشی- عمومی- تجاری) کنترل موتور خانه

هنگام استفاده از موتورخانه در ساختمانهای مسکونی و یا غیرمسکونی و با در نظر گرفتن شرایط کارکرد زمستانی تابستانی و برای کنترل گرمایش، مشعلها و پمپها توسط یک منحنی حرارتی کنترل می شوند. در این منحنی دمای آب گرم چرخشی در تاسیسات، تابعی از  درجه حرارت محیط خارج ساختمان می باشد و به صورت لحظه ای و خودکار متناسب با تغییرات دمای خارج ساختمان کنترل می  شود و باعث ایجاد دمای یکنواخت در داخل ساختمان می گردد. بدین صورت هنگام گرم شدن دمای محیط خارج ساختمان مشعلها و پمپها  به اندازه ای کار می کنند که گرمایش در حد مورد نیاز و در محدوده آسایش حرارتی تامین شود و از تولید بیش از حد حرارت که موجب کلافگی و باز شدن پنجره ها بمنظور تعدیل دمای اتاقها می گردد جلوگیری می نماید. کنترل موتور خانه





کنترل موتور خانه

 برای تامین دمای آب گرم مصرفی مطابق با شرایط مطلوب تعریف شده نیز تجهیزات موتورخانه به اندازه ای کار می کنند که تنها دمای آب گرم مصرفی در ساعتهای مورد نظر به حد تعریف شده و مطلوب برسد و نه بیشتر.

 در ساختمانهای با کاربری غیرمسکونی نظیر ادارات، مدارس، مجتمع های تجاری و ... نیز بدلیل غیرپیوسته بودن ساعت بهره برداری از ساختمان، سیستم کنترل هوشمند موتورخانه توسط یک تقویم زمانی پس از ساعت کاری و تا زمان پیش راه اندازی موتورخانه در صبح روز بعد، موتورخانه را کاملاً خاموش و یا در وضعیت آماده باش (کنترل دمای آب گرم چرخشی در یک دمای ثابت و پائین) قرار می دهد. ۲- ویژگیهای منحصربفرد استفاده از سیستم های کنترل هوشمند موتورخانه در مقایسه با سایر روشهای بهینه سازی مصرف انرژی  ویژگیهای منحصربفرد استفاده از سیستم های کنترل هوشمند موتورخانه در مقایسه با سایر روشهای بهینه سازی مصرف انرژی : 1-2- مستقل بودن عملکرد سیستم از مساحت زیربنای ساختمان کنترل موتور خانه

با افـزایش مساحت زیربنـای ساختمـان، مصرف سوخت و انرژی آن نیز به نسبت ساختمانهای کوچکتر افزایش می یابد و موجب می شود تا اجرای روشهای بهینه سازی مصرف انرژی در ساختمانهای بزرگتر، پر هزینه تر شود. بعنوان مثال درصورتیکه مساحت پنجره های هر ساختمان 15% مساحت کل ساختمان در نظر گرفته شود در یک ساختمان با مساحت 000/10 متر مربع، مقدار و هزینه اجرای پنجره دو جداره 5 برابر مقدار و هزینه اجرای آن در یک ساختمان با مساحت 2000 متر مربع می باشد و به همین ترتیب برای اجرای   روشهای دیگری مانند : عایق حرارتی، عایق های حرارتی دیوار و کف و سقف، شیرهای ترموستاتیک رادیاتور. کنترل موتور خانه

برخلاف روشهای فوق، سیستم های کنترل هوشمند موتورخانه دارای ویژگی منحصربفرد و متمایز "مستقل بودن عملکرد از مساحت بنای ساختمان" می باشند. به عبارت دیگر در موتورخانه هر ساختمان، صرف نظر از مساحت آن، تنها با نصب یک دستگاه با هزینه ای ثابت و حداقل، موتورخانه هوشمند می گردد. دلیل این ویژگی منحصربفرد در تعداد مشعلها و دیگهای هر موتورخانه است. تعداد و ظرفیت حرارتی مشعلها و دیگهای تاسیسات حرارتی هر ساختمان (مصرف کنندگان سوخت) با مساحت آن نسبت مستقیم دارد و همواره تعداد مشعلها و ترکیب ظرفیت حرارتی آنها به نحوی است که علاوه بر تامین بار حرارتی مورد نیاز ساختمان، موجب افزایش هزینه های اجرایی نیز نگردند. طبق تحقیقات انجام شده در سطح موتورخانه های کشور در بیش از 99% ساختمانهای موجود تعداد دیگها و مشعلها حداکثر 3 دستگاه می باشد. در ساختمانهای کوچک با مساحت زیر 2000 مترمربع، ظرفیت حرارتی مشعلها و دیگها پائین و در حدود kcal/h 150000 – 100000 می باشد و با افزایش مساحت ساختمان با ثابت ماندن تعداد دیگ و مشعل، ظرفیت حرارتی آنها افزایش می یابد و حتی به حدود /h 1000000 و یا بیشتر نیز می رسد. کنترل موتور خانه

عملکرد هر خروجی مشعل یا پمپ در سیستم های کنترل هوشمند موتورخانه به شکلی است که بصورت سریال (سری) در مدار برق این تجهیزات قرار گرفته و صرف نظر از ظرفیت جریانی و آمپراژ آنها با فرمان ON/OFF در زمانهای مقتضی آنها را کنترل می نماید. بنابراین با توجه به توضیحات فوق سیستم های کنترل هوشمند موتورخانه با قابلیت کنترل تا 3 مشعل دارای ویژگی منحصربفرد مستقل بودن عملکرد از مساحت بنای ساختمان می گردد. 2-2- پیک زدایی مصرف سوخت در اوج سرما :



کنترل موتور خانه اپارتمانی کنترل موتور خانه

اوج مصرف گاز در فصل سرما از ساعت 17 تا ساعات اولیه بامداد می باشد. این محدوده زمانی مقارن با غروب خورشید و کاهش دمای هوا و نیاز به افزایش فرآیند گرمایشی ساختمان می باشد (افزایش درجه حرارت بخاریهای گاز سوز، افزایش درجه ترموستات دیگ در ساختمانهای دارای موتورخانه مرکزی و یا افزایش تعداد رادیاتورهای فعال در هر واحد ساختمانی). نکته قابل توجه دیگر، زمان پایان ساعت کاری ادارات، مجتمع های عمومی و تجاری و مدارس می باشد که دقیقاً همزمان با ساعت اوج مصرف گاز می باشد. این مهم در کنار قابلیت ویژه و منحصر بفرد سیستمهای کنترل هوشمند که توانایی خاموشی و یا اعمال دمای آماده باش مصرف موتورخانه ساختمانهای غیر مسکونی پس از پایان ساعت کاری را دارند مفهوم ویژه ای را پدید می آورد : پیک زدایی مصرف در اوج سرما از مصرف گاز سالانه تاسیسات حرارتی هر ساختمان در حدود 20%  آن مربوط به فصل گرما (متوسط 7 ماه سال) و در حدود 80% آن مربوط به فصل سرما (متوسط 5 ماه یا 150 روز در سال) می باشد. همچنین در بسیاری از ساختمان های اداری و مدارس، موتورخانه در تابستان خاموش و تنها در زمستان مورد بهره برداری قرار می گیرد. بنابراین در این دسته از ساختمانها عملاً 100% صرفه جویی حاصل از عملکرد سیستمهای کنترل هوشمند موتورخانه مربوط به فصل سرما خواهد بود. که طبیعتاً میزان اثر بخشی آن بر روی جبران پیک مصرف نیز بسیار محسوس و قابل تامل می باشد.  درحدود 80% از حجم گاز صرفه جویی شده حاصل از عملکرد سیستمهای کنترل هوشمند موتورخانه در فصل سرما مربوط به خاموشی یا دمای آماده باش موتورخانه پس از پایان ساعت کاری ساختمانهای غیرمسکونی و از ساعت 17 تا ساعتهای اولیه بامداد می باشد که همزمان با ساعت اوج مصرف گاز است. کنترل موتور خانه

  پیک های مصرف گاز در ساختمانهای غیرمسکونی و اداری طی دو نوبت یکی صبحها به هنگام شروع کار اداره و دیگری در هنگـام  ظهر و موقع نماز و ناهار و استفاده از آب گرم مصرفی می باشد که البته اثرات آن بر روی مصرف گاز شبکه ناچیـز می باشـد ولی با این وجود در صورت استفاده از سیستم های کنترل هوشمند موتورخانه با توجه به افزایش دمای هوا به هنگام ظهر و نیاز گرمایش کمتر  در این مقطع زمانی نیز پیک زدایی صورت می پذیرد. کنترل موتور خانه





3-2-کنترل مستقیم و از مبداء تجهیزات حرارتی ساختمان : کنترل موتور خانه

با اجرای روشهای مختلف بهینه سازی در ساختمانهایی که دارای سیستم حرارت مرکزی می باشند، فرآیند صرفه جویی و کاهش مصرف سوخت نهایتاً منجربه تقلیل زمان کارکرد مشعل ها به دو صورت مستقیم و یا غیر مستقیم می گردد.  در تمامی روشهای بهینه سازی مصرف سوخت، به استثناء سیستمهای کنترل هوشمند، کاهش زمان کارکرد مشعلها بصورت غیرمستقیم و با : کاهش نرخ افت دمای آب گرم چرخشی، مانند استفاده از عایق های حرارتی در بدنه دیگها، منابع آب گرم مصرفی و سیستمهای لوله کشی گرمایش از کف، مشعل پربازده کاهش حجم آب گرم چرخشی در ساختمان، مانند شیر ترموستاتیک رادیاتور کاهش توام موارد فوق، مانند پنجره دوجداره، عایق کاری حرارتی سقف و کف دیوارها می باشد.

 در صورتیکه سیستم های کنترل هوشمند موتورخانه بطور مستقیم علاوه بر کنترل زمان روشنی-خاموشی مشعلها، پمپهای آب گرم چرخشی را نیز با منطقی هماهنگ و سازگار با برنامه کارکرد مشعل ها، متناسب با تغییرات دمای خارج ساختمان و شرایط مطلوب  دمای آب گرم مصرفی کنترل می نماید. کنترل موتور خانه

این ویژگی منحصربفرد (کنترل تجهیزات در مبداء) باعث می گردد تا دمای آب گرم چرخشی تنها به اندازه مورد نیاز و تا برقراری شروط مصارف گرمایشی افزایش یابد. در غیراینصورت همواره دمای آب گرم چرخشی در بالاترین حد خود بوده و با اجرای روشهای بهینه سازی در محل مصرف می بایست از اتلاف آن جلوگیری نمود. علاوه بر آن کنترل مستقیم پمپهای آب گرم چرخشی به میزان قابل ملاحظه ای در مصرف انرژی الکتریکی، صرفه جویی شده و هزینه های استهلاک و سرویس-نگهداری نیزبه شدت کاهش می یابند. 4-2- بهینه سازی مضاعف مصرف سوخت در ساعتهای تعطیلی ساختمانهای غیرمسکونی :



کنترل موتور خانه

قابلیتهای کنترلی سیستم های هوشمند موتورخانه موجب صرفه جویی در مصرف سوخت به دو صورت زیر می گردند : الف- کنترل مصارف گرمایشی در زمان کارکرد و بهره برداری از موتورخانه ب- امکان خاموشی و یا آماده باش موتورخانه در دمایی ثابت و پائین پس از ساعت کاری در ساختمانهای غیرمسکونی ساختمانها به لحاظ کاربری به دو دسته مسکونی و غیرمسکونی (اداری- آموزشی- عمومی- تجاری) تقسیم می شوند در ساختمانهای مسکونی از موتورخانه بصورت پیوسته و دائم به منظور تامین مصارف گرمایشی استفاده می شود و صرفه جویی ناشی از عملکرد سیستم های کنترل هوشمند موتورخانه در این دسته از ساختمانها صرفاً به لحاظ اعمال تغییرات دمای خارج ساختمان و کنترل دمای آب گرم مصرفی می باشد و صرفه جویی در این ساختمانها تا 20% امکان پذیر است.

درساختمانهای غیرمسکونی مانند ادارات و مدارس بدلیل استفاده منقطع و غیرپیوسته از ساختمان امکان خاموشی و یا آماده باش موتورخانه پس ازساعت کاری نیزوجود دارد. بهره برداری ازاین پتانسیل تنها توسط سیستمهای کنترل هوشمند امکان پذیر می باشد. بعنوان مثال در مدرسه ای که ساعت کاری آن از ساعت 7 صبح تا 16 عصر می باشد و جمعه ها نیز تعطیل است، تنها از محل خاموشی موتورخانه پس از ساعت کاری بیش از 55% صرفه جویی حاصل می شود و در صورتیکه صرفه جویی زمان کارکرد موتورخانه نیز به آن اضافه گردد این رقم صرفه جویی به حدود 65% افزایش می یابد.  در سایر روشهای بهینه سازی، صرفه جویی در مصرف سوخت تنها درزمان کارکرد موتورخانه ممکن می باشد و قادر به استفاده از پتانسیل بالای صرفه جویی زمان تعطیلی در ساختمانهای غیرمسکونی نمی باشند.

  5-2- صرفه جويي هوشمنـد در پیش راه انـدازی و تسـریع در خـاموشی (یا دمـای آماده باش) موتورخانه ساختمانهای غیرمسکونی: یکی دیگراز پتانسیلهای قابل ملاحظه صرفه جویی در مصرف سوخت ساختمانهای اداری-آموزشی، استفاده از قابلیتهای هوشمند پیش راه اندازی و تسریع در خاموشی یا آماده باش سیستم های کنترل هوشمند موتورخانه در ساختمانهای غیرمسکونی می باشد. با توجه به اطلاعات ارسالی از سنسور حرارتی که در ضلع شمالی ساختمان نصب شده است، سیستم های کنترل هوشمند قادر می باشند طبق برنامه جدول زمانی و متناسب با سردی هوای خارج ساختمان موتورخانه ها را از چندین ساعت زودتر از ساعت شروع به کار ساختمان روشن و یا از دمای آماده باش به شرایط تابع حرارتی برسانند. همچنین با توجه به دمای هوای خارج ساختمان و در ساعات انتهایی کار ساختمان، تا 1 ساعت زودتر موتورخانه راخاموش و یا به دمای آماده باش می برند که موجب صرفه جویی هوشمند در مصرف سوخت میگردد.

6-2- دوره موثر صرفه جویی و بهینه سازی مصرف سوخت (12 ماه سال) : کنترل موتور خانه

سیستم های کنترل هوشمند بر خلاف سایر روشهای بهینه سازی (به استثناء عایق کاری موتورخانه و سیستم های لوله کشی) که تنها در دوره سرما و پنج یا شش ماه سال قادر به صرفه جویی و بهینه سازی مصرف سوخت ساختمان می باشند، بدلیل کنترل دمای آب گرم مصرفی با دو دمای حداقل و حداکثر در طی شبانه روز در تابستانها نیز به میزان قابل ملاحظه ای مصرف سوخت را کاهش می دهند و بدین ترتیب بصورت لحظه ای در 12 ماه سال فعال می باشند. کنترل موتور خانه  7-2-زمان مناسب نصب و بهره برداری از سیستم های کنترل هوشمند موتورخانه :

 مدت زمان نصب و راه اندازی سیستم های کنترل هوشمند موتورخانه بسیار کوتاه و بطور متوسط در حدود 3 ساعت می باشد که بدون انجام هیچگونه تغییرات مکانیکی در موتورخانه انجام می گردد. کنترل موتور خانه

بهمین علت این روش در هر زمان از سال قابل اجرا می باشد و هیچگونه وقفه ای در تامین مصارف گرمایشی ساختمان بوجود نمی آورد. در دیگر روشهای بهینه سازی این فاکتور عامل محدودکننده ای برای زمان اجرای پروژه می باشد. بعنوان مثال پنجره های دو جداره را نمی توان در فصل سرما و در ساختمانهایی که از آن بهره برداری شده است اجرا نموده یا تعویض شیرهای ترموستاتیک رادیاتور با شیرهای قدیمی در زمستان موجب اختلال چند روزه در گرمایش ساختمان می گردد. کنترل موتور خانه 8-2-تثبیت محدوده آسایش حرارتی در ساختمان :

 در صورت استفاده از سیستم های کنترل هوشمند موتورخانه بدلیل لحاظ نمودن تغییرات دمای خارج ساختمان بر فرآیند کنترل دمای آب گرم چرخشی دمای داخل ساختمان با دامنه نوسانات محدودی کنترل شده و موجب تثبیت نسبی آسایش حرارتی ساکنین می گردد. البته این ویژگی بصورت دقیق تر در شیرهای ترموستاتیک رادیاتور نیز وجود دارد.

منتشرشده در موتورخانه
دوشنبه, 03 آبان 1395 07:05

رادیاتور پنلی ایران رادیاتور

رادیاتور پنلی ابران رادیاتور :

رادیاتور پنلی ترکیه در حال حاضر توسط شرکت نام آوران تاجرین آینده با قرارداد همکاری فی مابین توانسته کیفیت برتر در مونتاژ رادیاتورهای پنلی را بومی سازی نماید.

مزایای رادیاتورهای پنلی ایران رادیاتور :

استفاده از ورق فولادی ضد سایش اروپایی در تولید رادیاتور پنلی تمامی قطعات ساخت کشور ترکیه و مونتاژ در داخل ایران تولید شده به صورت دو کنوکتور برای افزایش سطح بازدهی رادیاتور بهترین نوع پخش کننده حرارتی برای استفاده در محیط های مسکونی در جهت تامین گرمایش از طریق شوفاژ



ویژگی های رادیاتور های پنلی ایران رادیاتور





تولید با ضخامت ورق بالا برای تولید رادیاتور ضخامت استاندارد کنوکتورها دارای شبکه فوقانی مشبک در جهت پخش حرارت به صورت یکسان و جلوگیری از ایجاد سیاهی در دیوار منازل سازگاری با تمامی منابع حرارتی از جمله پکیج دیواری ،پکیج زمینی ،موتورخانه شوفاژ و… آکس استاندارد ،مخصوص استفاده در ایران سازگار با قوانین نظام مهندسی دارای استاندارد مدیریت کیفیت انگلستان در مونتاژ رادیاتور دارای استاندارد CE اروپا



کیفیت رنگ بسیار بالا تولید شده به صورت دو رویه برای استفاده از هر دو طرف رادیاتور حجم آبگیری استاندارد

نصب رادیاتور ایران رادیاتور
نصب رادیاتور ایران رادیاتور

تحمل فشار بالا به علت رعایت تمامی استانداردهای کشور ترکیه دارای تمامی ملزومات نصب رادیاتور در داخل بسته بندی بسته بندی صادراتی برای ارسال رادیاتور به تمامی نقاط دنیا

دارای بست دو طرفه در جهت سهولت در نصب رادیاتور ابران رادیاتور





پكیج دیواری دستگاهی است كه جایگزین موتورخانه مركزی شوفاژ گردیده و آب گرم مورد نیاز جهت تامین گرمایش محیط، به وسیله رادیاتورها و آب گرم بهداشتی جهت مصارف روزمره از قبیل شستشو، استحمام و غیره را فراهم می نماید
گرمایش مطبوع محل سکونت و آب گرم بهداشتی، همواره از نیازهای اولیه بشر بوده و می باشد.

شاید هنوز هم استفاده از کرسی های ذغالی و بخاری های نفتی را در بعضی از نقاط کشور عزیزمان شاهد باشیم، ولی حقیقت این است که با توجه به فراوانی گاز طبیعی و برقراری امکان دسترسی به این موهبت الهی، تکنولوژی رابر آن داشته است که راهکارهای جدیدی را برای بشر مهیا سازد. در حال حاضر، پکیج دیواری متداول ترین وسیله ایجاد گرمایش شوفاژ در سراسر دنیا است.



نصاب رادیاتور پنلی ایران رادیاتور

عدم اشغال فضای مفید، ایمنی بسیار بالا، استقلال کامل هر واحد مسکونی و رضایت کامل و کافی از عملکرد پکیج دیواری، تقریبا جایی برای تردید در استفاده از این سیستم در منازل و واحدهای تجاری باقی نمی گذارد. راندمان بالا و مصرف بهینه سوخت گاز، از دیگر عواملی هستند که دستگاههای اجرایی را نیز تشویق به توسعه استفاده از پکیج دیواری می نماید. پکیج دیواری، که فقط نوع فن دار آن از نظر استانداردهای معتبر دنیا تایید می گردد، علاوه بر تامین گرمایش داخل خانه یا محل تجاری، از طریق رادیاتور یا فن کوئل یا گرمایش از کف، آب گرم بهداشتی را نیز بصورت فوری در اختیار مصرف کننده قرار می دهد. همچنین ترکیب این دستگاه با کولر گازی از طریق یک کویل آب گرم، می تواند علاوه بر صرفه جویی در مصرف انرژی، گرمایش مطبوع تر و ارزانتری را برای مصرف کننده مهیا سازد. استفاده از دودکش مخصوص، کواکسیال (دو جداره) در هنگام نصب پکیج دیواری، این امکان را فراهم می نماید که علاوه بر خروج دود ناشی از کار کرد دستگاه به محیط خارج، هوای مصرفی مورد نیاز دستگاه نیز از محیط خارج تامین می گردد و در نتیجه ایمنی کاملی برای مصرف کننده فراهم می گردد.       نحوه ی عملکرد زمستانی       پکیج دیواری در فصل زمستان آب گرم مدار گرم کننده را تامین می کند.







نحوه نصب رادیاتور پنلی ایران رادیاتور

وقتی شیر آب گرم مصرفی باز شود با عبور جریان آب از سنسور فشار میکروسوِئیچ این سنسورفعال شده با ارسال فرمان به شیر سه طرفه ی برقی از طریق برد کنترل الکترونیک مدار رادیاتور ها موقتا قطع شده آب مدار گرم کننده به مبدل حرارتی ثانویه پوسته – لوله هدایت می شود. به این ترتیب آب گرم مصرفی به صورت فوری تامین می گردد.
بلافاصله پس از بسته شدن شیر آب گرم مصرفی شیر سه طرفه ی برقی به طور خودکار آب گرم مدار گرم کننده را به مدار رادیاتورهدایت می کند.

منتشرشده در سرویس موتورخانه
شنبه, 01 آبان 1395 10:44

بهینه سازی موتور خانه

بهینه سازی موتور خانه بهینه سازی مصرف انرژی
ک موتورخانه هوشمند تشکیل شده است از تعدادی از قطعات الکتریکی و الکترومکانیکی که با هم یک سیستم الکترونیکی هوشمند را ایجاد می کنند که توانایی کنترل مشعلها و پمپ ها راداشته ودرمسیر ترموستات قرار میگیرد این دستگاه هوشمند توسط دماسنجی که روی لوله های آب قرارداده میشود دمای آب گرم بهداشتی و گرمایشی را اندازه گیری میکند و توسط دماسنج دیگری که در ضلع شمالی ساختمان قرار داده می شود دمای هوا را اندازه گیری می کند بهینه سازی موتور خانه اندازه گیری دمای هوا باعث میشود در هر لحظه ازاوقات روز کنترل مشعلها و پمپها تابعی از دمای هوا و دمای آب باشد(در موتورخانه سنتی فقط تابع آب است) چرا که با افزایش دما  مثلا در ظهرها موتورخانه دیگر نباید مانند نیمه شب که بسیار سرد است عمل کند پس دمای هوا می تواند موجبات  گرمتر شدن ساختمان را فراهم آورده و روشن نشدن مشعلها را به دنبال داشته باشد (فقط در سیستم هوشمند )که در وحله اول مصرف انرژی کاهش یافته چرا که در اوقات گرم شبانه روز از گرمای خورشید استفاده کرده ایم و در مصرف صرفه جویی داشته ایم و در وحله دوم دمای داخل ساختمان آنقدر افزایش نمی یابد که مجبور به بازکردن پنجره ها یا بستن شیرهای شوفاژ در طول ساعات گرم روز باشیم که این مورد بسیار شایع است بهینه سازی موتور خانه



بهینه سازی موتور خانه

بازکردن پنجره ها در ساعات گرم روز یکی از مشکلات موتورخانه های سنتی است دراین فرایند با استفاده از سیستم موتورخانه هوشمند  به طور متوسط 15 درصد از مصرف انرژی گاز کاهش می یابد   اما درمراکز غیر مسکونی (ادارات- شرکتها-مجتمع های تجاری –سالهای ورزشی-مدارس وبنگاههای اقتصادی)که فعاالیت آنها مختص به ساعاتی از روز است و همگی در ساعات شب تا صبح روز بعد  دیگر نیاز به گرمایش موتورخانه ندارند عملا موتورخانه خاموش و تا 1 ساعت قبل از ورود کارمندان در صبح روز بعد خاموش باقی می ماند که مدت زمان بسیاری را بدون صرف انرژی سپری می نماید که باز هم باعث کاهش مصرف انرژی مصرفی می گردد . بهینه سازی موتور خانه روشن ماندن موتورخانه در ساعات غیر کاری یکی دیگر از مشکلات موتورخانه سنتی است همچنین این دستگاه فارغ از شبها تعطیلات رسمی و اعیاد و جمعه ها و حتی پنچ شنبه ها را با نظر مدیریت تعطیل اعلام میکند به این معنی که موتورخانه کاملا خاموش است و مصرف انرژی به صفر می رسد البته در ساعات تعریف شده ای موتورخانه را برای مدت کوتاهی روشن کرده و باعث چرخش کامل آب می شود تا از فرسایش منابع که در اثر خاموشی کامل موتور خانه ایجاد میشود جلوگیری نماید روشن ماندن موتورخانه در روزهای تعطیل درمراکزغیر مسکونی مشکل دیگر موتورخانه های سنتی است برگشت سرمایه برای یک آپارتمان 8 واحدی با گاز بهای 250000 تومان در ماه می تواند در مدت 3 ماه انجام گیرد چرا که در موتورخانه های غیر مسکونی قابلیت کاهش مصرف گاز تا 40 درصد و کاهش هزینه قبض پرداختی بالای 50 درصد را داراست به استناد تاییدیه فوق الذکر این رقم قابل قبول می باشد

بهینه سازی موتور خانه

فرسایش شدید موتورخانه به دلیل دائم کار بودن مشکل دیگر موتورخانه سنتی است بهینه سازی موتور خانه مصرف برق موتورخانه به خاطر کار مداوم مشعلها و پمپها در مراکز مسکونی همواره 5 تا 15 درصد بالاتر از حد معمول آنها و در اداری تا حدود 50 درصدبالاتر از مصرف اسمی انها خواهد بود که با موتورخانه هوشمند این عیب برطرف میشود بهینه سازی موتور خانه   موتورخانه هوشمند دارای یک حافظه بلند مدت است که اطلاعات عملکرد موتورخانه تا مدت 1 سال در آن ثبت می شود این اطلاعات مانند یک نوار قلب برای موتورخانه است که در هر زمان قابلیت گرفتن اطلاعات از آن وجود دارد و میتواند برای یافتن مشکلات موتورخانه مانند (سوخت ناقص – گیر پاچ کردن پمپها وعدم تنظیم دقیق مشعلها )از آن کمک گرفت همچنین می تواند زمانهای نیاز به سرویس موتورخانه را به مدیر اطلاع می دهد تا در اثر خرابیهای کوچک که  در موتورخانه رخ می دهد  و عدم توجه به آنها موجبات خرابیهای بزرگتر فراهم نگردد   استفاده از سیستم موتورخانه هوشمند = کاهش مصرف انرژی در موتورخانه
  موتورخانه هوشمند-اتوماسیون موتورخانه –کاهش مصرف گاز – صرفه جویی در مصرف گاز-روشهای بهینه سازی مصرف گاز-چگونه مصرف گاز واحد خود را کنترل کنیم –روش صرفه جویی در گاز-سیستم موتورخانه هوشمند- صرفه جویی با موتورخانه هوشمند-روشهای کاهش مصرف با موتورخانه هوشمند-چرا مبلغ گاز بهای زیادی می پردازیم –چگونه مبلغ قبض گاز را کاهش دهیم-روشهای کنترل مصرف گاز-اتلاف انرزی در مصرف گاز را کم کنیم-موتورخانه هوشمند چیست-موتورخانه هوشمند چکونه عمل می کند-راهکارهای هوشمند کردن موتورخانه و کاهش مصرف انرژی-دستگاه کنترل هوشمند موتورخانه-هوشمند سازی موتورخانه ها –دستگاه کنترل هوشمند موتورخانه چه فوایدی دارد-آیا تجهیز یک موتورخانه به سیستم هوشمند با صرفه است –دمای آسایش را در محل کار و زندگی با موتورخانه هوشمند تامین نماییم-چرا موتورخانه ها دارای اتلاف انرژی زیادی هستند- باز شدن پنجره اطاق ها در مواقع گرم روز یکی از مشکلات موتورخانه های سنتی است- روش کار موتورخانه هوشمند- کاهش مصرف موتورخانه با سیستم بهینه سازی موتور خانه

منتشرشده در موتورخانه
پنج شنبه, 29 مهر 1395 08:39

بازدید از موتور خانه

: موتورخانه بخشی از ساختمان است که به عنوان قلب سیستم تاسیساتی خانه شناخته می شود. این فضا به عنوان کنترل کننده سیستم ها گرمایشی و سرمایشی و وسایل و تجهیزات الکتریکی ساختمان مورد استفاده قرار می گیرد. طراحی این فضا به علت تجهیزات و وسایلی که در آن قرار می گیرد بسیار مهم است و باید نکاتی را در طراحی آن مورد توجه قرار داد، به همین دلیل تصمیم گرفتیم تا در این مطلب به معرفی فضای موتورخانه بپردازیم و با آن بیشتر آشنا شویم



موتورخانه مرکزی بهتر است یا پکیچ؟



در مجموع هر محصول یا سیستمی مزایا و معایب و همچنین شرایط خاص استفاده خود را دارد لذا اینکه تصور کنیم موتورخانه کلآ دارای نقاط ضعف و فاقد مزیت یا برعکس سرشار از نقاط مثبت است، تصور اشتباهی است. این موضوع درباره پکیج یا هر دستگاه گرمایشی و سرمایشی دیگر نیز صدق می کند. با توجه به طرح موضوعاتی یکسویه در بعضی از رسانه ها در تایید یا رد سیستم پکیج یا موتورخانه بدون رعایت اخلاق حرفه ای در اطلاع رسانی به مخاطبین، در این مقاله سعی بر آن بوده دو سیستم مورد نظر از دیدگاه “مصرف انرژی و ایمنی ساکنین ساختمان ها در برابر حوادث گاز گرفتگی” بصورت کاربردی و تجربی با یکدیگر مقایسه شوند.
در ابتدا تاکید می شود در این تحلیل، وضعیت موتورخانه‌های سنتی موجود در کشور مورد بحث و مقایسه است، نه موتورخانه های جدید با راندمان بالا. بخش اول: مقایسه مصرف گاز پکیج و موتورخانه های مرکزی
۱– سیستم های دارای مخزن از مزیت داشتن حجم مشخصی آب گرم برای زمان قطع برق برخوردارند.اینکه این امتیاز تا چه حد برای ساکنین ساختمان ها ارزشمند است، در فرایند تصمیم گیری و انتخاب آنها موثر خواهد بود. لذا در زمان انتخاب پکیج نیز مشتری می تواند مدل پکیجی را انتخاب نماید که منبع ذخیره ی آب گرم هم دارد اما به دلایلی که در ادامه به آن ها اشاره خواهد شد، انتخاب همچین پکیجی توصیه نمی شود.
• بر اساس نتایج یک تحقیق معتبر در چند سال قبل در شهر ساری، میزان انرژی لازم برای گرم نگه داشتن مخازن آب گرم شامل موتورخانه ها و آبگرمکن های مخزنی در ساعات غیر مفید شبانه، معادل انرژی مورد استفاده برای یک شهر ۱۵ هزار نفری است! اگر سیستم فقط در زمان مورد نیاز،آب گرم فوری را تامین کند، دیگر چه نیازی به مخزن ذخیره آب گرم احساس می شود؟ آیا مخزن ذخیره آب گرم آبگرمکن مخزنی یا موتورخانه مزیت آنها به حساب می آید؟ تکنولوژی در خدمت بشریت است تا نیازهای ما را برطرف کند و آن تکنولوژی جایگذین سیستم های تامین آب گرم فوری هستند.
۲– با توجه به گزارش شرکت بهینه سازی مصرف سوخت از ۵ هزار ساختمان مجهز به سیستم موتورخانه مرکزی، مصرف سالیانه ساختمان های مسکونی مجهز به موتورخانه با مساحت ۱۰۰۰ مترمربع (ساختمان ۵ طبقه شامل ۱۰ واحد حدودا” ۱۰۰ متری) بالغ بر ۳۵ هزار متر مکعب است این یعنی سرانه ی گاز مصرفی هر واحد در سال ۳۵۰۰ متر مکعب خواهد بود. درحالیکه سرانه گاز مصرفی در واحدهای مسکونی –با کیفیت ساخت و اقلیم مشابه- مجهز به پکیج حدود ۱۰۰۰ متر مکعب مقدار کمتری است. بنابراین پکیج نسبت به موتورخانه مزیت صرفه‌جویی گاز را داراست. راندمان پکیج ها بر اساس استاندارد برچسب انرژی آنها، عمدتان بالای ۸۰درصد و حتی بالاتر از ۹۰درصد است.
۳– علل و عوامل تاثیرگذار بر راندمان پایین “سیستم حرارت مرکزی یا موتورخانه های موجود” که مطابق گزارش شرکت بهینه سازی مصرف سوخت کشور حدود ۵۵درصد اعلام شده، کاملآ مشخص و در دسترس است. نکته اصلی و مهم قابل توجه در این زمینه این است که موتورخانه یک قطعه یا یک محصول نیست بلکه یک سیستم و مجموعه است که از اجزا و قطعات متعدد تشکیل یافته که بر راندمان کل سیستم تاثیرگذار است. هرچند ممکن است راندمان هریک از اجزاء موتورخانه بصورت مجزا ۸۰ درصد یا بالاتر اعلام شود اما طراحی و اجرای کل موتورخانه و منبع دوجداره، لوله کشی ساختمان، وضعیت عایق بندی منبع ذخیره آب گرم و لوله های رفت و برگشت، مکش دودکش و تهویه هوا و … راندمان کل را تعیین می کند. دلایل اصلی راندمان پایین موتورخانه های موجود در کشور عبارتند از:
• عدم طراحی و اجرای مناسب کل سیستم بر اساس محاسبات فنی مهندسی
• عدم انطباق درست ظرفیت حرارتی موتور‌خانه با بار حرارتی کل ساختمان
• عدم تناسب صحیح ظرفیت حرارتی دیگ با مشعل
• استفاده از دیگ چدنی به عنوان مبدل حرارتی
• عدم تنظیم دقیق مشعل و در برخی موارد پایین بودن راندمان مشعل و دیگ
• عدم عایق‌بندی صحیح منبع آب گرم داخل موتورخانه، منبع انبساط روی پشت بام، لوله های رفت و برگشت شوفاژ ها و لوله های آب گرم بهداشتی
• عدم استفاده از فناوری های نوین و پیشرفته مثل مبدل های صفحه ای برای تامین آب گرم فوری و به کار گیری مخازن بزرگ ذخیره آب گرم
• رسوب گیری زیاد در داخل پره‌های دیگ و منبع آب گرم که بخش زیادی از آن به دلیل وجود املاح در آب است.
• نامناسب بودن دودکش و تهویه هوای لازم برای احتراق
• عدم بکارگیری یا عدم اجرای مناسب سیستم مدیریت هوشمند موتورخانه (BMS) و در بعضی موارد خارج کردن ترموستات ها از حالت هوشمند و اتوماتیک به حالت دستی توسط اوپراتورها یا کاربران و درنتیجه عدم تنظیم صحیح و دقیق ترموستات
• فاصله ی زیاد منبع آب گرم از مصرف کنندگان
• عدم امکان تنظیم دماهای مناسب برای آب گرم مصرفی و گرمایش به صورت مجزا
• عدم قابلیت تنظیم درجه ای توان کارکرد مشعل متناسب با نیاز که البته در فناوری های جدید سیستم ماژول شعله وجود دارد که خود مزیت بسیار بزرگی برای کاهش مصرف گاز به حساب می آید.
• لزوم راه اندازی سیستم گرمایش سالانه با اولین درخواست (سکونت اولین خانواده در یکی از واحد های مسکونی ساختمان های نوساز و اولین خانواده ای که احساس سرما کند)
• عامل فرهنگی یا روانی: چرا من باید صرفه جویی کنم ولی هزینه مصرف بالای بقیه را پرداخت کنم؟ (عدم مدیریت مصرف انرژی توسط خانواده ها)
• عدم وجود سامانه ای دقیق و قابل اعتماد برای تعیین سهم مصرفی هر واحد مسکونی برای تقسیم شارژ
۴– نکته مهم دیگر اینکه، راندمان بالا در یک سیستم حرارتی یعنی رده بالاتر در برچسب انرژی، و در واقع مصرف کمتر انرژی که از طرفی محصولات احتراق که از طریق دودکش ها وارد هوای شهرها و محیط زیست می شود، از میزان کمتر آلایندگی و گازهای مخرب برخوردار است. مطمئنن این ادعا صحت دارد که بخش زیادی از آلودگی هوای شهرها در ماههای سرد سال، نتیجه ی سیستم های حرارتی با راندمان پایین و پرمصرف ساختمان ها است. بر اساس یک پروژه ی مطالعاتی در شرکت بهینه سازی مصرف سوخت، میزان گازهای آلاینده خروجی از دودکش موتورخانه ی یک ساختمان ۱۰ طبقه، معادل آلودگی ۱۲ تا ۱۴ خودروی سواری است که تمام وقت در سطح شهر در حال تردد هستند. به همین دلیل است که روی طرح بازدید و معاینه فنی موتورخانه ها تاکید فراوان می شود.
۵– علت گرایش زیاد مردم در چند سال گذشته و به خصوص بعد از اجرای هدفمندی یارانه ها به پکیج و تقریبا کنار گذاشتن موتورخانه های سنتی در غالب ساخت و سازهای جدید بدون تردید موضوع “مدیریت و هزینه انرژی و رفاه” بوده است.
۶– تکنولوژی های روز دنیا در دیگ و مشعل یعنی موتورخانه های مدرن (پکیج های چگالشی) بسیار مناسب هستند و کاملآ توصیه می شوند. در حال حاضر برخی شرکتها، این تکنولوژی را وارد کرده اند و حداکثر ظرف ۵ سال آینده، موتورخانه های مدرن تولیدی در داخل کشور با دیگ و مشعل های بسیار پیشرفته (پکیج های چگالشی قدرتمند مرکزی)، بسیار کم مصرف و کم جا در ساختمان های بزرگ، برج ها، هتل ها، بیمارستان ها، ساختمان های اداری و تجاری و … جایگزین سیستم های موتورخانه های سنتی موجود و همچنین در ساختمان های با تعداد واحد مسکونی زیاد، جایگزین پکیج های مستقل آپارتمانی خواهند شد. بخش دوم: مقایسه ایمنی پکیج و موتورخانه مرکزی از لحاظ خطر حوادث گازگرفتگی
۷– برخی از مدافعین سیستم موتورخانه و به نوعی منتقدین پکیج، هشدار می دهند که حذف موتورخانه و ترویج پکیج ها، خطر حوادث گازگرفتگی را افزایش می دهد اما مطابق گزارش کارشناسان آتش نشانی، شرکت گاز و … علت بیش از ۸۰ درصد حوادث گازگرفتگی، مشکل دودکش ساختمان هاست. تصور اینکه در ساختمان های مجهز به سیستم حرارت مرکزی، حادثه ی گازگرفتگی رخ نمی دهد یک فرض کاملا اشتباه است. اما مشکل از سیستم دیگ و مشعل و … نیست، مشکل در مکش دودکش موتورخانه، نحوه اجرای مناسب دودکش و اتصال و درزبندی قطعات دودکش داخل دیوار در زمان ساخت و ساز و همچنین مشکل در ورود هوای تازه به موتورخانه و تهویه هواست که درصورت مختل شدن هریک به علت ظرفیت بالای مشعل موتورخانه (معادل ظرفیت چند دستگاه پکیج)، خطر گازگرفتگی بسیار بیشتر و شدیدتر خواهد بود. با نشت گاز مونواکسید کربن از طریق رایزرها و راه پله ها به داخل واحدهای مسکونی، نشت گاز از ترک های دیواری که دودکش موتورخانه از آن عبور کرده و دودکش عایق بندی مناسبی نگردیده و یا دچار ترک و شکستگی شده است، گازگرفتگی گروهی و مرگ خاموش رخ می‌دهد. ۸–نصب هر نوع پکیج در واحدهای مسکونی با زیربنای کم (مطابق مبحث ۱۷، واحدهای با مساحت زیر ۶۰ متر) مجاز نیست. در این واحدها نصب سیستم های درون سوز یا با محفظه احتراق باز که اکسیژن محل نصب را مصرف میکنند (شامل آبگرمکن، پکیج و بخاری معمولی) ممنوع است و به جای آن استفاده از سیستم های حرارتی که بدلیل داشتن دودکش دوجداره و محفظه احتراق بسته ، هوای مورد نیاز برای احتراق را از محیط باز بیرون ساختمان تامین می کنند الزامی می باشد. هرچند در بناهایی با متراژ بالا مانند هتل ها، رستوران ها، بیمارستان ها، ساختمان ها و برج هایی با مساحت بالا بهترین و مطمئن ترین گذینه، موتورخانه های مرکزی هستند که البته نیاز به طراحی و اجرای مناسب و دقیقی دارند. .

منتشرشده در موتورخانه
سه شنبه, 20 مهر 1395 17:19

موتور خانه

  با موتورخانه ها بیشتر آشنا شوید

تاسیسات: موتورخانه بخشی از ساختمان است که به عنوان قلب سیستم تاسیساتی خانه شناخته می شود. این فضا به عنوان کنترل کننده سیستم ها گرمایشی و سرمایشی و وسایل و تجهیزات الکتریکی ساختمان مورد استفاده قرار می گیرد. طراحی این فضا به علت تجهیزات و وسایلی که در آن قرار می گیرد بسیار مهم است و باید نکاتی را در طراحی آن مورد توجه قرار

موتورخانه چیست؟

در ساختمان ها تمامی تجهیزات تاسیساتی سیستم به یک فضا انتقال داده می شود که کنترل و تعمیر آن ها را آسان تر می کند. به محل قرار گرفتن این تجهیزات ، موتورخانه می گویند.
محل قرار گیری موتورخانه ها  این اتاق معمولا به دستگاه های مکانیکی و کنترل کننده های الکتریکی ، اختصاص داده می شود. معمولا محل قرار گیری موتورخانه ها در زیر زمین خانه است و در محل ها و ساختمان های بزرگ تر معمولا این فضا در خارج از ساختمان قرار دارد و آن هم به دلیل سنگینی تاسیسات و سر و صدای زیادی است که تولید می کنند.

اجزای موجود در موتورخانه

معمولا هدف تجهیزاتی که در موتورخانه هستند ، تهویه مطبوع و گرمایش ساختمان است. در سیستم های تهویه مطبوع و گرمایش ، روش های متتعددی به کار گرفته می شود و بنا بر هر کدام از این روش ها تجهیزات متفاوتی مورد استفاده قرار می گیرد

معرفی برخی از

تجهیزات موتور خانه ها
در موتور خانه ها اجزای زیادی از قبیل وسائل تولید حرارت مثل دیگ ها، چیلرها، مشعل، لوله ها انتقال و غیره وجود دارند که در اینجا به معرفی برخی از آن ها می پردازیم


   موتورخانه با سیستم لوله کشی مختلط

در اين سيستم قسمتي از لوله كشي برگشت به صورت مستقيم و قسمتي ديگر به طور معكوس انجام مي شود. در شكل يك سيستم لوله كشي مختلط به طريقي كه در آن برگشت در رايزرها به صورت مستقيم و در هدر به روش معكوس انجام گرديده، نشان داده شده است. در اين سيستم مجموع اندازه طول لوله رفت و برگشت و در نتيجه مقدار افت فشار در مسير لوله كشي براي دستگاه ها مساوي نيست.
اختلاف مقدار جريان آب به مقدار افت فشار محاسبه شده در رايزرهاي رفت و برگشت بستگي دارد كه شامل افت فشار هاي زير است:
1.       افت فشار در مدار لوله كشي رفت و برگشت هر دستگاه تا محل برگشت معكوس
2.      افت فشار در خود دستگاه
3.    افت فشار در وصاله ها و شيرهاي هر مسير لازم به ذكر است كه لوله كشي قسمت برگشت معكوس سيستم مي تواند در كف زيرزمين و يا در داخل سقف كاذب آن نيز پياده شود.

سيستم لوله كشي با برگشت معكوس موتورخانه

اگر دستگاه هاي پخش كننده گرما داراي افت فشار مساوي و يا تقريبا مساوي باشند، لوله كشي با برگشت معكوس براي آنها پيشنهاد مي شود. در اين سيستم آب برگشتي از دستگاه ها در جهت حركت آب در لوله رفت حركت مي كند تا لوله برگشت آب آخرين دستگاه نيز به آن متصل مي گردد، پس از آن آب به سمت موتورخانه حركت خواهد كرد. در اين سيستم لوله كشي مجموع طول لوله هاي رفت و برگشت برابر هستند، در نتيجه افت فشار در مدار لوله كشي تمام دستگاه ها مساوي است. اگر افت فشار آب در خود دستگاه مساوي يا تقريباً مساوي باشد، مقدار آب در هر مدار متناسب با قطر لوله محاسبه شده، جريان خواهد يافت. لازم به ذكر است كه سيستم لوله كشي بيشتر ساختمان ها به اين روش انجام مي شود.
چه نوع لوله کشی برای سیستم سرمایش و گرمایش چه ساختمانی بهتر است
این تقسیم بندی تنها برای سیستم های آبی ارائه شده و شامل سیستم های بخار و یا گاز مبرد نمی باشد. به طور کلی دونوع سیستم از نظر هیدرولیکی موجود است 1- سیستم مستقیم 2- سیستم معکوس
که متاسفانه بدلیل گستردگی مطلب پیشنهاد می کنم جهت یادگیری سیستمها به کتابهای تاسیساتی مراجعه گردد
از مزایای سیستم مستقیم حجم لوله کشی کمتر و ساده تر بودن سیستم از دیدگاه اجرائی می باشد ولی از منظر هیدرولیکی سیستم معکوس به مراتب بهتر است چرا که کلیه مصرف کننده ها در این سیستم تحت فشار یکسانی قرار دارند یا به عبارت بهتر سیستم کاملأ متعادل است که در نوع مستقیم اینگونه نیست و در مرحله راه اندازی می بایستی سیستم متعادل گردد.
به طور کلی در ساختمانهائی که از نظر وسعت و ارتفاع در دسته بندی ساختمانهای کوچک قرار می گیرند سیسنم مستقیم بیشتر کاربرد دارد چرا که عدم تعادل در سیستمهای کوچک کمتر مسئله ساز است .
در ساختمانهای متوسط بیشتر ترکیبی از سیتمهای مستقیم و معکوس بکار برده می شود به عنوان مثال در رایزر ها از سیستم معکوس و در انشعابات که ممکن است چند مصرف کننده را تغذیه نمایند از سیستم مستقیم استفاده میگردد
ولی در ساختمانهای وسیع و یا بلند مرتبه که در طبقه بندی ساختمانهای بزرگ قرار دارند بیشتر از سیستم معکوس استفاده میگردد و تنها در برخی از شاخه ها از سیستم مستقیم استفاده میگردد
بعد از انتخاب سیستم لوله کشی با توجه به کاربری ساختمان و سیستم سرمایش و گرمایش بایستی تصمیم گیری در خصوص مشترک بودن لوله های این دو سیستم و یا مجزا بودن آنها انجام گردد.
سیستم لوله کشی از این منظر به دو گروه تقسیم میگردد

سرویس موتورخانه
سرویس موتورخانه

1- سیستم دو لوله ای
2- سیستم چهار لوله ای
سیستم دو لوله ای زمانی کار برد دارد که بخواهیم از سیستم مشترک استفاده کنیم در این حالت لوله ها در تابستان آب سرد را به مصرف کننده ها منتقل کرده و در زمستانها آب گرم را . در این حالت باید توجه داشته باشید سایزینگ لوله ها بر اساس همان سیستمی محاسبه میگردد که بیشترین دبی را دارد یعنی اگر سیستم سرمایش دبی بیشتری داشت بر اساس آن و اگر سیستم گرمایش دارای دبی بیشتری بود بر اساس سیستم گرمایش سایز زده می شود.
لازم به ذکر است در اکثر شهر های ایران دبی سرمایش بیشتر از دبی گرمایش بدست می آید بدین معنی که در اکثر شهر های ایران سیستم دو لوله ای بر اساس سیستم سرمایش سایز می خورد.
این سیستم پرکاربردترین سیستم در لوله کشی ها بوده و از منظر اقتصادی نیز ارجح تر است
سیستم چهار لوله ای زمانی کاربرد دارد که همزمان از سرمایش و گرمایش بخواهیم استفاده کنیم
در برخی پروژه های خاص مانند ساختمانهای اداری و یا تجاری این حالت در زمستانها پیش می آید که اگر ساختمان از سطح لوکسی بالائی برخوردار باشد نیاز است از این سیستم استفاده گردد در سیستم چهار لوله ای ، دو لوله مربوط به رفت و برگشت سیستم سرمایش و 2 لوله مربوط به سیستم گرمایش می باشد که هر کدام بر اسا س سیستم خودش سایز می خورد.

  موتورخانه با سيستم لوله كشي با برگشت مستقيم

در اين روش، آب برگشتي از هر دستگاه پخش كننده ي حرارت مستقيما وارد لوله برگشت شده، مسير حركت به سمت موتورخانه را طي مي كند. در اين لوله كشي، دستگاه پخش كننده ي حرارتي كه به موتورخانه نزديك تر است، نسبت به دستگاه هاي ديگر طول لوله ي رفت و برگشت كمتري (افت فشار كمتري در مسير) در نتيجه آب در مدار دستگاه راحت تر و بيشتر سيركوله شده، در مدارهاي دستگاه هاي دورتر ، كمتر جريان مي يابد.
اين طريقه لوله كشي براي جايي كه دستگاه هاي پخش كننده حرارت داراي افت فشار هاي نامساوي (مانند فن كويل هاي هستند و هر كدام نيز يك شير تنظيم كننده (balancing valve) دارند، توصيه مي شود. لازم به ذكر است سيستم لوله كشي رادياتور ها در ساختمان هاي كوچك با برگشت مستقيم انجام مي گردد

منتشرشده در تعمیرکاران

پكیج دیواری دستگاهی است كه جایگزین موتورخانه مركزی شوفاژ گردیده و آب گرم مورد نیاز جهت تامین گرمایش محیط، به وسیله رادیاتورها و آب گرم بهداشتی جهت مصارف روزمره از قبیل شستشو، استحمام و غیره را فراهم می نماید.
گرمایش مطبوع محل سکونت و آب گرم بهداشتی، همواره از نیازهای اولیه بشر بوده و می باشد.  تعمیر تاسیسات موتور خانه
شاید هنوز هم استفاده از کرسی های ذغالی و بخاری های نفتی را در بعضی از نقاط کشور عزیزمان شاهد باشیم، ولی حقیقت این است که با توجه به فراوانی گاز طبیعی و برقراری امکان دسترسی به این موهبت الهی، تکنولوژی رابر آن داشته است که راهکارهای جدیدی را برای بشر مهیا سازد.



تعمیر تاسیسات موتور خانه

در حال حاضر، پکیج دیواری متداول ترین وسیله ایجاد گرمایش شوفاژ در سراسر دنیا است.
عدم اشغال فضای مفید، ایمنی بسیار بالا، استقلال کامل هر واحد مسکونی و رضایت کامل و کافی از عملکرد پکیج دیواری، تقریبا جایی برای تردید در استفاده از این سیستم در منازل و واحدهای تجاری باقی نمی گذارد. راندمان بالا و مصرف بهینه سوخت گاز، از دیگر عواملی هستند که دستگاههای اجرایی را نیز تشویق به توسعه استفاده از پکیج دیواری می نماید.
پکیج دیواری، که فقط نوع فن دار آن از نظر استانداردهای معتبر دنیا تایید می گردد، علاوه بر تامین گرمایش داخل خانه یا محل تجاری، از طریق رادیاتور یا فن کوئل یا گرمایش از کف، آب گرم بهداشتی را نیز بصورت فوری در اختیار مصرف کننده قرار می دهد. همچنین ترکیب این دستگاه با کولر گازی از طریق یک کویل آب گرم، می تواند علاوه بر صرفه جویی در مصرف انرژی، گرمایش مطبوع تر و ارزانتری را برای مصرف کننده مهیا سازد.  تعمیر تاسیسات موتور خانه استفاده از دودکش مخصوص، کواکسیال (دو جداره) در هنگام نصب پکیج دیواری، این امکان را فراهم می نماید که علاوه بر خروج دود ناشی از کار کرد دستگاه به محیط خارج، هوای مصرفی مورد نیاز دستگاه نیز از محیط خارج تامین می گردد و در نتیجه ایمنی کاملی برای مصرف کننده فراهم می گردد.

نحوه ی عملکرد زمستانی تعمیر تاسیسات موتور خانه

پکیج دیواری در فصل زمستان آب گرم مدار گرم کننده را تامین می کند.
وقتی شیر آب گرم مصرفی باز شود با عبور جریان آب از سنسور فشار میکروسوِئیچ این سنسورفعال شده با ارسال فرمان به شیر سه طرفه ی برقی از طریق برد کنترل الکترونیک مدار رادیاتور ها موقتا قطع شده آب مدار گرم کننده به مبدل حرارتی ثانویه پوسته – لوله هدایت می شود. به این ترتیب آب گرم مصرفی به صورت فوری تامین می گردد.  تعمیر تاسیسات موتور خانه
بلافاصله پس از بسته شدن شیر آب گرم مصرفی شیر سه طرفه ی برقی به طور خودکار آب گرم مدار گرم کننده را به مدار رادیاتورهدایت می کند.

تعمیر تاسیسات موتور خانه
تعمیر تاسیسات موتور خانه



نحوه ی عملکرد تابستانی تعمیر تاسیسات موتور خانه

در این حالت پکیج دیواری تنها در زمان نیاز به تامین آب گرم مصرفی به صورت خودکار روشن می شود.
هنگامی که مصرف کننده یکی از شیرهای آب گرم را باز میکند فرمان روشن شدن مشعل از طریق میکروسوئیچ سنسور فشار وبرد کنترل الکترونیک صادر شده آب گرم مصرفی با بهره گیری از مبدل حرارتی ثانویه پوسته و لوله به صورت فوری تامین می شود با بسته شدن اب گرم مصرفی بلافاصله دستگاه خاموش خواهد شد.  تعمیر تاسیسات موتور خانه

مزایای پکیج دیواری

  1. استقلال واحدهای مسکونی از یکدیگر
  2. استقلال هر واحد مسكونی در تامین آب گرم مصرفی و گرمایش محیط
  3. عدم نیاز به احداث موتور خانه ی مرکزی
  4. امکان کنترل سیستم در داخل ساختمان
  5. عدم هزینه شارژ ماهانه و تعمیر و نگهداری
  6. سهولت در نصب ، راه اندازی ، سرویس و نگهداری
  7. راندمان بالاتر نسبت به موتور خانه مرکزی
  8. امنیت بالاتر بخاطر و جود سنسورهای آب گرم مصرفی و شوفاژ و سنسور دود و .......
  9. عدم اشغال فضای مفید در ساختمانها
  10. ابعاد کوچک، تقریبا به اندازه یك دستگاه آبگرمكن دیواری معمولی
  11. تنظیم دما به میزان دلخواه
  12. تامین آب گرم دائم و فراوان در كمترین زمان و جلوگیری از اتلاف انرژی
  13. هر زمان كه شما به آب گرم نیاز داشته باشید دستگاه روشن می شود و در مواقع دیگر خاموش است
  14. ایمنی كامل (دستگاه به صورتی طراحی گردیده كه هیچ خطری را متوجه مصرف كننده آن نمی سازد)
  15. عملكرد مطمئن (تامین گرمایش واحدهای مسكونی تا متراژ حداكثر 350 متر مربع به صورت كامل )
  16. كاركرد آرام و بدون صدا تعمیر تاسیسات موتور خانه
  17. راندمان حرارتی بالا همزمان با صرفه جویی در مصرف سوخت
  18. كوتاه شدن مسیر لوله های انتقال آب گرم رادیاتور و آب گرم مصرفی به محل مورد نظر و در نتیجه جلوگیری از اتلاف انرژی و زمان

تعمیر تاسیسات موتور خانه

منتشرشده در بازدید موتورخانه

تماس با ما

شمال تهران
26218415
مرکز تهران
88249502
غرب تهران
44242293
جنوب تهران
55472797

ارتباط با مدیریت
09129456981



خدمات ما

تیم تعمیرکارن در فصل سرما یا گرما برای سهولت شما اقدام به بازدید  و سرویس موتور خانه و پکیج خانگی شما میکند

 سرویس موتورخانه هر سال به  بهینه سازی و کسر هزینه های تعمیرات سنگین موتور خانه را برای شما کم میکنم.

پکیج های ساختمانی هم مانند  موتور خانه هر سال نیاز به بازرسی و تمیز کردن و سرویس دارد

تیم نعمیرکاران این اقدام را در کمترین زمان برای شما اجرا میکند
