Saturday, 30 December 2017 10:09

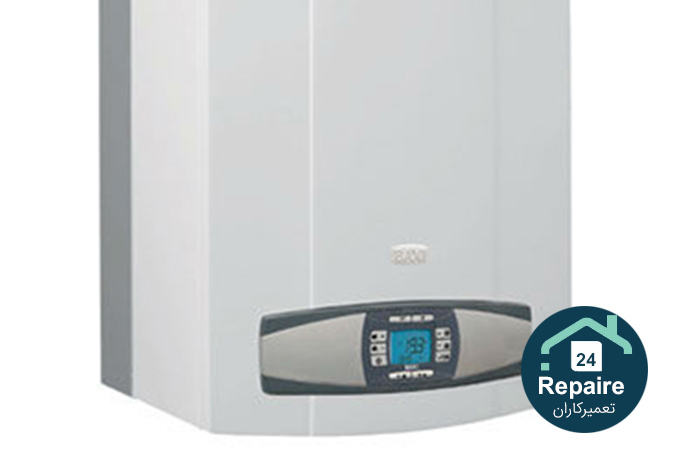

مشخصات پکیج بوتان

مشخصات پکیج بوتان



پکیج دیواری بوتان از با کیفیت ترین و خوش نام ترین پکیج دیواری در ایران می باشد. در این قسمت شما می توانید قیمت پکیج دیواری بوتان و مشخصات فنی آن ها را ملاحظه نمایید. پکیج بوتان در مدل های مختلف برای نیاز های مختلف تولید شده اند پکیج دیواری بوتان با تکیه به تجربه 20 ساله این شرکت در تولید پکیج دیواری دارای نیروی خدمات بسیار گسترده در سراسرایران می باشد.



پکیج بوتان دارای 24 ماه ضمانت شرکت صنعتی بوتان می باشدپکیج های شوفاژ دیواری بوتان جایگزین مناسبی برای سیستم های گرمایش مرکزی (موتورخانه) هستند که ضمن تامین گرمایش مطبوع و آب گرم واحدهای مسکونی، فاقد محدودیت های موتورخانه بوده و آسایش بیشتری را فراهم می کنند. پکیج دیواری علاوه بر تامین آب گرم مصرفی در منزل آب گرم مورد نیاز برای شو فاژ ها را در زمستان فراهم می کند .



استفاده از پکیج دیواری به نسبت آبگرمکن دیواری و سیستم شوفاژ خانه مرکزی مزایای بسیاری دارد .پکیج از نظر میزان صدا بسیار کم صداتر بوده و نوسانات دمای آب در آن اصلا محسوس نیست .

روشن شدن و کارکرد آن در مقایسه با آبگرمکن و شوفاژ خانه مرکزی بسیار کم صداتر است و همه مهمتر راندمان آن در مقایسه با سیستم شوفاژ خانه مرکزی بسیار بالاتر است.از دیگر مزایای استفاده از پکیج ،اشغال فضای خیلی کم در مقایسه با سیستم آبگرمکن ایستاده و سیستم شوفاژ خانه مرکزی می باشد.

با تولید پکیج شوفاژ دیواری در سال 1372، برای اولین بار امکان استقلال واحدهای آپارتمانی و کاهش مصرف گاز فراهم شد و با آگاه شدن تدریجی خانواده ها از مزایای متعدد این فن آوری جدید، استقبال از آن افزایش یافت، به طوری که امروز بخش قابل توجهی از ساختمان ها برای تامین گرمایش و آب گرم به پکیج های شوفاژ دیواری بوتان تجهیز می شوند. حضور همزمان پکیج شوفاژدیواری بوتان در بازار ایران و اروپا، دارا بودن استاندارد ملی ایران و نشان کیفیت اروپا CE و بهره مندی از بزرگترین شبکه تامین قطعات و خدمات رسانیدر ایران از ویژگی های پکیج دیواری بوتان می باشد.





مشخصات پکیج
مشخصات پکیج



مشخصات پکیج بوتان



کلیه پکیج های گرمایشی ساخت بوتان دارای گواهینامه CE اروپا بوده و شبکه گسترده خدمات مشتریان با بیش از 1700 سرویسکار مجاز در 650 شهر ایران، آمادگی انجام نصب رایگان و خدمات این محصولات را دارند. پکیج گرمایشی شوفاژ دیواری بوتان دارای 24 ماه گارانتی و 10 سال خدمات پس از فروش همراه با نصب رایگان می باشد.



این خدمات تنها توسط شبکه خدمات شرکت بوتان انجام می گیرد.



پکیج گرمایشی با توجه به شرایط آب و هوایی، موقعیت ساختمان و نوع عایقبندی مشخص می شود، پکیج های 24000 برای متراژ تا 120 متر مربع،


با توجه به استقبال هم‌وطنان نسبت به خرید و استفاده از لوازم خانگی بوتان توانسته است خدماتی با کیفیت در خصوص سرویس، نگهداری و تعمیر پکیج شوفاژ دیواری بوتان به ایشان ارائه کند تا فروش این محصولات پایان راه ارتباط با مشتریان نبوده و این ارتباط تا زمانی که از محصولات بوتان استفاده خواهند کرد ادامه داشته باشد.



مشخصات پکیج بوتان


یکی از مهم‌ترین نشانه‌های کیفیت یک محصول شناخت مشتریان از آن محصول است سال‌های سال است که در منازل اکثر هم‌وطنانمان از محصولات بوتان استفاده می‌شود تا این حد استقبال نشانه کیفیت بالای محصولات بوتان و خدمات پس از فروش آن است که هم‌وطنان را ترغیب می‌کند در انتخاب خود پکیج دیواری بوتان را یکی از اولین انتخاب‌های خود قرار دهند.



که ازمهم ترین مواردی که در هنگام خرید یک پکیج شوفاژ دیواری باید به آن توجه نمود میزان خدمات پس از فروش آن پکیج گرمایشی است خوب شاید این جمله کمی کلی باشد زمانی که شما یک پکیج را خریداری می‌کنید مطمئناً بعد مدت‌زمانی استفاده از آن نیاز به تعمیر و سرویس پیدا خواهد کرد و همچنین شما احتیاج پیدا خواهید کرد که یک سری از قطعات مصرفی و اصلی آن را تعویض کنید حالا فرض کنید که این پکیج شوفاژ دیواری در کشور شما تولید نشده باشد و به‌هیچ‌عنوان لوازم‌یدکی آن قابل دریافت نباشد در این صورت تنها راه شما کنار گذاشتن و عدم استفاده از آن بوده و پرداخت هزینه این چندین برابر هزینه تعمیر آن برای خرید و جایگزین کردن یک محصول نو به‌جای آن است.



ولی اگر این پکیج گرمایشی دارای خدمات پس از فروش خوبی باشد یا اینکه مانند پکیج دیواری بوتان در کشور خودتان تولید شود شما می‌توانید در کمترین زمان ممکن به خدمات و تعمیرات پکیج دسترسی پیداکرده و در کمال آرامش آن را برای استفاده مجدد آماده کنید این‌یکی از مشخصه‌های خرید پکیج دیواری است که بسیاری از مردم در هنگام خرید به آن توجه نکرده و به‌سادگی از کنار آن عبور می‌کند و به‌هیچ‌عنوان داشتن نمایندگی تعمیرات پکیج دیواری بوتان  را جدی نمی‌گیرند.000 برای متراژ تا 180 متر مربع و مدل 36000 برای فضای 250 متر مربع مناسب می باشد.



طبق مبحث 17 مقررات ملی ساختمان (1390) حداقل متراژ قابل تایید برای نصب پکیج در واحد آپارتمانی (مسکونی یا اداری ) 64 متر مربع می باشد و در غیر اینصورت تعبیه دریچه تامین هوای تازه جهت احتراق مناسب در محل نصب پکیج الزامی می باشد.









مشخصات پکیج
مشخصات پکیج



دسته بندی پکیج بوتان

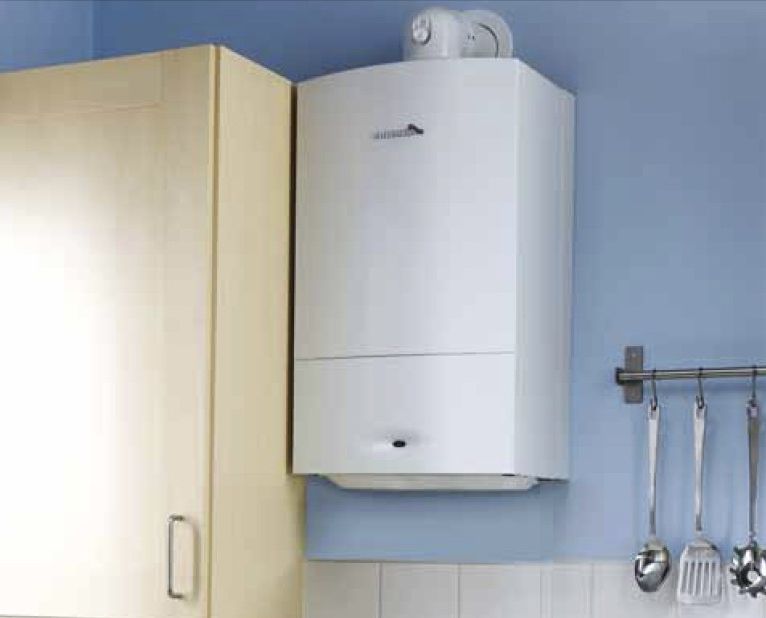

نگاهي بر عيب يابي در سيستم پكيج هاي شوفاژ ديواري



پكيج هاي شوفاژ ديواري گازي اغلب انتخاب اول مالكان براي گرمايش ساختمان ها هستند. در كنار زيبايي ظاهري دستگاه به دليل قرارگيري تمام اجزاي سيستم در داخل بدنه پكيج ، عيب يابي سيستم به دليل جمع و جور بودن اين دستگاه اهميت پيدا ميكند. در ادامه 8 مورد از اصلي ترين مشكلاتي كه ممكن است در يك سيستم پكيج شوفاژ ديواري اتفاق بيفتد مطرح مي گردد:

نشت آب



نشت آب كه معمولا بر اثر سوراخ شدن رادياتورها يا نقص در اتصالات آنها به وجود مي آيد ، رايج ترين مسئله اي است كه بايد به آن توجه كرد.



افت فشار



اصلي ترين علت افت فشار همان نشت آب مي باشد ، اگرچه مي تواند به دليل نقص و عيب در منبع انبساط  ، گيج فشار ، پمپ و ... نيز باشد.



  نقص در توليد آب داغ



اصلي ترين كاربرد پكيج شوفاژ ديواري توليد آب داغ جهت گرمايش ساختمان و آبگرم مصرفي است. در صورت نقص در توليد آب داغ بايد مواردي نظير : وجود هوا در سيستم مدار بسته ، نقص در كار موتور شير سه طرفه ، خرابي سنسورهاي NTC را مد نظر قرار داد.



    رسوب گيري



در نواحي با سختي بالاي آب ، مشكل رسوب گيري براي دستگاه ايجاد مي شود. مبدل حرارتي بخشي از دستگاه است كه رسوب مي گيرد و اگرلايه رسوبي ضخيم گردد ، باعث ايجاد هوا در جريان عبوري (در نتيجه توليد صدا) و خرابي قطعات ديگر از قبيل پمپ مي شود.



نگاهي بر عيب يابي در سيستم پكيج هاي شوفاژ ديواري




يكي از عوامل ايجاد صدا در سيستم همانطور كه گفته شد مي تواند وجود رسوب در مدار باشد يا عوامل ديگري از قبيل فشار آب كم در سيستم ، نقص در سيستم احتراق ، صداي فن و صداي پمپ باشد.



 عدم روشن شدن جرقه

مهمترين دلايل آن عبارتند از : كشش شعله به بيرون در اثر جريان هوا ، خرابي ترموكوپل ، گرد و غبار يا كثيفي سر نازلها



  نقص در حسگر هاي درجه حرارت

اين مشكل در اثر خرابي سنسورهاي NTC و ترموستات به وجود مي آيد كه با تعويض قطعه مربوطه ، اين اشكال قابل رفع است.



    يخ زدن لوله كندانس

اين مشكل در پكيج هاي شوفاژ ديواري كندانس ممكن است اتفاق بيفتد.در سيستم هاي كندانس از يك لوله براي تخليه آب كندانس استفاده مي شود ، ممكن است در هواي سرد آب داخل اين لوله يخ زده و ايجاد مانع بر سر راه خروج آب كندانس نمايد. در صورت بروز اين مشكل بايد با نماينده خدمات مربوطه تماس گرفت تا اقدامات مربوطه جهت يخ زدايي لوله را انجام دهد.




بنابراين برخي از مشكلاتي كه ممكن است هنگام كار پكيج شوفاژ ديواري ايجاد شود مرور شد. اگر شما اطلاعات جامعي در مورد اين دستگاهها نداريد بهتر است از تعميرات جزئي دستگاه توسط خودتان بپرهيزيد  چون ممكن است باعث ايجاد مشكلاتي ديگر با هزينه اي گزاف شويد.



نگاهي بر عيب يابي در سيستم پكيج هاي شوفاژ ديواري

Monday, 25 December 2017 07:39

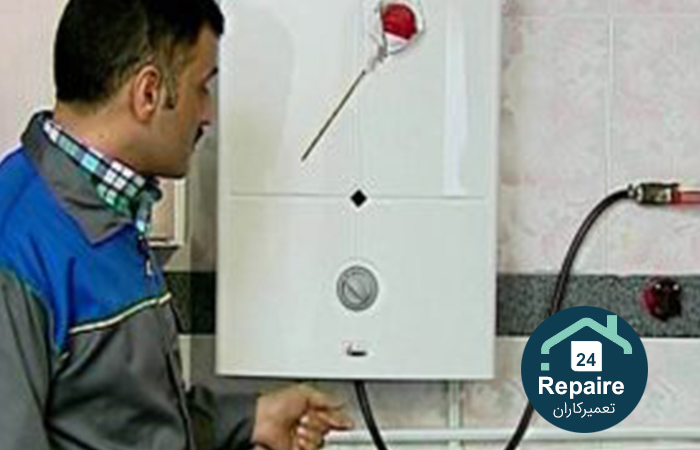

اگر فشار پکیج بالا رفت

اگر فشار پکیج بالا رفت

در این نوشته سعی میکنم تا تمامی دلایل بالاو پایین رفتن فشار پکیج دیواری  رو بررسی کنیم ودر  اختیار شما هم شهریان تهرانی  قرار بدهیم آماده خدمت گذاری به شما عزیزان  هستیم  با تشکر  تعمیر کاران

 قبل از اینکه به بحث بپردازیم این نکته رو بگم ک پایین اومدن فشار پکیج در یک پکیج نو  به مدت سه هفته یکبار طبیعیه و اگر هم از سه هفته بیشتر شد ک چه بهتر.  البته در یک پکیج نو بالا رفتن فشار به هیج وجه طبیعی نیست. و در پکیجهایی هم ک بیشتر از سه سال کار کردند هر هفته ای یک بار طبیعیه . البته این زمانها کاملن تقریبی هست و به عوامل مختلفی بستگی داره





دلیل اول افت فشار در پکیج دیواری



وجود نشتی در مدار بسته رادیاتور و پکیج. این نشتی حتی به مقدار خیلی کم در رادیاتورها میتونه باعث افت فشار بشه  . مثلن اگر شما از یکی از رادیاتورها نشتی دارید و در عرض 24 ساعت اندازه یک استکان جمع میشه همین میتونه باعث افت فشار بشه.  دلیل دوم افت فشار پکیج دیواری

بازگذاشتن شیر پرکن پکیج. بعضی مواقع استفاده کنندگان از پکیج دیواری یادشون میره تا شیر پرکن رو بعد از تنظیم فشار ببندند و همین باعث میشه تا بعد از باز کردن شیر ابگرم فشار پایین بیاد و دستگاه خاموش بشه و بلا فاصله بعد از بستن شیر ابگرم فشار دوباره بالا بیاد البته باز گذاشتن شیر پرکن ممکنه باعث افزایش فشار هم در پکیج بشه. دقت کنید تا همیشه

شیر پرکن بسته باشه. شیر پرکن مخالف عقربه های ساعت باز میشه و موافق حرکت عقربه های  ساعت بسته میشه





اگر فشار پکیج بالا رفت
اگر فشار پکیج بالا رفت



3 دلیل عمده افت فشار :



نشتی از لوله هایی که از کف رد شده این احتمال یک احتمال خاص از حالت اول هست یعنی نشتی از مدار بسته رادیاتور . اگر چه به ندرت اتفاق میفته که لوله های رد شده از کف نشتی بدهند اما خود بنده حداقل پنج مورد از نزدیک با همچین مسئله ای برخورد کردم .

سواراخ بودن یا باد نداشتن منبع انبساط : توضیح اینکه منبع انبساط چیه و چرا در صورت نداشتن باد فشار سریع افت میکنه شاید برای شما فایده ی چندانی  نداشته باشه اما تو این حالت  افزایش فشار پکیج رو هم داریم. یعنی این مشکل هم باعث افت فشار میشه و هم باعث افزایش فشار. البته افزایش فشار زمانی اتفاق میفته ک شما دمای پکیج رو از 60 درجه بالاتر تنظیم کنید .

دلیل پنجم افت فشار پکیج دیواری  خرابی شیر پرکن  . اگر شیر پرکن خراب باشه حتی اگه شیر پرکن بسته باشه همون اتفاقات یعنی بالا رفتن و و پایین اومدن فشار پکیج اتفاق میفته در واقع این حالت یه حالت خاص از دلیل دوم یعنی باز گذاشتن شیر پرکن هست . که البته فرقش با اون حالت اینه ک فشار با سرعت خیلی کمی بالا و پایین میکنه  یعنی اگر شیر ابگرم را باز کنید چند دقیقه شاید طول بکشه تا فشار افت کنه دلیل ششم افت فشار پکیج  سوراخ بودن مبدل حرارتی از درون  این حالت بیشتر در پکیجهای تک مبدل اتفاق میفته  وقتی مبدل از درون سوراخ میشه یعنی اب مسیر شوفاژ  با مسیر ابگرم ارتباط پیدا میکنند و باعث بالا رفتن  فشار پکیج یا پایین آمدن فشار پکیج میشه. نشونه های این حالت تقریبن مثل قبلی یعنی خرابی شیر پرکن هست یعنی افت فشار و یا افزایش فشار پکیج با سرعت خیلی کمی اتفاق میفته. البته این اتفاق میتونه در پکیجهای دو مبدل هم اتفاق بیفته ک البته و واقعن به ندرت اتفاق میفته اینها علتهای بالا رفتن فشار پکیج دیواری و پایین امدن فشار پکیج دیواری هستند الته ممکنه علتهای دیگری رو هم بر شمرد ولی معمولن بقیه موارد هم حالت خاصی از همین موارد هستند



اگر فشار پکیج بالا رفت
اگر فشار پکیج بالا رفت



Saturday, 23 December 2017 09:35

فلوسویچ پکیج دیواری

فلوسویچ پکیج دیواری



در این مطلب قصد داریم در مورد فلوسوئیچ پکیج دیواری مطالبی را ارائه دهیم.



تشخیص باز شدن آب گرم مصرفی عملکرد داخلی با باز شدن آب گرم مصرفی تور بین فلو سویچ شروع به چرخش کرده و باز شدن آب گرم مصرفی را به برد اعلام می دارد.





فلوسویچ پکیج دیواری
فلوسویچ پکیج دیواری





نحوه تست کردن فلوسویچ:



می باست قطعه را از محل نصب بیرون آورده و با فوت کردن درون آن از چرخش توربین های آن مطمئن گردید در صورت معیوب بودن فلوسویچ در مود تابستانه با باز شدن آب گرم مصرفی علامت دوش بر روی صفحه نمایش  بردپکیج دیواری ظاهر نمی گردد و پکیج دیواری روشن نشده و آب گرم مصرفی، گرم نمی شود کابل میکرو سویچ فلو سویچ پکیج دیواری وظیفه در پکیج دیواری ارسال سیکنال به برد اصلی عملکرد داخلی کابل میکرو سویچ با چرخش توربین فلوسویچ کابل میکروسویچ فلوسویچ سیکنالی را به برد اعلام می کند.

و برد باز شدن شیر آب گرم مصرفی را تشخیص می دهد نحوه تست کردن کابل میکروسویچ کابل میکروسویچ را از جای خود باز کرده و به روی سطح فلوسویچ نو قرار می دهیم و با دمیدن در فلوسویچ اگر علامت دوش بر روی صفحه نمایش پکیج دیواری ظاهر گردد کابل سالم و گرنه معیوب استدر صورت معیوب کابل میکروسویچ در مود تابستانه با باز شدن آب گرم مصرفی علامت دوش بر روی صفحه نمایش پکیج دیواری  ظاهر نمی گردد و پکیج دیواری روشن نشده و آب گرم مصرفی، گرم نمی شود.



اگر قصد دارید در مورد ریز قطعات پکیج دیواری اطلاعاتی داشته باشید بر روی لینک کلیک کنید.




وظیفه در پکیج دیواری:

تشخیص باز شدن آب گرم مصرفی را به برد اعلام می کند عملکرد داخلی فلوسوییچ از یک توربین و یک سنسور تشکیل شده که با باز شدن آب گرم مصرفی توربین شروع به چرخش کرده و سنسور ها روی فلومتر این چرخش را به برد اعلام می کند و زمانی که آب گرم مصرفی بسته شود توربین از چرخش می افتد نحوه تست کردن فلوسوییچ فلومتر را از جای خود یبرون آورده و فوت کردن در داخل آن از چرخش توربین فلومتر اطمینان حاصل کرده سپس سیم سنسور فلومتر را به آن متصل کرده و پکیج دیواری را در مود تابستانه فرار می دهیم.

اگر با فوت و چرخش توربین پکیج دیواری در مود آب گرم مصرفی فعال گردد سنسور فلومتر نیز سالم می باشد در صورت معیوب بودن فلوسوییچ پکیج دیواری در مود تابستانه با بازشدن آب گرم مصرفی روشن نمی گردد و هیچ عکس العملی از خود نشان نمی دهد یا اینکه پکیج دیواری در مود تابستانه بدون باز کردن آب گرم مصرفی دائما روشن می ماند.







فلوسویچ پکیج دیواری
فلوسویچ پکیج دیواری



محل نصب فلوسوییچ:

در ورودی آب سرد مصرفی به پکیج دیواری و قبل از مبدل قرار می گیرد. مبدل صفحه ای انویه وظیفه در پکیج دیواری گرم کردن آب گرم مصرفی به کمک گردش آب گرم شوفاژعملکرد داخلی مبدل صفحه ای از دو مسیر مجزا و خلاف جهت تشکیل شده که در نقاط زیادی با هم برخورد نقطه ای آن را گرم می کند نحوه تست مبدل صفحه ای با بیرون آوردن مبدل صفحه ای از باز بودن هر دو مسیر عبور آب گرم و شوفاژ اطمینان حاصل کنید و رسوب احتمالی هر دو مسیر را با مواد رسوب گیر شستشو دهید.



در صورت معیوب بودن مبدل صفحه ای اگر پکیج دیواری در مود تابستانه روشن شود ولی آب مصرفی گرم نشود، مسیر آب شوفاژ مبدل صفه ای گرفته یا رسوب دارد ولی اگر آب سرد با فشار وارد پکیج دیواری می شود ولی آب گرم با فشار کم خارج گردد مسیر آب سرد مبدل صفحه ای مسدود شده است محل نصب مبدل صفحه ای معمولا بین دو بلوک رفت و برگشت قرار گرفته و دو بلوک را به هم متصل میکند مبدل صفحه ای مخصوص پکیج دیواری های دو مبدله می باشد که شعله آب شوفاژ را درمبدل اصلی گرم کرده و سپس آب گرم شده شوفاژ با چرخش پمپ بین مبدل اصلی و مبدل صفحه ای باعث گرم شدن آب گرم مصرفی می گردد مبدل دو منظوره وظیفه در پکیج دیواری گرم کردن آب گرم مصرفی و آب شوفاژ.



عملکرد داخلی مبدل دو منظوره:

کاملا درون ½ تشکیل شده که برای اینکه رسوب آب مصرفی کمتر گردد لوله ½ و دو لوله ¾ از دو لوله قرار دارد شعله به آب شوفاژ ½ و آب مصرفی درون لوله ¾ قرار گرفته است آب شوفاژ درون لوله ¾ لوله برخورد کرده و آب شوفاژ گرمای خود را به آب مصرفی می دهد تا رسوب آب مصرفی کمتر گردد

نحوه تست مبدل دو منظوره گر فشار آب گرم مصرفی کم گردد یا فشار آب شوفاژ بدون باز کردن شیر پر کن دائما بالا رود نشان از خرابی مبدل دو منظوره می باشد در صورت معیوب بودن مبدل دو منظوره فشار آب گرم مصرفی کم می گردد یا اینکه فشار آب شوفاژ بدون باز کردن شیر پر کن دائما بالا می رود محل نصب مبدل دو منظوره  بالای محفظه احتراق و تشکلیل شعله قرار دارد.



اگر قصد دارید در مورد ریز قطعات پکیج دیواری اطلاعاتی داشته باشید بر روی لینک کلیک کنید.



 پرسش های متداول درباره مشکلات پکیج ها



پرسشهای متداول راجب اشکالات شما عزیزان. و جواب های گروه همیشه حاضر و جوان و فعال تعمیرکاران:



طبق مبحث ۱۷ مقررات ملی ساختمان (۱۳۹۰) حداقل متراژ قابل تایید برای نصب پکیج در واحد آپارتمانی (مسکونی یا اداری ) ۶۴ متر مربع می باشد و در غیر اینصورت تعبیه دریچه تامین هوای تازه جهت احتراق مناسب در محل نصب پکیج الزامی است .


پکیج فن دار که دارای یک فن هوادهی در بخش اگزوز می باشند در شرایطی استفاده می شوند که یا پکیج در فضای باز ( مانند بالکن و پاسیو ) نصب شده باشد و یا بخشی از مسیر دودکش پکیج بصورت افقی ( بیش از ۳۰ سانتی متر ) باشد.به همین دلیل پکیج دیواری فن دار معمولاً مجهز به یک دودکش مخصوص دوجداره می باشد که جداره داخلی آن دارای قطر۶ سانتیمتر می باشد و دود دستگاه از طریق این لوله به محیط بیرون تخلیه می گردد و قطر جداره خارجی آن ۱۰ سانتیمتر می باشد.




پکیج دو مبدله پکیج هایی هستند که به دلیل دارابودن دو مبدل حرارتی, (یکی برای سیستم گرمایش رادیاتورها و یک مبدل برای تامین آب گرم مصرفی )جریان آب گرم در آنها پیوسته بوده که این امر باعث کاهش رسوب در مبدل و همچنین تامین آبگرم بیشتر می گردد.


پکیج دو مبدله در شرایطی مورد استفاده قرار می گیرد که یا آب ورودی دارای سختی (املاح) زیاد باشد و یا زیربنای آپارتمان بیش از ۱۲۰ متر باشد.



استفاده از یک پکیج گرمایشی برای دو واحد اداری که مصرف آب گرم چندانی ندارند در صورت متناسب بودن قدرت گرمایش پکیج با متراژ واحدهای مذکور و رعایت برخی تمهیدات فنی قابل انجام است . اما در خصوص واحدهای مسکونی با توجه به محدودیت تامین آبگرم در پکیج ها و نیز امکان مصرف آبگرم همزمان در دو واحد مسکونی ، نصب یک پکیج گرمایشی برای دو واحد مسکونی هرچند متراژ کمی داشته باشند مناسب نیست.



 پرسش های متداول درباره مشکلات پکیج ها


من یه پکیج شاپه دارم که مدتیه دائم خودبخود خاموش میشه ووقتی ریست میکنم یه لحظه فن روشن میشه ویه صدای تیک میده ولی فندک نمیزنه وخاموش میشه دوبار اینکارو تکرار میکنه وبعد چراغ ارور فن ودودکش روشن میشه وچشمک میزنه.مواقعی که ضروری نیازش داارم یه دستگاه کوچکی بالای پکیج هست که یه لوله هوا به فن داره ودوتا سیم برق هم بهش وصله همون صدای تیک تیک هم از همونه(اسمشو نمیدونم)بمحض ریست شدن یکی ازسیمهاشا از تو فیشش درمیارم تافن شروع بکار کنه وبعدسیما میزنم سرجاش پکیج روشن میشه ولی بعداز مدتی که هردفعه هم یجوره دباره خاموش میشه.بایدچکارکنم مرسی؟


– اول باید فن را سرویس کنید تا کاملا تمیزبشه.


۲- ونتوری را هم باید بشورید.(قسمتی از فن که شلنگ سفید رنگ بهش وصل شده).
۳- شلنگهای سفید رنگ را هم در بیارید و کاملا توشو تمیز کنید.
و نتیجه را بگید.


تنظیم فشار منبع انبساط.


شیر هواگیری یکی از رادیاتورها را باز کنید تا فشار کاملا افت کنه.یک گیج فشار از همو نهای که باد لاستیک ماشین را باهاشون تنظیم یا چک میکنن ، روی سوزن منبع انبساط قرار بدید ببینید چقدر باد داره.اگر کمتر از یک بار بود باید تا یک بار بادش کنید.دوباره سیستم را پر کنید رادیاتورها را هواگیری کنید. و دستگاه را روشن کنید.


امروز چک کردم در حالت standby هم رفت بالا فشار منبع انبساط رو چجوری چک کنم؟


با سلام:


من یه پکیج شاپه دارم که مدتیه دائم خودبخود خاموش میشه ووقتی ریست میکنم یه لحظه فن روشن میشه ویه صدای تیک میده ولی فندک نمیزنه وخاموش میشه دوبار اینکارو تکرار میکنه وبعد چراغ ارور فن ودودکش روشن میشه وچشمک میزنه.مواقعی که ضروری نیازش دارم یه دستگاه کوچکی بالای پکیج هست که یه لوله هوا به فن داره ودوتا سیم برق هم بهش وصله همون صدای تیک تیک هم از همونه(اسمشو نمیدونم) به محض ریست شدن یکی ازسیمهاشا از تو فیشش درمیارم تافن شروع بکار کنه وبعدسیما میزنم سرجاش پکیج روشن میشه ولی بعداز مدتی که هردفعه هم یجوره دباره خاموش میشه.بایدچکارکنم مرسی؟


– اول باید فن را سرویس کنید تا کاملا تمیزبشه.





سوالاتی درباره پکیج
سوالاتی درباره پکیج


۲- ونتوری را هم باید بشورید.(قسمتی از فن که شلنگ سفید رنگ بهش وصل شده).


۳- شلنگهای سفید رنگ را هم در بیارید و کاملا توشو تمیز کنید.


و نتیجه را بگید.


من یه پکیج از بوتان مدل اوپتیما ۲۸k ومدار بسته هست.


البته ما اونو توی خونه کارگذاشتیم و هوای خونه رو برای سوختن استفاده می کنه و از بیرون هوا نمیکشه

.
این پکیج ما روزی دو یا سه بار خاموش میشه نمایندگی ده بار اومده تنظیم فشار گاز کرده و بازم همون آشه و همون کاسه


آخرش به ماگفت که از کمبود هواس که اینطور خاموش میشه آیا اینو گفته که بپیچونه یا واقعاً این طوریه؟


یکی از پنجره هارو باز بذارید ببینید باز خاموش میشه یا نه.اگر باز خاموش بشه مشکل نمیتونه از کمبود اکسیژن باشه.


برای فن دار بودن پکیج باید مشخص باشه آپارتمان شما چند طبقه است و شما در طبقه چندم هستید.و شرایط دودکش چطوری هست، آیا کاملا مستقیم یا پیچ و خم داره.و اینکه ارتفاع دودکش چندمتره.و محل قرار گرفتن پکیج هم خیلی مهمه.مثلا اینکه پ

پکیج توی فضای آزاد مثل تراس قرار داره یا توی آشپزخانه ،اتاق پکیج یا فضا های دیگه.


پکیج های دیواری در ظرفیت های ۲۴ و ۲۶ و۲۸ و۳۲ و۳۵ و۳۷ هزار ساخته میشن. به فرض مثال:


شرکت بوتان فقط ظرفیت های ۲۴ و ۲۸ هزار تولید میکنه.
شرکت الجی ظرفیت های ۲۴ و ۲۶ و ۲۸ هزار تولید میکنه.
شرکت بوش ظرفیت های ۲۴ و ۲۸ و ۳۵ هزار تولید میکنه.
شرکت فرولی ظرفیت های ۲۴ و ۳۲ و ۳۷ هزار تولید میکنه.


برای تعین قدرت پکیج یک فرمول تجربی وجود داره:



متراژ واحد مسکونی را درعدد ۱۵۰ (کیلو کالری) و متراژ واحدهای اداری را در عدد ۱۰۰ (کیلو کالری) ضرب می کنیم.و عدد بدست آمده ظرفیت پکیج را مشخص میکنه. واحد مسکونی شما ۹۰ متر که باید در ۱۵۰ ضرب بشه که میشه۱۳۵۰۰ کیلو کالری در نتیجه شما باید نزدیکترین ظرفیت به این مقدار را پیدا کنید که میشه ۲۴۰۰۰ کیلو کالری.


وبا توجه به این فرمول یک اصل کلی اینه که تا متراژ ۱۵۰ متر پکیج ۲۴ هزار انتخاب میشه و در متراژهای بالاتر با توجه به مارک پکیج ظرفیت های بالاتر را انتخاب میکنیم.


سلام پکیح برای واحد ۹۰ متری طبقه دوم


چه برندی


فن دار یا بدون فن


و اینکه من نمیدونم قدرتش رو چه جوری میگن و اینکه قدرتش چقدر باشه


که به سازنده بگیم از اون بگیره برای مشارکت


پکیج روکا مدل سارا نصب کردم در بعضی مواقع که مصرف اب در حمام در حال انجام هستش شیر اب گرم اشپزخانه که باز میشود ویا گاهی اولین مصرف کننده که باز میشود صدای جرقه زن پیلت میاد و پس از چند ثانیه صدای انفجار وروشن شدن مشعل انجام میشود این صدای انفجار گاها انقدر زیاد هستش که شیشه ها میلرزه لطفا راهنمائی بفرمائید:


باید ببینید که آیا جرقه زن درست عمل میکنه و جرقه های که میزن به خوبی دیده میشه یا خیلی ضعیفه.


۱- اگر جرقه ضعیف بود الکترود جرقه زن را سرویس کنید و دوباره بررسی کنید که آیا مشکل رفع شده یا نه.


۲- اگر مشکل برطرف نشده.و جرقه به خوبی زده نمیشه باید جرقه زن را تعویض کنید.


۳- فشار گاز را باید بررسی کنید تا از ۲۰ میلی بار بیشتر نباشه اگر بیشتر بود باید کمش کنید.


اگر الکترودها(الکترود جرقه و الکترود یونیزه کننده) را سرویس کردید و مشکل حل نشده ، و جرقه های زده شده توسط الکترود جرقه ضعیف بود باید جرقه زن روی برد یا برد را به صورت کامل تعویض کنید.( اگر بتونی جرقه زن را به صورت تکی پیدا کنی خیلی

خوبه و الا باید یک برد کامل بخری که بردهای پکیج روکا خیلی گرونه)


فشار گاز را باید با فشار سنج تنظیم کنید ،که کار شما نیست. ولی شما برای امتحان میتونید تا جای که امکان داره فشار گاز را با بستن شیر گاز کم کنید هرچند این روش به طور کامل فشار را کم نمی کنه ولی میشه فهمید که آیا مشکل از فشار گازه یا نه









با سلام و خسته نباشید:


الکتروده ۲دوتا هستند هردو سرویس کردم با سنباده نرم


دبی آب سرد ورودی به پکیج بوتان باید بین ١١ تا ١٣ لیتر بر دقیقه باشه ،کمتر یا بیشتر شدن اون منجر به نوسان دمائ آب یا همون سرد و گرم شدن اون میشه


سر راه آب سرد ورودی به دستگاه شما حتما یک شیر نصب شده و یا از شیلنگ شیردار استفاده شده ،پیشنهاد میکنم شیر را در حالت نیم باز بزارید


یه راه حل دیگه جرم گیری دستگاه تون هست ،احتمال اینکه مبدل پکیج گرفته باشه زیاده


راه حل دیگه استفاده از قطعه کاهنده دبی سر راه آب سرد ورودیه ،میتونید از خدمات بوتان أونو بخواین


یادتون نره اگه در ساختمان طبقاتی زندگیمیکنید و احیانا یه پمپ بعد کنتور نصب کردین فشار ماکزیمم آنرا روی ٢/۵ تا ٣ قرار بدین


شما پکیج ایساتیس را توصیه میکنید یا آریستون.





پرسش های متداول درباره مشکلات پکیج ها




من با اکثر دوستان نزدیکم که نمایندگی اریستون دارن صحبت کردم اونا اصلاً از آریستون رضایت ندارن. اما از ایساتیس راضی هستند و اعتقاد دارن که ایستاتیس خیلی از آریسون بهتره.و میگن که پکیج های آریستون وقت تعمیرات خیلی خیلی بد قلقی میکنن.



و هم داد تعمیرکارو در میارن (هی باید به دستگاه سر بزنن ) هم سرو صدای مشتری (چون قطعاتش خیلی گرونه ) .


سلام،یه خبر خوب اینکه شنیدم آریستون پکیج قدیمی و مستعمل میگره بجاش پکیج نو با پانصد هزارتومان تخفیف میده،خواستید تعویض کنین مدل ماتیس ٢۴ اونا بگیر


البته فراموش نکنیم که تکنولوژی پکیج در اختیار اروپا و آمریکا هست و تا قبل از ورود پکیج های به اصطلاح إیرانی و چینی به بازار ایران ،این پکیج های ایتالیایی و آلمانی بود که پیشرو بودند ، خوب چند سالی است که با افزایش نرخ دلار قطعات یدکی و هزینه سرویس و نگهداشت این دستگاهها نیز افزایش یافته ، آریستون از سال ۲۰۰۸ طرح گالیلو را اجرا کرد و نسل جدید پکیج های کمبی را با بهره گیری از تکنولوژی بردالکترونیک پیشرفته و مجهز به صفحه نمایش و سیستم کامفورت آبگرم بهداشتی و بکارگیری کامپوزیت به جای قطعات برنجی و امکان تشخیص کنترلگرهای حرارتی باسیم و بیسیم روانه بازار نمود ، …..



همزمان با ورود نسل جدید این پکیج ها به بازار ایران برخی ایرادات اون هم آشکار شد ازجمله خرابی برد،فلوسوییچ و پمپ،ولی در حال حاضر انصافا به جز قیمت بالای آن ، دانش پایین برخی تکنسینهای مجاز آن و نصب غلط ایرادی به خود دستگاه نمیتونم بگیرم ،….دارم سعی میکنم خلاصه گویی کنم ولی اگه مشتاق بودین میتونم موشکافانه تر بحث رو دنبال کنیم،.




موضوع اینه که بعضی از تکنسینها قلق ها را نمیشناسن و میگن عیب از دستگاست،مثال میزنم ؛


١- بعضی ها به جای کنترل فشار گاز ورودی در همون ابتدای کار میرن شیر برقی گاز رو دست کاری میکنن و از اون پس فامیلیشون با مشتری شروع میشه



٢- به جای کنترل دبی آب ورودی ،خروجی گاز را تغییر میدن و …


٣- به وضعیت سیفونی شدن به عامل خرابی پمپ و جام شدن روتور نمی پردازن و دائم پمپ عوض میکنن و …..


بگزریم ؛ ایساتیس پیچیدگی آریستون رو نداره و حساسیت پرشر سوییچ آب ، برد و پمپ و پرشر هوا ی اون کمتره ضمن اینکه قیمت قطعات اون توی رنج بوتان هست ،


از بعد کیفیت ایساتیس مشکلاتش رو تو این چند ساله به سرعت حل کرده و تونسته رضایت مشتریاشو ارتقا بده،

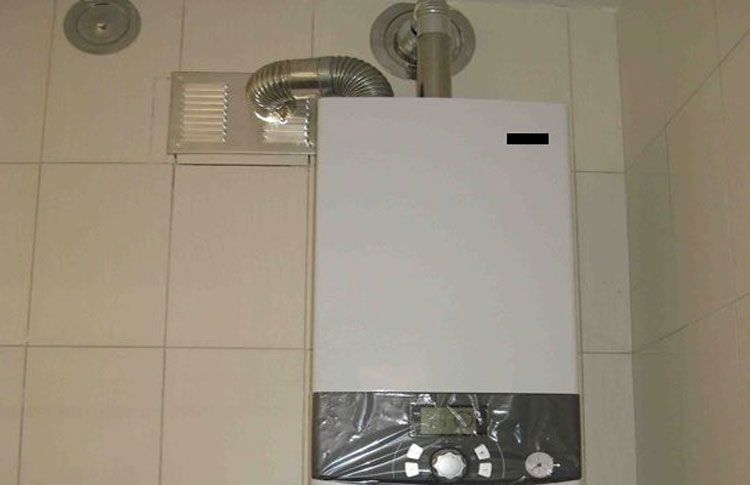

راهنمای نصب پکیج دیواری شرایط مورد نیاز محل نصب دستگاه : حجم فضای محل نصب دستگاه :



محل نصب دستگاه باید کلیه شرایط مورد نیاز دودکش را دارا باشد .


به ازاء هر کیلو وات توان دستگاه به ۱ متر مکعب فضا نیاز است.



به طور مثال دستگاهی که ۲۴ کیلو وات توان دارد به ۲۴ متر مکعب فضا نیاز دارد.




در صورتی که حجم محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد، باید فضای محل نصب دستگاه را به اتاق مجاور و یا فضای آزاد ارتباط داد که می توان بوسیله بریدن بالا و پایین درب اتاق به اندازه ۵ سانتیمتر و یا قراردادن هواکش های مشبک در بالا وپایین درب فضای محل نصب دستگاه را به اتاق مجاور به صورت دائماً باز ارتباط داد.



نکته مهم :



در صورتی که فضای محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد و نیاز بود که فضای محل نصب دستگاه به اتاق مجاور و یا هوای آزاد ارتباط داده شود حتماً باید نوع ارتباط دائماً باز باشد.
به طور مثال نمی توان از پنجره های قابل باز و بسته شدن و یا فن استفاده نمود، زیرا ممکن است که پنجره بدلیلی بسته شود و یا فن خراب شود و اکسیژن اتاق توسط دستگاه مصرف شود و باعث خفگی افرادی که در آن اتاق هستند بشود.



اکسیژن مور د نیاز دستگاه :


علاوه بر اینکه به ازاء هر کیلو وات توان دستگاه به ۱ متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه یک دریچه یا پنجره دائماً باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود.




محل هایی که نمی توان دستگاه را در آنجا نصب نمود :



هرگز نباید دستگاه دودکش دار را در مکان هایی زیر ۸ متر مکعب یا فضاهای بسیار کوچک نصب نمود.


هرگز نباید دستگاه ها را در دستشویی، توالت، حمام ، رختکن، زیرزمین و امثال آن نصب نمود.


هرگز نباید دستگاه ها را در مکان هایی که احتمال خطر آتش سوزی دارند مانند : انبار کاغذ، تینر، رنگ و امثال آن نصب نمود.


هرگز نباید دستگاه ها را در محل هایی که در آن گاز های اسیدی موجود می باشد ( مانند بالای ماشین لباسشویی و …….) که باعث خوردگی اجزاء داخلی دستگاه شود نصب نمود.



پرسش های متداول درباره مشکلات پکیج ها



Sunday, 08 October 2017 02:33

انواع مشکلات پکیج ها



انواع مشکلات پکیج ها



صدای زیاد پکیج بوتان هنگام استفاده از آب گرم و سپس قرمز شدن چراغ و خاموش شدن پکیج از چیست؟


علت صدای زیاد پکیج بوتان هنگام استفاده از آب گرم و سپس قرمز شدن چراغ و خاموش شدن پکیج به علت رسوب گرفتن مبدل دستگاه می باشد و نیاز به اسید شویی مبدل پکیج می باشد .منبع انبساط میتواند علاوه بر اینكه افزایش حجم آب را كه بر اثر گرما ایجاد میشود را خنثی نماید میتواند كمبود فشار آب را نیز درسیستم جبران نماید(منبع انبساط بازعلاوه بر دو ویژگی ذكرشده میتواند نقش تغذیه سیستم را نیز بازی نماید)



انواع منبع انبساط:



1) منبع انبساط باز

2) منبع انبساط بسته



منبع انبساط باز:

چون منبع انبساط با اتمسفر هوادر ارتباط است بنابراین فشاروارد برروی سیال آن حدود یك اتمسفر میباشد ودرسیستم های حرارت مركزی منازل بسیاركاربرد دارد



منبع انبساط بسته:



منبع انبساط بسته در پكیج ها ویا درجاهایی كه نیازبه آب داغ(بیش از100درجه) میشود مانندبیمارستانهاو...



منبع انبساط بسته پكیج شامل دوصفحه میباشد كه درقسمت وسط آن یك دیافراگم پلاستیكی وجود دارد بطوری كه ارتباط داخل مخزن را كاملا بایكدیگر قطع میكنددریكطرف صفحه دیافراگمی،هوا یایك گاز بی اثرمثل نیتروژن (ازت)،(بافشاریك اتمسفر)ودر طرف دیگر آب مدار گرمایشی قرار میگیرد چناچه فشارآب درون سیستم بالا برود آب مدار گرمایشی به صفحه دیافراگمی فشار وارد میكند وطرف دیگر دیافراگم كوچكتر میشودواجازه افزایش حجم را به سیستم میدهد منبع انبساط پكیج معمولا درظرفیت های6-8لیتری ساخته میشود وبسته به ظرفیت وآبگیری سیستم گرمایش متغیر میباشد..انواع مشکلات پکیج ها







انواع مشکلات پکیج ها
انواع مشکلات پکیج ها




انواع مشکلات پکیج ها



بوتان اپتیما آبگرم مصرفی حمام و سرویس های بهداشتی را گرم نمی كند و با بازكردن آب پكیج روشن شده و دوباره خاموش می گردد .در این صورت باید چه کاری انجام داد؟



با بررسی انجام شده از طریق كارشناسان خدمات تعمیرکاران مشخص گردید علت این امر این است كه شیر  آب به دلیل ورود رسوب و سنگ ریزه در حالت نیمه باز مانده و ابگرم ورودی به مبدل آبگرم مصرفی بای پس می شود و لذا امكان گرم نمودن آبگرم مصرفی در مبدل وجود ندارد و آگرم مصرفی سرد می شود .


چرا پس از یك حمام طولانی و پی در پی ، رادیاتورها سرد می شوند؟ و حالا جواب گروه تعمیرکاران :


با توجه به اینکه در پكیج ، اولویت اول با آب گرم مصرفی است.مادامی كه در هر موقعیتی ، آب گرم مورد استفاده قرار می گیرد، پكیج از گرم نمودن آب گرم گرمایشی خودداری می نماید و آب گرم مصرفی را گرم می نماید لذا در صورت طولانی شدن زمان

استفاده از آبگرم مصرفی رادیاتورها سرد می شوند .

به جهت جلوگیری از سرد شدن رادیاتورها بهتر است از باز نمودن بیش از 5 دقیقه آبگرم مصرفی خودداری گردد و در فواصل 5 دقیقه حداقل 3 دقیقه مصرف آبگرم مصرفی را متوقف نمایید تا آب مسیر شوفاژها گرم شود و رادیاتورها سرد نگردند.





انواع مشکلات پکیج ها


عیب ۱ : سیستم گرمایش کار میکند ولی رادیاتورها گرمای مطلوب را ندارند علت چیست؟


علت ها :


۱- کوتاه بودن ارتفاع شعله (به علت کم بودن فشار گاز ساختمان و یا تنظیم نبودن شیرگاز)


۲- کم بودن ظرفیت حرارتی دستگاه نسبت به بار گرمایشی ساختمان


۳- وجود هوا در مدار


۴- نیمه باز بودن شیرهای رفت و برگشت دستگاه


۵- ضعیف شدن فنر سوپاپ بای پاس یا رسوب گرفتن دریچه آب (سوپاپ نیمه باز مانده است)


۶- استفاده از سوپاپ بای پاس نامناسب


۷- کاهش دقت NTC گرمایش


۸- وجود اشکال در پمپ ( ۱/دورپایین۲/دبی کم۳/شکستن پروانه پمپ۴/وجود شن و ماسه در پمپ)


۹- پایین بودن فشار در مدار گرمایش


۱۰- رسوب گرفتن مبدل و رادیاتورها


۱۱- استفاده از رادیاتورهای با جنس نا مرغوب


۱۲- استفاده از دودکش نامناسب


۱۳- وجود خرابی در شیر سه راهه (در نوع دو مبدله)


۱۴- خرابی کلید حرارتی یا استفاده از کلید حرارتی نا مناسب


۱۵- لوله کشی نامناسب مدار گرمایش (پیچ و خم های زیاد – سایز نامناسب )


۱۶- جابجا بستن لوله های رفت و برگشت رادیاتورها


۱۷- خرابی پتاسیومتر گرمایش


۱۸- نزدیکی بیش از حد رادیاتور به پکیج ( بویژه در لوله کشی انشعابی )


۱۹- خرابی برد کنترل





 چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟



در میان کاربری های متفاوت و متنوع انرژی در صنعت، انرژی مصرفی برای تأمین بار گرمایشی یکی از مهمترین زیر شاخه ها از مصارف انرژی است که ظرفیت بالایی را نیز جهت جلوگیری از تلفات انرژی دارا می باشد. علیرغم وجود تجهیزات و اجزاء گوناگون مرتبط با تأمین بار گرمایشی در ساختمان ها، در کل دنیا همچنان دیگ ها ( و خصوصاً در کشورمان دیگ های چدنی ) نقش اصلی و بنیادین را در تأمین این بار عهده دار می باشند

. اما طی سالهای اخیر متأسفانه بدلیل عدم نظارت های کافی، شاهد عرضه بی رویه و کارشناسی نشده پکیج های دیواری وارداتی هستیم، و این در حالی است که هیچ گونه استاندارد و مقررات ملی لازم الاجرا و مشخصی در زمینه کاربری این تجهیز وجود نداشته و از اینرو حتی در میان مهندسین کشورمان نیز ابهامات اساسی برای کیفیت بهره برداری، نظارت بر اجرا و نصب این تجهیز وجود دارد. شاید صرفاً بتوان دلیل استقبال از پکیج های دیواری را مستقل کردن واحدهای آپارتمانی از لحاظ مصرف گاز دانست، در حالیکه به هیچ وجه نمی توان این راه حل را ذاتاً یک راهکار کارآمد و دائمی برای حل مشکلات سیستم های گرمایشی و خصوصاً مصارف بی رویه گاز در بخش مسکونی در کشور به شمار آورد

. به منظور اطلاع رسانی و آگاهی هرچه بیشتر شما، در قالب این مقاله سعی بر آن است که پاره ای مشکلات پیش رو در استفاده از پکیج دیواری بجای یک واحد موتورخانه حرارت مرکزی سالم و مجهز مرور گردد. امید است که در گزینش و پیشنهاد تجهیزات گرمایشی دقت نظر بیشتری صورت پذیرفته و با دیدی بازتر و عمیقتر اقدام به انتخاب یا تبلیغ تجهیزات گرمایشی وارداتی پرضعفی از این دست نمائیم.


مشکلات پیش رو در استفاده از پکیج دیواری را می توان در چند بخش مورد بحث و بررسی قرار داد :


1- مشکلات پکیج های دیواری از دیدگاه کاربری در فضای بهره برداری
2- مشکلات پکیج های دیواری از دیدگاه مسائل مصرف سوخت
3- مشکلات پکیج های دیواری از دیدگاه اقتصادی-اجتماعی


1- مشکلات پکیج های دیواری از دیدگاه کاربری در فضاهای مورد بهره برداری :


بسیاری از مشکلات پکیج های دیواری به نوع کاربری آنها در فضاهایی مورد بهره برداری مرتبط می شود. از جمله مصادیق بارز این نقائص و ضعف ها میتوان موارد زیر را برشمرد.


1-1- امکان برگشت دود از دودکش پکیج دیواری به داخل فضای مسکونی در اثر باد شدید : می دانیم که در پکیج های دیواری با محفظه احتراق باز بدلیل آنکه مشعل آنها به صورت اتمسفریک است، لذا خروج دود از محفظه احتراق آنها با سرعت و فشار بسیار کمی توأم است. همین امر می تواند در مواقع وجود باد شدید بسیار مخرب بوده و سبب برگشت محصولات احتراقی به فضای مسکونی گردد که یکی از عوامل اساسی بروز مرگ و میر ناشی از گاز گرفتگی در فضاهای مسکونی می باشد.


1-2- مشکلات ناشی از نصب تجهیز پکیج دیواری در خود فضای مسکونی و خصوصاً در آشپزخانه :



می دانیم که پکیج دیواری نیز همانند تمام تجهیزات دیگر نیاز به تعمیر و نگهداری ادواری و یا بازدید توسط سرویس کاران دارد. پکیج های دیواری که در فضای مسکونی و خصوصاً آشپزخانه نصب می گردند از لحاظ دشواری های سرویس و نگهداری اعم از خیس شدن کف و دیوارهای فضا، آلودگی و سیاه شدن اطراف محل نصب، سر و صدای ناشی تعمیر و نصب، الزام به تردد و عبور و مرور سرویس کاران در فضای نصب در حریم محل سکونت، امکان نشت آب و بروز خسارت از طرف یک واحد به واحد متناظر در طبقه پائین ناشی از پکیج دیواری و تمام موارد و مشکلاتی از این قبیل، می توانند سبب بروز مشکلات و گلایه مندی هایی نزد کاربران گردد. اما متقابلاً موتورخانه حرارت مرکزی در عین اینکه نیاز مند تمام سرویس و نگهداری های ادواری می باشد اما هیچ یک از این مشکلات را در خود حریم فضای محل سکونت برای خانواده ها ایجاد نکرده و تمام این مشکلات محدود به فضای موتورخانه می باشد.





دلایل بالا رفتن خطرات پکیج


1-3- استفاده از هوای خود فضای مورد استفاده برای احتراق سوخت در مدلهای غیر هرمتیک : می دانیم که بسیاری از مدلهای پکیج دیواری دارای محفظه احتراق بسته نبوده و لذا امکان استفاده از دودکش های دوجداره برای تأمین هوای احتراق از خارج ساختمان و پیش گرمایش آنرا ندارند. در این مدل ها حجم بسیار بزرگی از هوای لازم برای احتراق باید از خود فضای گرم شونده تأمین گردد. مگر آنکه پکیج در بیرون از فضا مثلاً در بالکن نصب گردیده باشد. برای توجیه بیشتر این مطلب به ذکر یک مثال ساده و روشن بسنده می شود. یک پکیج دیواری با توان حرارتی 28 کیلووات با محفظه احتراق باز، دارای حداکثر مصرف گاز تقریباً برابر با 5/2 متر مکعب در هر ساعت می باشد. از سوی دیگر می دانیم که یک متر مکعب گاز برای احتراق به حدود 12 متر مکعب هوا نیاز دارد. لذا این پکیج در صورت کارکرد با کل ظرفیت، در یک ساعت به حدود 30 متر مکعب هوا نیاز دارد که آنرا مستقیماً از هوای فضای مورد کاربری تآمین خواهد نمود. لذا در صورت نصب این پکیج در یک فضای با مساحت 100 متر مربع، ظرف مدت 10 ساعت کل هوای آن فضا صرف احتراق سوخت در مشعل پکیج دیواری مذکور خواهد شد.




با این توضیحات دو حالت پیش روی کاربران پکیج دیواری است :


الف ) ساختمان بر اساس مبحث 19 مقررات ملی ساختمان و با استفاده از اصول درزبندی بنا اجرا شده باشد و میزان تهویه هوا در فضای مذکور مطابق با مبحث 19 و در حد پائینی قرار داشته باشد. در این حالت پکیج دیواری که هوای احتراق را از خود فضای بهره برداری دریافت می کند، می تواند مخاطرات جدی در تأمین سلامت و بهداشت ساکنان در فضای مورد استفاده ایجاد نماید.


ب ) اجازه ورود هوا به فضا به منظور جایگزینی آن با هوای مصرف شده طی فرآیند احتراق در مشعل پکیج داده شود. در این شرایط ساختمان در بدترین حالت ممکن از لحاظ مصرف سوخت قرار خواهد گرفت. زیرا پر واضح است که بیش از 50 درصد مصرف سوخت هر نوع وسیله گرمایشی صرف غلبه بر بار حاصل از تعویض هوا در فضا می گردد. همین دلیل بوده است که بند 3 ماده 17-7-5-7 مبحث 17 مقررات ملی ساختمان به منظور محدودیت نصب وسایل گازسوز پر مصرف از قبیل پکیج دیواری در واحدهای کوچکتر از 60 متر مربع به تأیید و تصویب رسیده و رعایت آن الزامی است. (شرح بند 3 ماده 17-7-5-7 مبحث 17 مقررات ملی ساختمان:

نصب وسایل گازسوز پر مصرف نظیر پکیج در واحدهای مسکونی یا غیر مسکونی که مساحت آنها کمتر از 60 متر مربع می باشد ممنوع است، مگر آنکه هوای مورد نیاز برای احتراق گاز مصرفی آنها از طریق دریچه دائمی که مستقیماً به هوای آزاد راه دارد تأمین شود.) حال آنکه می دانیم در سیستم های حرارت مرکزی هوای لازم برای احتراق توسط یک فن از بیرون ساختمان به داخل موتورخانه وارد شده و مستقیماً صرف احتراق می گردد و هیچ گونه مشکلی ایمنی و سلامتی را برای کاربران آن سیستم ها ایجاد نمی نماید.


1-4- عدم امکان بهره برداری از این تجهیزات در پایانه های حرارتی با افت فشار بالا : در بسیاری از تجهیزات گرمازا از قبیل یونیت هیتر یا فن کوئل، بعلت عبور آب از میان کویل آنها، افت فشار زیادی را بین ورود و خروج آب گرم از آنها وجود دارد، به نحوی که با مراجعه به منحنی مشخصه عملکرد (performance curve) پمپ مورد استفاده در پکیج دیواری، پمپ مذکور در دبی مورد نظر امکان غلبه بر افت فشار این تجهیزات را ندارد. رویهم رفته پمپ مورد استفاده در پکیج دیواری را می توان فقط برای منازل با سیستم رادیاتوری پیشنهاد قطعی نمود و در عوض برای کاربران سیستم فن کویل یا یونیت هیتر باید حتماً از جوابدهی پمپ پکیج بر اساس منحنی مشخصه آن اطمینان حاصل نمود.

از سوی دیگر بدلیل فرم بدنه خاص پمپ پکیج دیواری و جاگیری خاص آن در یک فضای محدود، امکان تعویض پمپ و جایگزینی آن با مدلی قویتر تقریباً وجود ندارد. حال آنکه در سیستم های حرارت مرکزی، بسته به تجهیزات قرار گرفته در مدار، امکان انتخاب هر مدل پمپ و یا تعویض و تغییر مدل پمپ به هر نحوی به سادگی امکان پذیر است و تجهیزات قرار گرفته در مدار گرمایش هیچگونه محدودیتی در گزینش مدلی از پمپ ایجاد نمی نمایند.







چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟
چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟




1-5- امکان بروز پدیده کاویتاسیون و خوردگی در پروانه پمپ : می دانیم چنانچه به هر دلیل اعم از فشار پائین در مقاطعی از سیستم یا جوشیدن آب یا هواگیر بودن سیستم، حبابهایی در سیستم ایجاد گردد، این حباب ها بدلیل حرکت و ترکیدن در سیستم لوله ها و خصوصاً در پمپ، می توانند ایجاد خوردگی شدید در بدنه پروانه های پمپ نموده و در طی زمان آن را کاملاً تخریب نمایند.



ضمناً می دانیم که یکی از دلایل اصلی بروز این پدیده عدم استقرار پمپ در پائین ترین نقطه سیستم گرمایشی می باشد. چنانچه پکیج دیواری در حالتی نصب گردد که پمپ آن در ارتفاع نسبتاً بالاتری از سایر اجزای سیستم از قبیل یک یا چند دستگاه از رادیاتورها قرار داشته باشد،

در این شرایط امکان بروز پدیده مخرب کاویتاسیون در پروانه پمپ پکیج دیواری کاملاً محتمل است. حال آنکه در سیستم های حرارت مرکزی، بدلیل استقرار اجباری موتورخانه در نقاط پایینی ساختمان، معمولاً پمپ در کف پائینترین نقطه سیستم قرار داشته و احتمال ایجاد خوردگی در پروانه پمپ در اثر پدیده مخرب کاویتاسیون تا حد بسیار زیادی از بین می رود.




1-6- عدم وجود مخزن ذخیره آبگرم بهداشتی در پکیج های دیواری : مطابق با اکثر استانداردهای تأمین آسایش در ساختمان، وجود منبعی برای ذخیره آبگرم بهداشتی برای مصارف خانوار ضروری دانسته شده و مقادیر آن نیز بسته به تعداد نفرات ساکن در فضای مذکور و نوع کاربری فضا آورده شده است. اما می دانیم که اکثریت پکیج های دیواری فاقد منبعی برای ذخیره آبگرم بهداشتی بوده و از حیث مقدار مصرف آبگرم بهداشتی می توانند محدودیت هایی ایجاد کنند. در این محصولات تأمین آبگرم بهداشتی عمدتاً بر پایه تأمین آبگرم به صورت لحظه ای بوده و تأمین دبی های بالا برای آن نیز با توجه به ظرفیت پائین پکیج دیواری امکانپذیر نیست. این در حالی است که سیستم حرارت مرکزی امکان آماده سازی و تأمین آبگرم بهداشتی با حجم بسیار مناسب را برای یک یا چندین خانوار امکانپذیر نموده و هیچ محدودیتی در این زمینه ندارد.


1-7- وجود نویز در فضای مسکونی: میزان دسیبل نویز تولیدی در یک دستگاه پکیج دیواری و خصوصاً بسیاری از مدلهای موجود در بازار داخلی، در پاره ای موارد از حد مجاز یک فضای مسکونی بالاتر است، که البته این نویز بصورت دائم در آن فضا وجود دارد. منبع تولید این نویز را می توان در پمپ، مشعل، فن هرمتیک و همینطور لرزش خود پکیج بر روی دیوار دانست که در بسیاری موارد نارضایتی کاربران پکیج های دیواری را در پی دارد. البته نویز در سیستم های حرارت مرکزی نیز وجود داشته و مطمئناً مقدار آن نیز از پکیج دیواری به مراتب بالاتر است. این نویز از منابعی از قبیل مشعل و پمپ ها ناشی می شود. اما با این حال معمولاً بدلیل استقرار اجباری موتورخانه در نقاط پایینی ساختمان، نویز ایجاد شده توسط تجهیزات در بدترین حالت حداکثر بر روی یک یا دو واحد از آپارتمانها تأثیر منفی داشته باشد که البته آن نیز با استفاده از عایق های ساده و ارزان صوتی در دیوارهای موتورخانه به راحتی و کاملاً قابل پیشگیری است.



 چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟


1-8- خطرات ناشی از انفجار گاز در فضای مسکونی ناشی از عملکرد ناقص شیر کنترل گاز پکیج : شیر گازی پکیج دیواری دارای اجزاء مکانیکی بوده که در صورت کیفیت پائین یا خستگی و فرسودگی به مرور زمان می توانند عملکرد صحیح خود را از دست بدهند. موارد قابل توجهی مشاهده شده است که شیر کنترل گاز پکیج دیواری به درستی عمل ننموده و گاز بدون اینکه با جرقه مشتعل گردد در یک فضای کوچک در شیر گاز حبس شده و به ناگاه و با حجم بسیار زیاد به اتاقک احتراق آزاد شده است. سپس در صورت فعال شدن سیستم جرقه زنی پکیج به ناگاه انفجاری در آن حجم گاز محبوس صورت گرفته که خسارات جزئی یا بعضاً بسیار خطرناک را در پی داشته است. چون پکیج بعنوان یک وسیله گاز سوز در خود فضای مورد بهره برداری نصب می گردد، متأسفانه بروز چنین حوادثی می تواند بعضاً برای ساکنان آن فضای مسکونی مخاطراتی جدی ایجاد نماید.


2- مشکلات پکیج های دیواری از دیدگاه مسائل مصرف سوخت :



در حال حاضر مصرف سوخت در دنیا به طور سرسام آوری رو به ازدیاد می باشد. بشر مترقی امروزه برای کلیه کارهای روزمره خود به انرژی نیازمند است، بطوریکه بدون آن زندگی او مختل می گردد. بنابراین در عرصه جهانی در راستای مصرف بهینه و تولید هر چه بیشتر، کشورها، جوامع و صنایعی موفقتر خواهند بود که در این رقابت با تحقیقات و مطالعات، موفق به یافتن و پس از آن به کار بردن راه های جلوگیری از اتلاف انرژی شوند.



اما پکیج های حرارتی دیواری از نقطه نظر مسائل انرژی دارای ضعف ها و ناهماهنگی هایی می باشند که متأسفانه شاید از دید عمومی کاربران این تجهیزات پوشیده باشد. از جمله مصادیق بارز این نقائص و ضعف ها میتوان موارد زیر را برشمرد.


2-1- نیاز به ادوار رسوب گیری متعدد در حین سرویس دهی پکیج دیواری :



می دانیم که تأمین آبگرم بهداشتی در عمده پکیج های دیواری به صورت لحظه ای و توسط یک مبدل حرارتی صفحه ای صورت می پذیرد. اما از سوی دیگر در بسیاری از نقاط کشور، آب بهداشتی دارای رسوب (یا در اصطلاح عامیانه گچ) بسیار بالایی بوده و همین عامل در ایجاد رسوب و انسداد در بین لایه های مبدل صفحه ای نقش بسیار مؤثری دارد. رسوب گرفته بودن مبدل حرارتی صفحه ای سبب کاهش بسیار شدید راندمان انرژی در مبدل گردیده و همینطور آسایش کاربران آن سیستم را بنحوی تحت شعاع قرار می دهد که رسوب زدایی هر چه سریعتر آنرا ضروری می نماید.



برای رفع رسوب از بین لایه های مبدل حرارتی صفحه ای، نیاز به اسید شویی ادواری توسط افراد می باشد که دشواری ها و شرایط خاص خود را برای کاربران این سیستم ها در پی خواهد داشت. علیرغم وجود این مشکلات برای پکیج های دیواری، در سیستم های حرارت مرکزی که دارای مبدل حرارتی شامل کویل مسی و یک منبع ذخیره آبگرم به حجم مورد نیاز می باشند، مشکل رسوب گرفتگی در بخش کویل مسی و نتیجتاً انتقال حرارت ناکافی بسیار کمتر به چشم می خورد.


2-2- عدم امکان تخصیص همزمان توان گرمایی حاصل از احتراق سوخت به تأمین بار گرمایشی فضا و همینطور آبگرم بهداشتی : همانطور که می دانیم تقریباً در عمده پکیج های دیواری موجود در بازار، اولویت عملکرد آنها با تأمین آبگرم بهداشتی است، بدین معنی که چنانچه در فصل سرما که سیستم در حال تأمین بار گرمایشی مورد نیاز برای فضای مربوطه است، اگر حتی یکی از شیرهای آبگرم بهداشتی به میزان بسیار جزئی باز شود، سیستم به صورت اتوماتیک تأمین آبگرم برای سیستم رادیاتورها را متوقف نموده و تمام توان حرارتی خود را مصروف به تأمین آبگرم بهداشتی لحظه ای می کند. از اینرو چنانچه مدت زمان استفاده از آبگرم بهداشتی زیاد باشد (مثلاً استحمام طولانی مدت) آنگاه تأمین گرمایش فضاها با مشکل جدی مواجه شده و فضاها به نحو کاملاً محسوس به سردی خواهند گرائید.



این نقیصه از لحاظ فنی علل مشخصی خود را دارد که ذیلاً به یکی از آنها اشاره می شود :



می دانیم که ظرفیت حرارتی مورد نیاز برای تأمین گرمایش لحظه ای آب سرد شهری به صورت زیر است :




Q = m˙ × Cp × ∆T (توضیح : در رابطه فوق Q ظرفیت حرارتی بر حسب وات ، m˙ دبی جریان آب بر حسب کیلوگرم بر ثانیه ، مقدار ضریب Cp برای آب برابر با 4200 ژول بر کیلوگرم درجه کلوین ، و ∆T نیز اختلاف دمای آب سرد شهر ورودی به پکیج تا حد رسیدن به دمای گرم مطلوب کاربران می باشد.) .



حال بعنوان یک مثال فرض کنید که آبگرم بهداشتی فقط به اندازه 120 گرم بر ثانیه و با دمای 50 درجه سانتیگراد مورد نیاز باشد و آب سرد شهری نیز با دمای 10 درجه سانتیگراد برای گرم شدن وارد یک پکیج با ظرفیت 24 کیلووات گردد. در شرایط فوق میزان توان گرمایشی لازم برای پکیج به منظور افرایش دمای 40 درجه سانتیگراد در آب سرد و رساندن آن تا حد دمای 50 درجه سانتیگراد به صورت زیر محاسبه می گردد :


Q = m˙ × Cp × ∆T Q = 0.12 × 4200 × (50-10) Q = 20160 Watt = 20 kW لذا به وضوح مشخص است که بیش از 20 کیلووات توان حرارتی برای تأمین لحظه ای همین مقدار نه چندان زیاد آبگرم بهداشتی مورد نیاز است، حال بدیهی است که اگر مبدل حرارتی پکیج مذکور دارای مقدار جزئی رسوب باشد،



هرگز این پکیج حتی با تمام ظرفیت حرارتی خود نیز قادر به تأمین آبگرم بهداشتی با شرایط عادی مذکور نخواهد بود. لذا پر واضح است که بدلیل نیاز به توان حرارتی بسیار زیاد برای تأمین آبگرم بهداشتی لحظه ای، پکیج های دیواری ناگزیر از قطع سرویس دهی به سیستم گرمایش رادیاتوری فضاها خواهند بود که نتیجه مستقیم آن سرد شدن فضاها در صورت استفاده طولانی مدت از آبگرم بهداشتی می باشد.



حال آنکه در سیستم های حرارت مرکزی این مشکل بدلیل استفاده از مخزن ذخیره آبگرم بهداشتی با حجم مناسب کاملاً حل شده است و اصلاً نیازی به تأمین لحظه ای آبگرم بهداشتی نمی باشد.


2-3- انتخاب پکیج های دیواری به صورت Overload برای اکثر فضاهای مسکونی : مطابق آمارهای منتشره در خصوص پروانه های ساختمانی صادر شده در کل سطح کشور می دانیم که بخش اعظم واحدهای مسکونی نوساز در سطح کشور دارای متراژ عرصه کمتر از 100 متر مربع می باشند. مطابق محاسبات نرم افزاری و تجربیات بسیار زیاد در این زمینه، گرمایش یک فضای مسکونی با متراژ 100 متر مربع در شهر تهران بسته به کیفیت عایقکاری و رعایت اصول مبحث 19 مقررات ملی ساختمان، به توان حرارتی 11 الی 13 کیلووات نیاز دارد. این مقدار برای فضاهای با همین متراژ در شمار معدودی از شهرهای مناطق سردسیر ندرتاً به 18 کیلووات هم خواهد رسید.

حال آنکه اکثر پکیج های حرارتی موجود در بازار دارای توان حرارتی 24 کیلووات به بالا می باشند که معمولاً بعنوان حداقل ظرفیت حرارتی انتخابی پکیج به حساب می آیند. لذا پرواضح است که میزان Overload پکیج انتخابی برای گرمایش فضاها بسیار بالاست.





چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟



حتی مدولار بودن شیر گاز پکیج های دیواری نیز به هیچ عنوان نمی تواند توجیهی صحیح بر این اضافه ظرفیت موجود در پکیج برای گرمایش فضاها باشد. حال چنانچه برای تمام واحدهایی که از پکیجی مستقل برای گرمایش فضاها استفاده می نمایند این اضافه بار در نظر گرفته شود به ارقام بسیار بالایی منتج خواهد گردید.



علت Overload بودن ظرفیت پکیج دیواری برای طیف بسیار وسیعی از فضاهای مسکونی، الزام به توانمندسازی آن برای تأمین حداقل آبگرم بهداشتی بصورت لحظه ای است، یادآور می شود که چنانچه ظرفیت حرارتی پکیج های دیواری کمتر از 20 کیلووات باشد،



برای تأمین آبگرم بهداشتی مورد نیاز برای مصارف بهداشتی با مشکل جدی مواجه خواهد بود، البته متقابلاً این توان حرارتی بالای مورد نیاز برای تأمین آبگرم بهداشتی لحظه ای، ناهماهنگی قابل توجهی را با میزان گرمایش مورد نیاز برای فضاها دارد و این امر نشان از عدم توازن در توان گرمایی مورد نیاز برای تأمین آبگرم بهداشتی لحظه ای و گرمایش فضاها دارد و می تواند بعنوان یک ضعف فنی برای این قبیل محصولات قلمداد گردد. حال آنکه در سیستم های حرارت مرکزی میزان توان حرارتی مورد نیاز برای گرمایش فضاها و ظرفیت حرارتی مورد نیاز برای تأمین آبگرم بهداشتی (به صورت ذخیره شونده)، به صورت مستقل از هم بوده و هر یک به صورت جداگانه و دقیقاً برابر با ظرفیت مورد نیاز، ظرفیت گرمایی دیگ را برای خود مصروف خواهند نمود.


2-4- عدم امکان بهره مندی از سایر منابع تجدید پذیر انرژی یا انرژی های سبز :



می دانیم که امروزه یکی از مهمترین منابع تأمین انرژی در ساختمانها در سطح دنیا، بهره مندی از منابع لایزال انرژی (نظیر انرژی خورشیدی) و همینطور سوخت های گیاهی نظیر بیوماس و سایر سوخت های جامد می باشد. این منابع جدید تأمین انرژی، برای بهینه سازی مصرف سوخت، به راحتی با سیستمهای حرارت مرکزی قابل تلفیق می باشند. اما بنا به دلایلی از قبیل عدم وجود برنامه ریزی خاص پیش بینی شده در بورد پکیجهای دیواری، عدم وجود آب بندی مطمئن واشرها و اجزای لاستیکی پکیج دیواری در محدوده دمایی سیستم های خورشیدی، و همینطور در دسترس نبودن شیرآلات (معمولاً 5 راهه) و اتصالات لازم برای ترکیب پکیج دیواری با کلکتورهای خورشیدی، عملاً این امکان از آنها صلب و یا بسیار دشوار و فقط به مواردی نادر محدود می گردد. اما متقابلاً، سیستم های حرارت مرکزی کاملاً قابل بهینه سازی و هماهنگی برای استفاده از انرژی های تجدید پذیر همگام با سوخت های متداول فسیلی بوده و هیچ گونه محدودیتی شامل آنها نمی شود.






2-5- عدم امکان اضافه نمودن تجهیزات خاص صرفه جویی در مصرف سوخت و انرژی در پکیج دیواری : می دانیم که کاربران پکیج دیواری (بعنوان یک Pack کامل برای تأمین حرارت)، به هیچ عنوان اجازه دستکاری و تغییر در سیستم پکیج خریداری شده خود را نداشته و این تجهیز فقط به همان صورتی که شرکت سازنده طراحی و گارانتی نموده است قابل استفاده بوده و به هیچ عنوان افزودن یا کاستن هیچ نوع قطعه دیگری به ترکیب کلی مجاز نبوده و اقداماتی از این دست ممکن است جان کاربران این سیستم را نیز با مخاطره جدی مواجه سازد. همین مسأله، پکیج دیواری را از امکان نصب تجهیزات کاهش مصرف سوخت محروم ساخته و همه چیز را به همان طراحی اولیه این سیستم واگذار می کند. اما این در شرایطی است که سیستم های گرمایش مرکزی برای کاهش مصرف انرژی و سوخت، میتوانند از قطعات مدرن تکمیلی بسیار متنوعی بهره مند باشند.




از جمله برخی تجهیزات و روشهای اجرایی که به منظور افزایش بهره وری و کاهش مصرف انرژی و سوخت در سیستم های موتورخانه مرکزی می توان از آنها بهره برداری نمود می توان به موارد زیر اشاره نمود :


1- کنترلرهای زمانی مکانیکی و یا ترجیحاً الکترونیکی عملکرد دیگ
2- کنترلرهای با راه اندازی بهینه تجهیزات


3- کنترلرها در تأسیساتی که تنها برای تأمین بار گرمایشی فضا است
4- کنترلرهای نسبت هوا به سوخت (A/F) نظیر دستگاه اکسیژن تریم
5- کنترلرهای اتوماتیک مکش دود


6- دمپرهای تخلیه دود
7- اکونومایزر برای پیش گرمایش آب ورودی به دیگ


8- مبدل حرارتی پیش گرم کن هوای احتراق ورودی به دیگ از قبیل پیش گرمکن های لوله ای ، مبدل های حرارتی لوله گرم ، پیش گرمکن های با صفحات موازی ، پیش گرمکن های دوار
9- اکونومایزر تقطیری (کندانسینگ)
10- اسپری کننده آب در دود
11- ریتاردر (به تأخیر اندازنده عبور شعله از دیگ)


12- استفاده از سیستم جامع مدیریت انرژی و سوخت در ساختمان BMS با وجود نصب چنین تجهیزاتی برای سیستم حرارت مرکزی و بهره برداری از فن آوری های نوین در این زمینه، حصول راندمانهای بسیار بالا و بعضاً حتی بیش از 100 درصد در سیستم حرارت مرکزی دست یافتنی می باشد. در عین حال مطلب تأسف بار این است که اخیراً در برخی منابع خبری و اطلاع رسانی، تبلیغاتی غیر کارشناسی مبنی بر کاهش مصرف انرژی و سوخت در بخش ساختمان از طریق بکارگیری پکیج های دیواری دیده می شود. این در حالی است که اکثریت قریب به اتفاق تحقیقات در زمینه بهینه سازی مصرف سوخت در بخش ساختمان در کل دنیا معطوف به کاهش مصرف سوخت برای سیستم حرارت مرکزی می باشد که اساساً پتانسیل تغییر و تحولات تکنولوژیک در این زمینه ها را به خوبی دارا می باشد.


3- مشکلات پکیج های دیواری از دیدگاه اقتصادی-اجتماعی : پکیج های دیواری وارداتی صرفنظر از مشکلات و نقائص فنی و تکنیکی ذکر شده، از لحاظ اقتصادی نیز مشکلات خاص خود را بر پیکره جامعه وارد می کنند. از جمله برخی مصادیق بارز این مشکلات می توان موارد زیر را برشمرد.


3-1- افزایش هزینه ساخت بنا در صورت انتخاب پکیج بجای سیستم حرارت مرکزی : مشخصاً می دانیم که با افزایش تعداد واحدهای مسکونی مستقل در یک ساختمان، توجیه پذیری سرمایه گذاری اولیه انبوه ساز در گزینش سیستم موتورخانه مرکزی (که حتی عاری از هرگونه کم و کاستی در تأسیسات باشد) به مراتب افزایش یافته و متقابلاً سرمایه گذاری اولیه روی سیستم پکیج به همان نسبت غیراقتصادی خواهد شد.


تأسیسات کامل یک موتورخانه حرارت مرکزی و سایر هزینه های مورد نیاز برای نصب و راه اندازی کامل آن را میتوان در موارد زیر در نظر گرفت:


1- یک دستگاه دیگ چدنی حرارت مرکزی با ظرفیت حرارتی مورد نیاز
2- هزینه مونتاژ دیگ
3- یک دستگاه مشعل
4- یک یا چند پمپ سیرکولاسیون آب دیگ در رادیاتورها


5- یک یا چند پمپ آبگرم بهداشتی
6- سختی گیر آب
7- منبع کویلی آبگرم بهداشتی


8- منبع انبساط باز
9- تابلو برق
10- اتصالات و شیرآلات
11- کلکتور و لوله و رایزر و بست
12- عایقکاری و اجرت عایقکار
13- گیج مانومتر، ترمومتر و آگوستات


14- اجرت نصب و اجرای موتورخانه حال پروژه های مسکونی ذیل را در نظر بگیرید:


1- ساختمانی 4 طبقه تک واحدی با 4 واحد مسکونی هر یک به متراژ 80 متر مربع


2- ساختمانی 5 طبقه تک واحدی با 5 واحد مسکونی هر یک به متراژ 80 متر مربع


3- ساختمانی 5 طبقه هر طبقه دو واحدی (جمعاً 10 واحد مسکونی) هر یک به متراژ 80 متر مربع




4- ساختمانی 6 طبقه هر طبقه چهار واحدی (جمعاً 24 واحد مسکونی) هر یک به متراژ 80 متر مربع برای پروژه های موردی فوق محاسبات مربوطه با توجه به پکیجهای دیواری 24 کیلووات با کیفیت متوسط با قیمت تمام شده کامل تقریباً یک میلیون تومان به تفصیل صورت گرفته که بدلیل طولانی بودن محاسبات صرفاً نتیجه نهایی به شرح زیر اعلام می گردد:



الف - برای ساختمان مورد اول، هزینه اجرای موتورخانه و نصب پکیج دیواری برای واحدها تقریباً برابر تمام می شود.
ب - برای ساختمان مورد دوم، هزینه اجرای موتورخانه تقریباً 5 الی 8 درصد پائینتر از نصب پکیج دیواری برای همه واحدها می باشد.
ج - برای ساختمان مورد سوم، هزینه اجرای موتورخانه تقریباً 15 الی 25 درصد پائینتر از نصب پکیج دیواری برای همه واحدها می باشد.


د - برای ساختمان مورد چهارم، هزینه اجرای موتورخانه تقریباً 50 الی 60 درصد پائینتر از نصب پکیج دیواری برای همه واحدها می باشد. این در حالیست که برای موارد با تعداد واحدهای بالاتر، در صورت استقرار سیستم حرارت مرکزی، این صرفه جویی در هزینه سرمایه گذاری اولیه بسیار قابل توجه تر نیز خواهد شد. خاطر نشان می گردد که قیمت اجزای موتورخانه بر اساس مرغوب ترین و شناخته شده ترین تولید کنندگان داخلی و خارجی استعلام و در محاسبات وارد شده است.



جهت اطلاع از ریز محاسبات می توانید به مقاله دیگری از نگارنده مراجعه نمائید. مطمئناً به همین ترتیب استقرار موتورخانه حرارت مرکزی می تواند سبب کاهش هزینه های ساخت بنا و نتیجتاً تسهیل در فروش واحدهای آپارتمانی شده که نتیجه این کاهش هزینه ها، کمک به بهبود نسبی در تعدد خرید و فروش مسکن و نتیجتاً کمک به خروج از رکود و تورم در این بازار است، که همین امر در مقیاس کلان اجتماعی میتواند گامی نسبتاً مؤثر در راستای بهبود وضع اقتصادی و رفاه نسبی در سطح جامعه به حساب آمده و آثار بسیار مطلوب اجتماعی به همراه داشته باشد.چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟






3-2- وابستگی بسیار شدید کشور به قطعات وارداتی پکیج دیواری و خروج شدید ارز برای تأمین قطعات در طی سالهای جاری و آسیب پذیری شدید این بخش از صنعت تأسیسات در کشورمان :



تا پیش از هجمه پکیج های دیواری وارداتی به بازار تأسیسات حرارتی و برودتی کشورمان، یکی از افتخارات این بخش از صنعت، استقلال کامل و خودکفایی آن در کالاهای مصرفی در این بخش بود که آنرا در زمره یکی از معدود صنایع صد در صد خودکفا در سطح کشورمان مطرح می ساخت. این مهم جز از طریق یاری پیشکسوتان این صنعت و تلاش جوانان کشورمان میسر نگردیده است. در صنعت کشورمان، دیگ های چدنی با کیفیتی تولید می گردد که مستقیماً به سمت بازارهای بسیاری از کشورهای جهان و از جمله کشورهای اروپایی صادر می گردد. در عین حال صنایع تولیدی مختلف در گوشه و کنار کشور شاهد تولید انواع بویلرهای بخار، چیلرهای جذبی تک اثره، دو اثره و شعله مستقیم، الکتروپمپ های با کیفیت عالی، منابع و مخازن مختلف، کویل های مسی با کیفیت عالی (در کشوری که دومین تولید کننده مس در جهان است و با هجمه پکیج ها به بازار، به یک وارد کننده قطعات مسی با چندین برابر قیمت اصلی تبدیل شده است)، دستگاه های هوارسان AHU با تکنولوژی روز VAV، لوله و اتصالات بسیار متنوع و مرغوب فلزی و پلیمری و . . . است.



شاید صرفاً و ندرتاً در خصوص کالاهایی با تکنولوژی تولیدی بسیار بالا از قبیل کمپرسورها هنوز واردات این کالاها را به کشور شاهد هستیم. هجمه پکیج های دیواری با تجهیزاتی حساس و تماماً غیر بومی به بازار تأسیسات حرارتی کشورمان مصداقی بارز بر سوق دادن صنعت کاملاً خودکفای تأسیسات گرمایشی به محدوده تحریمهای اعمالی بر ضد کشورمان و خروج زائدالوصف ارز از این مجاری می باشد. ضمناً از این پس تا مدت زمان بسیار طولانی، بحث تأمین قطعات برای پکیج های دیواری را در پیش داریم که تماماً وارداتی و غیر بومی و با کیفیت بسیار نازل می باشند و این می تواند تا مدت های مدید با خروج دائم ارز از کشورمان، ضربات مهلکی را به پیکره اقتصاد کشور وارد سازد. سنسورها و قطعات پکیج های دیواری یا عمدتاً چینی و با کیفیت بسیار نازل می باشند و یا مثل شیر کنترلی گاز یا مشعل یا مبدل حرارتی صفحه ای ساخت کشورهای اروپایی از قبیل ایتالیا، سوئد می باشند که مستقیماً کشورمان را تحت تحریم های خود قرار داده اند و تحریم را به یک اهرم فشار به کشورمان تبدیل نموده اند که مطمئناً اقلام مصرفی پکیج های دیواری در منازل مسکونی نیز می تواند یک اهرم فشار بسیار قوی بر ضد کشورمان قلمداد گردد.

تمام این موارد در حالی است که ما در حال ورود تجهیزی به کشور و منازل هموطنان می باشیم که کشورمان تا پیش از این نه تنها از لحاظ بازار صنعت تأسیسات هیچ مشکل و کمبود ظرفیت تولیدی را حس نکرده بود، بلکه به مرور در حال تبدیل به یکی از قطبهای اصلی تولید تأسیسات حرارتی و برودتی در جهان بود.  چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟


3-3- تأثیر بسیار منفی هجمه پکیج دیواری با اقلام وارداتی بر اشتغال در بخش صنعت تأسیسات کل کشور :



مطمئناً شمار متخصصانی و فعالینی که در بخش صنعت تأسیسات گرمایشی کشورمان فعالیت می کنند بسیار قابل توجه است. اما با هجمه پکیج های وارداتی که صرفاً در واحد مربوطه نصب و راه اندازی می گردد، اشتغال در صنف تأسیساتی کشور را از چند جنبه مورد مخاطره قرار می دهد.



در وحله اول صنوف تولیدی در این زمینه با محدودیت و با حاشیه سود پایینتری ادامه کار خواهند داد که همین امر فوراً و مستقیماً بر اشتغال در بخش تولیدی تأسیسات اثر منفی خود را ظاهر خواهد نمود. سپس شاغلین در بخش نصب تأسیسات گرمایشی، بی کاری و یا حاشیه های سود بسیار پائین را تجربه خواهند نمود. به همین ترتیب سرویس کاران و صنوف خدماتی تأسیسات با اثرات منفی بی کاری یا کار با اجرت بسیار پائین مواجه خواهند شد.



و به همین ترتیب این چرخه اقتصادی به صورت معیوب به کار خود ادامه داده و متعاقباً روزی نیز حیات این صنعت پویا و پر جنب و جوش متوقف خواهد گردید. بدیهی است که بی کاری طبقات مختلف اجتماعی آثاری جز ناامنی اجتماعی و بروز مظاهر فساد و تباهی نخواهد داشت.


3-4- ایجاد رکود و سکون در جریان پیشرفت کشور در صنایع تأسیسات گرمایشی : با کند شدن جریان تولیدی در صنایع تأسیسات گرمایشی و متعاقباً کاهش شاغلان در این صنایع اعم از تولید کنندگان متنوع صنایع تأسیسات، عمده فروشان تأسیسات، خرده فروشان، نصابان، سرویس کاران ، صادر کنندگان و . . . کشورمان رکود شدیدی در این بخش را تجربه کرده و از سوی دیگر با ورود پکیجهای دیواری وارداتی با قطعات حساس و بی کیفیت یا بدون تولید کننده داخلی به کشور و خروج شدید و بی قفه ارز از کشورمان، بدون شک به نوعی جریان رو به رشد کشور کند یا با تأثیر منفی مواجه می شود.

قدر مسلم این آثار منفی، مغایر با اهداف مد نظر برای آینده کشور در قالب اهداف سند چشم انداز بیست ساله 1404 در جهت کسب رتبه اول توسعه یافتگی در سطح منطقه، و همینطور اهداف برنامه های توسعه در کشور می باشند. امید است که دست اندر کاران و مسؤولین ذیربط و متخصصین امر، در خصوص ورود و بکار گیری این قبیل تجهیزات به بازارهای کشورمان هشیارانه تر عمل نموده و تصمیمات کارشناسی شده تری را برای آنها اتخاذ نمایند تا بدین طریق کشور و مردم را از درگیری با مشکلات بعدی ناشی از استفاده های ناصواب از این تجهیزات مصون بدارند.چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟





چه چیزهایی باعث بالا بردن سطح خطر در پکیج ها می شود؟

 مزایا و معایب پکیج دیواری



اگر قصد دارید در مورد راهنمای خرید پکیج دیواری اطلاعاتی داشته باشید بر روی لینک کلیک کنید.



پکيج دیواری چیست و چه مزایا و معایبی دارد ؟



پکیج دیواری یکی ازرايجترين وسایل ایجاد گرما در رادیاتورهای شوفاژ در کل جهان است. عدم اشغال فضای مفید، بالا بودن ایمنی ، استقلال کامل واحدهای مسکونی ، در استفاده از این سیستم را در منازل و واحدهای تجاری کاملا توجیه مینمايد . بالا بودن بازدهی و مصرف بهینه سوخت ، از دیگر عواملی هستند که دستگاههای اجرایی را نیز به استفاده از پکیج دیواری تشویق می نمایند . جاي نصب دستگاه پکیج دیواری بيشتر بر روی دیوار داخل آشپزخانه و یا آبدارخانه ميباشد.



پکیج دیواری علاوه بر گرم کردن درون خانه یا مکان تجاری ، بوسيله ي رادیاتور یا فن کوئل یا گرمایش از کف، آب گرم مصرفی را نیز بشکل فوری در اختیار ساکنین قرار می دهد. همچنین ترکیب پکیج با کولر گازی با استفاده از یک کویل آب گرم ، ضمن صرفه جویی در مصرف انرژی، گرمایش مطبوع تر و ارزانتری را برای مصرف کننده تامین می کند . به کار بردن از دودکش مخصوص دو جداره (کواکسیال) برای پکیج دیواری ، سبب می شود که علاوه بر خروج دود دستگاه به محیط خارج ، هوای مصرفی مورد احتياج دستگاه نیز از محیط خارج تامین گردد و در نتیجه ایمنی کاملی برای ساکنین فراهم می گردد.





به همراه پکیج دیواری می توان از مزاحمت موتورخانه و شوفاژ راحت شد. از پکیج می توان برای گرم کردن آب مصرفی خانواده و حتی آبگرم مورد نیاز شوفاژ استفاده نمود در گذشته بوجه های بسیاری جهت گرمایش تولیدی بوسيله ي موتورخانه ها هزینه می شد. علاوه بر هزینه ، سوخت و نگهداری آنها عمل سخت و زمان بری بود. تعمیرات پکیج بسیار آسان تراز یک موتورخانه با حجم بزرگ و پیچیده مي باشد.

همچنین در مصرف هزینه ها بسیار صرفه جویی می شود. پکیج ها فضای کمی اشغال مینمايد، مخصوصا پکیج های دیواری. بازدهی بالایی دارند . هر واحد از پکیج جداگانه ای استفاده می کند که این سبب استقلال واحد های مسکونی می شود. مزیت های بیشمار پکیج های دیواری سبب محبوب شدن آنها در ارگان های اجرایی هم شده است. به شکلي که این روز ها کمتر استفاده از موتورخانه ها مشاهده می شود.



از جمله کاربردهاي پکیج گرم کردن خانه یا ساختمان های تجاری با به کاربردن از گرمایش از کف، رادیاتور، فن کوئل می باشد. همچنین آب گرم مصرفی واحد ها را نیز مهیا می کند .اگر بخواهید در مصرف انرژی صرفه جویی کنید می توانید از ترکیب پکیج و کویل آب گرم استفاده نمایید. بدین گونه گرمای بهتری با هزینه کمتری خواهید داشت.



پکيج ميتواند آب گرم مورد احتياج جهت تامين گرمايش محيط، به طريق رادياتورها و آب گرم بهداشتي براي مصارف روزمره از قبيل شستشو، استحمام و غيره را فراهم مي نمايد امروزه، پكيج ديواري معمول ترين وسيله ايجاد گرمايش شوفاژ در کل جهان ميباشد.پکيچ داراي قابليت هاي بسياري است از قبيل راندمان بالا و مصرف بهينه سوخت گاز، از ديگر عواملي ميباشند كه دستگاههاي اجرايي را نيز تشويق به توسعه استفاده از پكيج ديواري مي نمايد. پكيج ديواري، كه فقط نوع فن دار آن از نظر استانداردهاي معتبر دنيا تاييد مي گردد، علاوه بر تامين گرمايش درون خانه يا محل تجاري، از راه رادياتور يا فن كوئل يا گرمايش از كف، آب گرم بهداشتي را نيز بشکل فوري در اختيارمصرف كننده قرار مي دهد.



همچنين تركيب اين دستگاه با كولر گازي از راه يك كويل آب گرم، مي تواند علاوه بر صرفه جويي در مصرف انرژي، گرمايش مطبوع تر و ارزانتري را براي مصرف كننده مهيا سازد.



پکیج شوفا‍ژ دیواری دستگاهی است کوچک و جمع وجور با ابعاد مختلف که برای یک واحد سه خوابه ۷۴*۴۰*۳۰ سانتی متر می باشد انرژی مصرفی پکیج به شکل معمول ۱۳۰ وات برق(به اندازه دو عدد لامپ ۶۰ وات) و کمترین مصرف گاز و بازدهی در حدود ۹۵تا ۱۰۸ درصد را دارد دستگاهی به این کوچکی در بالاترین کیفیتهای اروپایی همچون آریستون و ایساتیس توليد و قابلیت تامین آبگرم بهداشتی مصرفی ساختمان و همچنین گرمایش ساختمان به کمک رادیاتور و یا گرمایش کفی را داشته و این دو نوع آب بشکل مدار کاملا” مجزا از یکدیگر در دو مبدل گرمایی تولید می شود.


بطور کلی پکیج ،یک موتورخانه کامل با بالاترين بازدهی و کیفیت و با کمترين مصرف انرژی و فضا می باشد از نظر خطر پذیری هم بدلیل استفاده استانداردهای مطلق اروپایی و تامین گرمایش با آب گرم و رادیاتور ،خطر پذیری ساختمان توسط بخاری و آّبگرمکن حذف شده و دیگر هیچ نیازی به آبگرمکن و بخاری در ساختمان نیست.  مزایا و معایب پکیج دیواری.



با نصب یک دستگاه پکیج و رادیاتور ،ساختمان از نظر کلاس کاری بسیار کامل تر شده و مصرف انرژی و خطر پذیری آن به حداقل میرسد.





مزایا و معایب پکیج دیواری
مزایا و معایب پکیج دیواری



مزایای استفاده از پکیج که نمیتوان در شرایط فعلی آنهارا ندیده گرفت عبارت اند از:



1) راندمان احتراق پکیج های گرمایشی نسبت به سیستم حرارت مرکزی بین دو تا سه برابر بیشتر است و این بدان معناست که برای تولید مقدار ثابت انرژی گرمایشی، مقدار مصرف گاز در سیستم حرارت مرکزی دو تا سه برابر بیشتر از پکیج گرمایشی می باشد.


2) در مواقع استفاده از پکیج گرمایشی نیازی به لوله کشی های قطور سیستم حرارت مرکزی شوفاژ از موتور خانه تا رادیاتور های شوفاژ واحدها و پرت حرارتی لوله های مربوطه درطول مسیر نمی باشد.


3) در صورت اجرای لوله کشی گاز مستقل و کنتور گاز جداگانه برای هریک از واحدهای ساختمان، استقلال یاد شده از نظر هزینه گاز مصرفی هم ایجاد میشود.  مزایا و معایب پکیج دیواری.


4) استقلال واحدهای ساختمان از نظر بی نیازی به موتور خانه و هزینه های سرویس و نگهداری آن.



عملکرد پکيج در تابستان

در تابستان هنگامی پکیج شروع به فعالیت می کند که احتياج به آب گرم باشد، این عملیات به شکل اوتوماتیک انجام می شود . هنگامی که شیر آب گرم باز می شود ، سنسور فشار ،مشعل را روشن می کند و بعد از بستن شیر آب گرم پکیج خاموش می شود.این دستور از راه برد کنترل الکترونیک صادر می شود .مبدل حرارتی ثانویه پوسته- لوله فورا آب گرم را تولید می کند. مزایا و معایب پکیج دیواری



عملکرد پکیج در زمستان

وظیفه ي پکیج آبگرم در فصل زمستان فرق مينمايد. چون همراه بر گرم کردن آب مصرفی باید رادیاتور و مدار های گرم کننده را نیز گرم نماید. در این سیستم اولویت با آب گرم مصرفی است. هنگامي که شیر آب گرم باز می شود. سنسور برقی مدار رادیاتور را تا زمانی که آب گرم مصرفی باز است قطع می نماید. اما این زمان است و با بسته شدن شیر آب گرم مدارآبگرم رادیاتور وصل می گردد. به این گونه همیشه آب گرم به صورت آنی در دسترس است.



 مزایا و معایب پکیج دیواری

یک حساب سر انگشتي براي انتخاب يک پکيج ديواري مناسب

1. انتخاب پکیج برای مناطق معتدل و مرطوب ( شهر هاي شمالي )
ساختمان هاي دسته اول: براي هر متر مربع 80 تا 100 وات
ساختمان هاي دسته دوم: براي هر متر مربع 100 تا 120 وات
ساختمان هاي دسته سوم: براي هر متر مربع 120 تا 140 وات



2. انتخاب پکیج برای مناطق گرم و خشک ( شهر هاي کوهستاني مانند مشهد، تهران )

ساختمان هاي دسته اول: براي هر متر مربع 100 تا 120 وات
ساختمان هاي دسته دوم: براي هر متر مربع 120 تا 140 وات
ساختمان هاي دسته سوم: براي هر متر مربع 140 تا 160 وات



3. انتخاب پکیج برای مناطق گرم و مرطوب ( شهر هاي جنوبي )

ساختمان هاي دسته اول: براي هر متر مربع 60 تا 80 وات
ساختمان هاي دسته دوم: براي هر متر مربع 80 تا 100 وات
ساختمان هاي دسته سوم: براي هر متر مربع 100 تا 120 وات
اين اعداد به محاسبه سر انگشتي معروف است و مربوط به مناطق آب و هوايي ايران مي باشد.  مزایا و معایب پکیج دیواری



مزایا و معایب پکیج دیواری



پکیج دیواری

در حال حاضر پکیج دیواری بهترین و از لحاظ اقتصادی به صرفه ترین راه گرمایش و تولید آب گرم هستند و در اکثر کشور های اروپائی و بسیاری از مناطق آمریکا و کانادا و به تازگی در ایران هم مورد استفاده قرار گرفته است

با توجه به بالا بودن راندمان این دستگاه ها که اکثرا بالای ۹۰ در صد می باشد و راحتی استفاده و استقلال هر واحد و هزینه تعمیر و نگهداری کم از این پکیج ها در مقایسه با موتور خانه ها و با توجه به کم بودن مصرف گازی که دارد می توان گفت یکی از بهترین سیستم گرمایشی در حال حاضر می باشد .  مزایا و معایب پکیج دیواری پکیج دیواری جایگزین مناسبی برای سیستم های مرکزی سنتی بوده و ضمن اینکه گرمایش مطبوع و آب گرم واحد های مسکونی را تامین می نماید فاقد بسیاری از اشکالات و محدودیت های موتور خانه بوده و آسایش بیشتری را فراهم می نماید .

با تولید پکیج دیواری برای اولین بار امکان استقلال واحدهای آپارتمانی به همراه آن کاهش مصرف گاز را داشته و با آگاه شدن تدریجی خانواده ها از مزایای متعدد این فن آوری ، و استقبال از این محصول روز به روز افزایش یافته است بطوری که امروزه اکثر ساختمان ها برای تامین گرمایش و آب گرم بمجهز به پکیج های دیواری می شوند .

 مزایا و معایب پکیج دیواری



مزایا و معایب پکیج دیواری
مزایا و معایب پکیج دیواری



مزایای پکیج دیواری نسبت به موتور خانه مرکزی :

آب گرم فوری ، بدون انتظار برای گرم شدن آب
آب گرم دائم ، تمام نشدنی به میزان مورد نیاز
گرمایش مطبوع ، خانه ای گرم در هوای سرد زمستانی
کم حجم ، با توجه به کوچک بودن می توان در بالکن آن را نصب نمود که فضای کمی از خانه را اشغال می نماید  مزایا و معایب پکیج دیواری.
محافظ محیط زیست ، سوخت تمیز با راندمان بالا را دارد
مستقل ، بدون وابستگی به سایر واحد ها مورد استفاده قرار میگیرد



داکت اسپیلت



سیستم داکت اسپیلت سیستمی است که از دو بخش تشکیل شده است :



یونیت داخلی : به یونیت داخلی اواپراتور یا هواساز گفته می شود .

یونیت خارجی : اصطلاحا کندانسور یونیت می گویند که شامل کویل کندانسور ، فن کندوانسور و کمپرسور می باشد .

ارتباط بین دو یونیت داخلی و یونیت خارجی توسط لوله های مسی عایق شده صورت می گیرد .

دسته بندی انواع داکت اسپیلت :



داکت اسپیلت ها کلا به ۲ دسته زیر تقسم می شوند :



مزایا و معایب پکیج دیواری



داکت اسپیلت معمولی

یکی از مزایای داکت اسپیلت اینورتر کم مصرف بودن یا به عبارتی هزینه برق کمتری را برای مصرف کنندگان دارد ، کمپرسورشان دیجیتال می باشد یعنی وقتی مصرف کم باشد دور کمپرسور پایین می آید و بلاعکس .یکی از معایب اساسی این نوع داکت اسپیلت ها طول عمرشان می باشد و چون کمپرسور مدام روشن می باشد بنابراین عمر کمتری دارد و عیب دیگر آن را می توان هزینه اولیه بالای آن دانست .  مزایا و معایب پکیج دیواری

مزایای استفاده از داکت اسپیلت

مستقل بودن هر واحد

هزینه راه اندازی اولیه ارزان
هزینه تعمیر و نگهداری کمی دارد
کارکردن با آن آسان می باشد
طول عمر آن مناسب می باشد
معایب استفاده از داکت اسپیلت



اولا که کنترل زوم ندارد یعنی هنگامی که دستگاه داخل آپارتمان روشن می شود تمام فضای خانه اعم از سالن ، اتاق های خواب هم دما می شود و با وجود ترموستاتی که در فضا قرار گرفته شده است دمای هوا اندازه گیری میشود و این یکی از بزرگترین معایب این سیستم به شمار می آید . دوما در مقایسه با چیلر یا حتی مینی چیلر مصرف برق آن تا حدودی بالاتر است ولی نسبت به اسپیلت دیواری مصرف برق کمتری دارد . و در نهایت در اکثر داکت اسپیلت ها صدای دستگاه آزار دهنده می باشد .  مزایا و معایب پکیج دیواری

دو فاکتوری که در انتخاب داکت اسپیلت ها حائز اهمیت می باشد ؛ انتخاب دستگاه و اجرای درست و اصولی آن می باشد که برای استفاده از بالاترین کارایی از این سیستم باید کانال کشی و لوله مسی توسط افراد مجرب انجام شود .



پکیج دیواری



تشخیص باز شدن آب گرم مصرفی:



عملکرد داخلی

با باز شدن آب گرم مصرفی تور بین فلو سویچ شروع به چرخش کرده و باز شدن آب گرم مصرفی را به برد اعلام می دارد

نحوه تست کردن فلوسویچ

می باست قطعه را از محل نصب بیرون آورده و با فوت کردن درون آن از چرخش توربین های آن مطمئن گردید

در صورت معیوب بودن فلوسویچ

در مود تابستانه با باز شدن آب گرم مصرفی علامت دوش بر روی صفحه نمایش پکیج دیواری ایساتیس ظاهر نمی گردد و پکیج دیواری روشن نشده و آب گرم مصرفی، گرم نمی شود

کابل میکرو سویچ فلو سویچ پکیج دیواری ایساتیس

وظیفه در پکیج دیواری

ارسال سیکنال به برد اصلی

عملکرد داخلی کابل میکرو سویچ

با چرخش توربین فلوسویچ کابل میکروسویچ فلوسویچ سیکنالی را به برد اعلام می کند و برد باز شدن شیر آب گرم مصرفی را تشخیص می دهد

نحوه تست کردن کابل میکروسویچ

کابل میکروسویچ را از جای خود باز کرده و به روی سطح فلوسویچ نو قرار می دهیم و با دمیدن در فلوسویچ اگر علامت دوش بر روی صفحه نمایش پکیج دیواری ایساتیس ظاهر گردد کابل سالم و گرنه معیوب است

در صورت معیوب کابل میکروسویچ

در مود تابستانه با باز شدن آب گرم مصرفی علامت دوش بر روی صفحه نمایش پکیج دیواری ایساتیس ظاهر نمی گردد و پکیج دیواری روشن نشده و آب گرم مصرفی، گرم نمی شود

فلومتر

مزایا و معایب پکیج دیواری



مزایا و معایب پکیج دیواری
مزایا و معایب پکیج دیواری

وظیفه در پکیج دیواری

تشخیص باز شدن آب گرم مصرفی را به برد اعلام می کند  مزایا و معایب پکیج دیواری

عملکرد داخلی فلوسوییچ

از یک توربین و یک سنسور تشکیل شده که با باز شدن آب گرم مصرفی توربین شروع به چرخش کرده و سنسور ها روی فلومتر این چرخش را به برد اعلام می کند و زمانی که آب گرم مصرفی بسته شود توربین از چرخش می افتد

نحوه تست کردن فلوسوییچ

فلومتر را از جای خود یبرون آورده و فوت کردن در داخل آن از چرخش توربین فلومتر اطمینان حاصل کرده سپس سیم سنسور فلومتر را به آن متصل کرده و پکیج دیواری را در مود تابستانه فرار می دهیم اگر با فوت و چرخش توربین پکیج

دیواری در مود آب گرم مصرفی فعال گردد سنسور فلومتر نیز سالم می باشد

در صورت معیوب بودن فلوسوییچ

پکیج دیواری در مود تابستانه با بازشدن آب گرم مصرفی روشن نمی گردد و هیچ عکس العملی از خود نشان نمی دهد یا اینکه پکیج دیواری در مود تابستانه بدون باز کردن آب گرم مصرفی دائما روشن می ماند

محل نصب فلوسوییچ

در ورودی آب سرد مصرفی به پکیج دیواری و قبل از مبدل قرار می گیرد.  مزایا و معایب پکیج دیواری

مبدل صفحه ای ( ثانویه (

وظیفه در پکیج دیواری

گرم کردن آب گرم مصرفی به کمک گردش آب گرم شوفاژ

عملکرد داخلی مبدل صفحه ای

از دو مسیر مجزا و خلاف جهت تشکیل شده که در نقاط زیادی با هم برخورد نقطه ای آن را گرم می کند

نحوه تست مبدل صفحه ای

با بیرون آوردن مبدل صفحه ای از باز بودن هر دو مسیر عبور آب گرم و شوفاژ اطمینان حاصل کنید و رسوب احتمالی هر دو مسیر را با مواد رسوب گیر شستشو دهید

در صورت معیوب بودن مبدل صفحه ای

اگر پکیج دیواری در مود تابستانه روشن شود ولی آب مصرفی گرم نشود، مسیر آب شوفاژ مبدل صفه ای گرفته یا رسوب دارد ولی اگر آب سرد با فشار وارد پکیج دیواری می شود ولی آب گرم با فشار کم خارج گردد مسیر آب سرد مبدل صفحه ای مسدود شده است  مزایا و معایب پکیج دیواری

محل نصب مبدل صفحه ای

معمولا بین دو بلوک رفت و برگشت قرار گرفته و دو بلوک را به هم متصل می کند

نکته

مبدل صفحه ای مخصوص پکیج دیواری های دو مبدله می باشد که شعله آب شوفاژ را درمبدل اصلی گرم کرده و سپس آب گرم شده شوفاژ با چرخش پمپ بین مبدل اصلی و مبدل صفحه ای باعث گرم شدن آب گرم مصرفی می گردد

مبدل دو منظوره

وظیفه در پکیج دیواری

گرم کردن آب گرم مصرفی و آّب شوفاژ

عملکرد داخلی مبدل دو منظوره

کاملا درون ½ تشکیل شده که برای اینکه رسوب آب مصرفی کمتر گردد لوله ½ و دو لوله ¾ از دو لوله قرار دارد شعله به آب شوفاژ ½ و آب مصرفی درون لوله ¾ قرار گرفته است آب شوفاژ درون لوله ¾ لوله برخورد کرده و آب شوفاژ

گرمای خود را به آب مصرفی می دهد تا رسوب آب مصرفی کمتر گردد  مزایا و معایب پکیج دیواری

نحوه تست مبدل دو منظوره

اگر فشار آب گرم مصرفی کم گردد یا فشار آب شوفاژ بدون باز کردن شیر پر کن دائما بالا رود نشان از خرابی مبدل دو منظوره می باشد

در صورت معیوب بودن مبدل دو منظوره

فشار آب گرم مصرفی کم می گردد یا اینکه فشار آب شوفاژ بدون باز کردن شیر پر کن دائما بالا می رود

محل نصب مبدل دو منظوره

بالای محفظه احتراق و تشکلیل شعله قرار دارد.



اگر قصد دارید در مورد راهنمای خرید پکیج دیواری اطلاعاتی داشته باشید بر روی لینک کلیک کنید.



 مزایا و معایب پکیج دیواری







به وسیله پکیج دیواری می توان از مزاحمت موتورخانه و شوفاژ راحت شد. از پکیج دیواری می توان برای گرم کردن آب مصرفی خانواده و حتی آبگرم مورد نیاز شوفاژ استفاده نمود.


در گذشته هزینه های بسیاری جهت گرمایش تولیدی توسط موتورخانه ها هزینه می شد. علاوه بر هزینه ، سوخت و نگهداری آنها کار سخت و زمان بری بود. مثلا تعمیر پکیج بسیار ساده تر از یک موتورخانه با حجم بزرگ و پیچیده است. همچنین در مصرف هزینه ها بسیار صرفه جویی می شود. پکیج ها فضای کمی اشغال می کنند، مخصوصا پکیج های دیواری. بازدهی بالایی دارند .

هر واحد از پکیج جداگانه ای استفاده می کند که این باعث استقلال واحد های مسکونی می شود. مزیت های بیشمار پکیج دیواری سبب محبوب شدن آنها در ارگان های اجرایی هم شده است. به گونه ای که این روز ها کمتر استفاده از موتورخانه ها مشاهده می شود.



علت خاموش شدن پکیج ایران رادیاتور


پکیج دیواری معمولا داخل آشپزخانه و یا آبدارخانه بر روی دیوار نصب می شود . که جهت ایجاد ایمنی بهتر است از دودکش دو جداره استفاده شود. بدین گونه هوای مورد نیاز دستگاه از محیط بیرونی تامین می گردد و خطری ساکنین را تحدید نخواهد کرد.

از جمله مصارف پکیج گرم کردن خانه  یا ساختمان های تجاری با استفاده از گرمایش از کف، رادیاتور، فن کوئل می باشد. همچنین آب گرم مصرفی واحد ها را نیز مهیا می کند .اگر بخواهید در مصرف انرژی صرفه جویی کنید می توانید از ترکیب پکیج و کویل آب گرم استفاده نمایید. بدین گونه گرمای بهتری با هزینه کمتری خواهید داشت.


عملکرد پکیج در حالت تابستانی  چگونه است؟


در این حالت هنگامی پکیج شروع به فعالیت می کند که نیاز به آب گرم باشد، این عملیات به صورت اوتوماتیک انجام می شود . هنگامی که شیر آب گرم باز می شود ، سنسور فشار ،مشعل را روشن می کند و بعد از بستن شیر آب گرم پکیج خاموش می شود.این دستور از طریق برد کنترل الکترونیک صادر می شود .



مبدل حرارتی ثانویه پوسته- لوله فورا آب گرم را تولید می کند.




عملکرد پکیج دیواری  در حالت زمستانی چگونه است؟


وضیفه پکیج آبگرم در فصل زمستان متفاوت است. چون علاوه بر گرم کردن آب مصرفی باید رادیاتور و مدار های گرم کننده را نیز گرم نماید. در این سیستم اولویت با آب گرم مصرفی است. وقتی شیر آب گرم باز می شود. سنسور برقی مدار رادیاتور را تا زمانی که آب گرم مصرفی باز است قطع می نماید. اما این موقت است و با بسته شدن شیر آب گرم مدارآبگرم رادیاتور

وصل می گردد. به این گونه همیشه آب گرم به صورت آنی در دسترس است.



مزایای استفاده از پکیج نسبت به موتورخانه های حرارت مرکزی چیست ؟






علت خاموش شدن پکیج ایران رادیاتور
علت خاموش شدن پکیج ایران رادیاتور


معافیت مصرف‌کننده از هزینه شارژ و نگهداری سیستم‌های مشترک


در دسترس بودن پکیج شوفاژدیواری: به دلیل نصب در آشپزخانه و دسترسی آسان به آن، امکان تنظیم دستگاه مطابق با سلیقه و نیاز مشتری و سهولت استفاده (بدون نیاز به رفت و آمد به خارج از واحد) همراه با افزایش رفاه مشتری وجود دارد.




کاهش هزینه‌ مشترک: به دلیل عدم استفاده از سیستم مشترک، در صورت وجود واحد خالی در ساختمان و یا در هنگام سفر، اجباری برای پرداخت هزینه اضافی وجود ندارد.




مدیریت واحد دستگاه:‌ هر زمان از سال امکان روشن یا خاموش دستگاه و کم یا زیاد کردن درجه آن وجود دارد.


کاهش هزینه گاز مصرفی: با توجه به راندمان بالا و مصرف کمتر گاز، از افزایش تصاعدی هزینه گاز ساختمان جلوگیری می‌شود.


کاهش هزینه تعمیرات: هزینه نگهداری لوله‌ها، اتصالات و همچنین هزینه عایق کاری به علت کوتاه تر بودن مسیر لوله‌کشی کاهش می‌یابد.




بهترین مدل پکیج شوفاژدیواری کدام است؟




هر مدل برای شرایط خاصی طراحی شده است.


مدل مناسب با توجه به نیاز مشتری، شرایط ساختمان، مصالح به کار رفته شده و منطقه آب و هوایی محل نصب مشخص می‌شود.برای مثال پکیج های مخزنی جهت نصب در مناطقی که رسوبات آب زیاد است و یا از دستگاههای هوایی استفاده شده است پیشنهاد میشود.


.
تفاوت پکیج‌های شوفاژ دیواری مدل محفظه احتراق بسته (فن دار) با پکیج‌های شوفاژدیواری معمولی چیست؟


تفاوت این مدل محصول با مدل‌های معمولی پکیج شوفاژ دیواری این است که محفظه احتراق این نوع مدل‌ها بسته است و عمل تخلیه دود و مکش هوا از طریق یک دودکش دوجــداره مخصــوص صــورت می پذیرد.

این مدل‌ها به یک فن نیز مجهز می باشند تا به کمک دودکش دوجداره، هوای لازم برای احتراق را از فضای آزاد به دستگاه برساند و گازهای ناشی از احتراق را به فضای آزاد هدایت نماید. به این ترتیب کیفیت هوای محل نصب نیز حفظ می گردد.



آیا مدل های فن دار پکیج‌ شوفاژ دیواری در صورت قطع برق و از کار افتادن فن، ایمنی لازم را خواهند داشت؟


بله, در هنگام قطع برق جریان گاز نیز قطع شده و ایمنی لازم را به وجود خواهد آورد.

در حال حاضر از موتورخانه مرکزی استفاده می کنیم، آیا برای جایگزینی آن با پکیج شوفاژدیواری نیاز به تغییر در لوله کشی داریم؟  علت خاموش شدن پکیج ایران رادیاتور


بله، لازم است لوله کشی از رایزرهای مربوط به موتورخانه کور شود و لوله کشی های رفت و برگشت در داخل واحد به پکیج شوفاژدیواری وصل شوند.همچنین می توان از پکیجهای موتورخانه ای با راندمان بیش از ۱۰۷ درصد استفاده نمود که نیاز به تغییر لوله کشی نیز نمی باشد.



عملکرد مدارهای گرمایش و آب گرم مصرفی چگونه است؟




عملکرد زمستانی:



این دستگاه در فصل زمستان آب گرم مدار گرمایش را تامین می کند. وقتی شیر آب گرم مصرفی باز می‌شود با عبور جریان آب از سوییچ جریان(در مدلهای لحظه ای)، این سوییچ فعال شده و با ارسال فرمان به برد مدار رادیاتورها موقتا قطع و تمام توان حرارتی بر روی گرم کردن آب گرم مصرفی متمرکز می شود. به این ترتیب آب گرم مصرفی نیز به صورت فوری تامین می گردد.



بلافاصله پس از بسته شدن شیر آب گرم مصرفی، تمام توان گرمایش جهت گرم کردن آب شوفاژها متمرکز می شود.


عملکرد تابستانی:



در این حالت دستگاه تنها در هنگام نیاز به تامین آب گرم مصرفی به صورت اتوماتیک روشن می شود. هنگامی که مصرف کننده یکی از شیرهای آب گرم را باز می‌کند(در مدل های لحظه ای, در مدلهای مخزنی تا زمانی که دمای آب به حد تعیین شده توسط ترموستات برسد) فرمان روشن شدن مشعل صادر شده و آب گرم مصرفی با بهره گیری از مبدل حرارتی تامین می شود. با بسته شدن شیر آب گرم مصرفی، بلافاصله دستگاه خاموش می شود(در مدلهای لحظه ای).


سایز دودکش مورد نیاز برای استفاده از پکیج شوفاژدیواری چقدر است؟


قطر مورد نیاز برای دودکش پکیج‌های بدون فن ۱۵ سانتیمتر است. اما در صورتی که سایز دودکش محل مورد نیاز شما کمتر از ۱۵ سانتیمتر باشد می توانید از مدلهای فن دار استفاده نمایید. لازم به ذکر است این مدل پکیج شوفاژدیواری که محفظه احتراق آن بسته است با استفاده از یک دودکش مخصوص دو جداره نصب می‌شود و دارای یک فن برای تخلیه محصولات حاصل از احتراق و همچنین مکش هوای مورد نیاز احتراق از فضای خارج محل نصب (فضای آزاد) می باشد. به طوری که هوای مورد نیاز برای احتراق از لوله بیرونی دودکش وارد و دود حاصل از احتراق از لوله داخلی خـــارج می شود و به این ترتیب از هــوای فضــای داخل ساختمان استفــاده نمی شود.

در صورت تمایل می‌توانید از خدمات رایگان کارشناسی نصب شرکت نیز استفاده نمایید.



هر چند وقت یک بار، رسوب‌زدایی لوله های پکیج شوفاژدیواری ضروری است؟


بستگی به میزان سختی آب منطقه و املاح موجود در آب دارد.همچنین میتوان جهت پایین آوردن میزان سختی آب از فیلترهای رسوبگیر استفاده نمود.دمای کارکردی پکیج نیز تاثیر بسزایی در این زمینه دارد.




آیا در مناطقی که املاح و رسوب آب زیاد است، استفاده از پکیج شوفاژدیواری مناسب است؟




بله, می توان از پکیج های دو مبدله استفاده نمود و همچنین جهت رسوب گرفتن کمتر می توان از مدلهای مخزنی استفاده نمود.


بهترین راهکار برای کمتر رسوب گرفتن مبدل پکیج شوفاژدیواری چیست؟


خرید مدل مناسب با توجه منطقه شما و همچنین استفاده از فیلترهای رسوبگیر  بر سر راه ورودی پکیج



برای آپارتمانهای کمتر از ۶۰ متر مربع چه نوع پکیجی پیشنهاد می کنید؟


بر طبق مبحث ۱۷ مقررات ملی ساختمان ، نصب پکیج در آپارتمان های کمتر از ۶۰ متر مربع در صورتی امکان پذیر است که هوای مورد نیاز احتراق از فضای خارج محیط مسکونی تامین شود.بهترین گزینه استفاده از پکیج فن دار با دودکش دوجداره است. همه سطوح بتوانيم با كارآفريني هاي بيشتر، خدمات افزون تري را ارائه نماييم.



برای آپارتمانهای با درزبند کامل درب ها و پنجره ها چه نوع پکیجی پیشنهاد می کنید؟


برای آپارتمانهای با درزبند کامل مانند آپارتمان هائی کمتر از ۶۰ متر مربع هوای احتراق باید از فضای خارج محیط مسکونی تامین شود.



برای آپارتمانهای با درزبند کامل درب ها و پنجره ها چه نوع پکیجی پیشنهاد می کنید؟


حداقل قطر دودکش ۱۵۰ میلی متر است و ترجیحا به شکل دایره باشد.



حداقل ارتفاع دودکش در پکیج های بدون فن چقدر است؟


حداقل ارتفاع سه متر است.


در مورد نصب پکیج در بالکن چه نوع پکیجی را پیشنهاد می کنید؟



دستگاه پکیج فن دار با دودکش دوجداره پیشنهاد می گردد.



حداکثر فاصله مصرف آب گرم (حمام و ظرفشوئی) تا دستگاه پکیج چقدر است؟


مطلوبترین فاصله کمتر از ۷ متر است.



نحوه پر کردن و بالا بردن فشار مدار شوفاژ که توسط مانومتر نمایش داده می شود چگونه است؟




توسط شیر پر کن زیر دستگاه فشار را تا حد مطلوب یعنی ۱ تا ۱٫۵ باربالا برده وسپس شیر مورد نظر را می بندیم.توجه داشته باشیدکه شیرهواگیری روی پمپ بایستی همیشه بازباشد تا هوای محبوس شده درسیستم ازاین طریق تخلیه گردد.



در صورت بالا رفتن فشار(مانومتر) چه کاری باید انجام داد؟




در صورتیکه دستگاه اشکال فنی نداشته باشد و صرفا آب بیش از اندازه پر شده باشد،با تخلیه آب مدار شوفاژکه بهتر است از طریق شیر هواگیری رادیاتور داخل حمام و یا آخرین رادیاتور انجام شود.




هر کدام از ولوم های روی پکیج دیواری چه کارایی دارند؟




در مدل های آنالوگ (B,M,E)ولوم سمت راست برای روشن و خاموش کردن کلی می باشد.ولوم وسط برای تنظیم دمای آب گرم مصرفی و ولوم سمت چپ تنظیم دمای شوفاژ (گرمایش)که در عین حال ولوم انتخاب فصل دستگاه نیز می باشد. و در مدل های دیجیتال (L) ولوم سمت راست تنظیم کننده دمای آب گرم مصرفی ، ولوم وسط تنظیم کننده دمای مدار گرمایش می باشد.

و ولوم سمت چپ نقش روشن وخاموش کردن ،ولوم انتخاب فصل و حالت ریست را عهده دار می باشد.




هواگیری رادیاتورها به چه روشی انجام می شود؟


ابتدا دستگاه را خاموش می کنیم و بعد از گذشت چند دقیقه تک به تک و از طریق پیچ هواگیری که در انتهای هر رادیاتور می باشد کارهواگیری را انجام می دهیم و در نهایت فشار دستگاه را بین۱تا ۱٫۵ بارتنظیم کرده و دستگاه را روشن می کنیم.


حالت زمستانه وتابستانه کردن پکیج های آنالوگ:


اگرولوم گرمایشی بر روی صفرقرارگیرد پکیج درحالت تابستانه بوده واگرگرمایشی فعال باشه(بر روی صفرباشد)پکیج درحالت زمستانه کار خواهد کرد.



حالت زمستانه وتابستانه کردن پکیج های دیجیتال:




ولوم انتخاب فصل (ولوم سمت چپ پانل)امکان انتخاب حالت تابستان وزمستان رابه صورت مجزا فراهم می نماید.



ولوم رادیاتور و ولوم آب گرم مصرفی روی چه درجه ای باید باشد؟




حداقل میزانی که بتواند جوابگوی مصرف کننده باشد ، کافی است .در واقع بر حسب نیاز مصرف کننده تنظیم می شود.




حداقل فاصله زیر دستگاه پکیج تا کف زمین چقدر می باشد؟


یک متر



برای جلوگیری از یخ زدن دستگاه پکیج چه اقدامی باید صورت گیرد؟




الف: سیستم ضد یخ زدگی اتوماتیک دستگاه (دستگاه به برق وصل وکلید پاور روشن بوده وشیر گاز متصل به دستگاه باز باشد) ب-به سیستم شوفاژ ماده ضد یخ زدگی مخصوص شوفاژ را اضافه نمائید(از ضد یخ اتومبیل استفاده ننمائید.(. ج-دستگاه را در حالت حداقل ظرفیت نگه دارید. عملکرد ضد یخ اتوماتیک در پکیج دیواری دیجیتال (L) و آنالوگ (B,M,E) متفاوت می باشد.

در دستگاه های دیجیتال(L): شیر گاز دستگاه باز باشد . عقربه فشار دستگاه بین ۱ تا ۱٫۵ بار تنظیم باشد . دوشاخه دستگاه به برق متصل باشد. کلید انتخاب فصل را در وضعیت ۰ قرار می دهیم. در دستگاه های آنالوگ (B,M,E) : شیر گاز دستگاه باز باشد. عقربه فشار دستگاه بین ۱ تا۱٫۵ بار تنظیم باشد. کلید روشن خاموش را در وضعیت ۱ (روشن) قرار می دهیم. کلیدهای تنظیم دمای آب گرم و شوفاژ را در وضعیت ۰ قرار می دهیم.











در صورتی که شعله پکیج دیواری بعد از چند ثانیه پس از روشن شدن خاموش شود چه اقدامی باید صورت گیرد؟


نیاز به بازدید سرویسکار دارد.



اگر پکیج قبل از شروع کار (روشن بودن فن) متوقف شود و چراغ راه اندازی مجدد (reset) روشن گردد چه اقدامی باید انجام داد؟




با توجه به کد خطایی که در دفترچه دستگاه مشخص شده است اقدامات بعدی را انجام می دهیم.



در صورت عدم سکونت در واحد مسکونی وبرای تخلیه آب دستگاه پکیج چه اقدامی باید صورت گیرد؟


تخلیه سیستم آب گرم مصرفی ۱-شیر آب سرد ورودی به دستگاه را ببندید. ۲-شیر آب گرم را باز نمائید. ۳-مهره مربوط به اتصال آب سرد ورودی و آب گرم مصرفی به دستگاه را شل نمائید. ۴-لوله های اتصالات روکار قبل از شیر آب سرد ورودی به دستگاه را عایق نمائید. تخلیه سیستم شوفاژ به روش ذیل انجام می شود: الف -مدار آب شوفاژ را تخلیه نمائید.



علت خاموش شدن پکیج ایران رادیاتور


عیب یابی وکدخطاهایی پکیج های مختلف


کدخطاهای پکیج ایران رادیاتور مدل آنالوگ


کد:(۳۰٫۴۰)=مشکل داخلی برد


کد:(۴۰٫۶۰٫۸۰)یا(۴۰٫۶۰٫۷۰)=مشکل فن یا سویئج ایمنی دودکش


کد:(۴۰٫۷۰)=کم بودن آب داخل دستگاه

عیب یابی وکدخطاهایی پکیج های مختلف


کد:(۴۰٫۷۰٫۸۰)=دما بالای ۱۰۵درجه سنسور حد عمل کرده است.



عیب یابی وکدخطاهایی پکیج های مختلف
عیب یابی وکدخطاهایی پکیج های مختلف


کد:(۵۰٫۶۰)یا(۵۰٫۷۰٫۸۰)=NTC مدارشوفاژ معیوب است.


کد:(۵۰٫۷۰)یا(۵۰٫۸۰)=NTC آبگرم مصرفی معیوب است.

عیب یابی وکدخطاهایی پکیج های مختلف


کد:(۷۰٫۸۰)=نبود گازیاعدم تشخیص شعله


کدخطاهای پکیج ایران رادیاتورمدل دیجیتال


کد:(E1)=کم بودن آب داخل دستگاه


کد:(E2)=نبودن گاز یاعدم تشخیص شعله


کد:(E8)=دما بالای ۱۰۵درجه سنسور حد عمل کرده است.


کد:(E12.E30.E99)=مشکل داخلی برد


کد:(E31)یا(E32)= ترمیستور مدارشوفاژ معیوب است.


کد:(E42)یا(E41)=ترمیستور آبگرم مصرفی معیوب است.  عیب یابی وکدخطاهایی پکیج های مختلف


کد:(E50)یا(E51)=مشکل فن یا سویئج ایمنی دودکش


کدخطاهای پکیج ایساتیس و مکس الیته


کد:(E0)=خطای سنسور ورودی


کد:(E1)=کم بودن آب داخل دستگاه


کد:(E2)=نبودن گاز یاعدم تشخیص شعله


کد:(E3)=سنسور رفت گرمایش معیوب است.


کد:(E4)=سنسور آبگرم مصرفی معیوب است.


کد:(E6)=مشکل فن یا دیفرانشیل هوا


کد:(E7)= دمای بیش از حد


کدخطاهای پکیج گلدیران-مرکوری-شوفاژکار-دئوترم-تاچی   عیب یابی وکدخطاهایی پکیج های مختلف

A
کد:(E1)=نبودن گاز یاعدم تشخیص شعله


کد:(E2)=دما بالای ۱۰۵درجه سنسور حد عمل کرده است.  تعمیر پکیج


کد:(E3)=مشکل فن یا سویئج ایمنی دودکش


کد:(E4)=کم بودن آب داخل دستگاه


کد:(E6)=سنسور آبگرم مصرفی معیوب است.


کد:(E7)= سنسور رفت گرمایش معیوب است.  عیب یابی وکدخطاهایی پکیج های مختلف


کدخطاهای پکیج آریستون مدل دیجیتال


کد:(۳۰۳-۳۰۶-۳۰۷)=مشکل داخلی برد


کد:(۵۰۱)=نبودن گازیاعدم تشکیل شعله



 عیب یابی وکدخطاهایی پکیج های مختلف

Page 2 of 6
تعمیرکاران
