راهنمای پکیج دیواری

راهنمای پکیج دیواری خدمات گارانتی فقط به کالاهایی ارائه می شود که دارای کارت ضمانت معتبر بوده و توسط نصاب مجاز و طبق ضوابط نظام مهندسی ساختمان ایران نصب شده باشند.


 نصب پکیج دیواری


1- نصب، راه­اندازي و بهره ­برداري از دستگاه
1-1- نكات نصب

    ديوار محل نصب پكيج ديواري بايد مستحكم و از مصالح ساختماني مناسبي ساخته ­شده­ باشد.
    فاصله پكيج ديواري از ديوار مقابل نبايد كمتر از 1 متر باشد. حداقل فاصله از ديوار يا كابينت مجاور، 15 سانتيمتر و از كف، 100 سانتيمتر باشد. راهنمای پکیج دیواری
    داشتن دودکش مناسب با مکش کافی و شرایط استاندارد الزامی است.


    قبل از راه اندازی، لوله کشی شوفاژ باید شستشو و کاملا تمیز و عاری از هرگونه ذرات خارجی باشد. در غیر این صورت ذرات خارجی داخل پمپ شده و باعث گریپاژ و احتمالا سوختن پمپ سیرکولاتور می­شود. راهنمای پکیج دیواری
    لوله­هاي رفت و برگشت رادياتور مي­بايست مشخص شود.


    جهت سهولت در نصب، راه­اندازي و تغييرات احتمالي بهتر است قبل از کلیه لوله­هاي متصل به دستگاه شير­فلكه نصب گردد. شیر فلکه آب سرد ورودی تنظیم گردد تا دبی آن از ظرفیت پکیج بیشتر نباشد. راهنمای پکیج دیواری
    خروجي شير اطمينان را توسط شیلنگ به خارج از دستگاه هدايت كنيد.
    در مسير ورودي گاز حتما فيلتر مناسب نصب گردد.



راهنمای پکیج دیواری




    برای جلوگیری از آسیب به برد و قطعات الکترونیک دستگاه، حتما از محافظ الکترونیکی برق مورد تایید و استاندارد استفاده شود.
    در مناطقی که درصد املاح آب زیاد است، حتما جهت جلوگیری از رسوب گرفتگی از رسوب­گیر پلی­فسفات یا مغناطیسی استاندارد در مسیر آب ورودی استفاده شود.
    قطر لوله­ها و شیلنگ­های رفت و برگشت شوفاژ، "4/3 و لوله­های آب مصرفی"2/1 می­باشد و می­بایست از لوله­ها و شیلنگ­های با قطر داخلی استاندارد استفاده گردد. راهنمای پکیج دیواری


    پكيج بايد با پيچ­ها و بست­هاي داخل دستگاه روي ديوار نصب شود و لوله­هاي رفت و برگشت شوفاژ، سرد و گرم مصرفي و همچنين لوله گاز را با لوله­هاي خرطومي استيل يا شیلنگ­هاي مرغوب استاندارد به دستگاه نصب كرده و از نظر نشت يابي كنترل كامل كرده و بايد دستگاه قبل از راه­اندازي آچاركشي كامل و کنترل شود. راهنمای پکیج دیواری



راهنمای پکیج دیواری

Friday, 06 January 2017 07:14

الودگی پکیج گرمایشی

الودگی پکیج گرمایشی پکیج چه بلایی سر بچه ها در می اورد

فوق تخصص ریه کودکان با بیان اینکه دستگاه‌های مدرن گرمایشی از جمله پکیج شکل تازه‌ای از آلودگی محیطی ایجاد می‌کنند، گفت: پکیج‌ها که در فضای داخلی آپارتمان‌ها نصب می‌شوند اگرچه دارای هواکش هستند ولی میزان بخار آب در منزل را کم کرده و باعث خشک شدن فضای محیط می‌شوند به این ترتیب تنفس را برای اعضای خانواده به خصوص کودکان و سالخوردگان سخت کرده و باعث آسیب سیستم تنفسی می‌شوند.



الودگی پکیج گرمایشی


به گزارش ایسنا، دکتر قمر تاج خان بابایی گفت: هرچه جامعه پیشرفته‌تر می‌شود محیط زندگی نیز صنعتی‌تر می‌شود و با خود، محصولاتی به همراه می‌آورد که باعث آلودگی محیط زیست می‌شود.

عضو هیات علمی دانشگاه شهید بهشتی ادامه داد: وقتی به منازلی که پکیج در آن نصب است، وارد می شویم، سنگینی هوا کاملا محسوس است.

وی گفت: کودکان و سالخوردگان بیشتر از سایر اعضای خانواده از وجود پکیج در منزل آسیب می بینند چرا که علاوه بر آسیب پذیر بودن سیستم دفاعی بدنشان، ساعات بیشتری را در منزل سپری می کنند بنابراین تماس بیشتری با آلاینده‌های پکیج دارند.

این فوق تخصص ریه کودکان تصریح کرد: کودکان نیاز بیشتری به اکسیژن دارند و چون استفاده از پکیج در محیط منزل باعث کم شدن اکسیژن در فضای داخلی آپارتمان می شود، به خصوص برای کودکانی که مشکل تنفسی و آسم دارند، مشکل ایجاد می‌شود و ریه‌هایشان آسیب بیشتری می بیند. در مورد سایر کودکان نیز عوارض پکیج در درازمدت قابل مشاهده است. الودگی پکیج گرمایشی


وی به خانواده‌ها توصیه کرد: تا جایی که امکان دارد از پکیج استفاده نکنند و چنانچه به ناچار در منزلی ساکن هستند که سیستم پکیج دارد، حتما تهویه را به کار ببرند و و مرتبا پنجره‌ها را باز کنند تا حداقل آسیب به ریه ها وارد شود. ضمن اینکه از تغذیه سبزیجات و میوه‌های تازه به خصوص شیر برای کودکان غافل نشوند.



الودگی پکیج گرمایشی





این فوق تخصص ریه کودکان در ادامه با تاکید بر اینکه پکیج به خودی خود منجر به بروز آسم نمی شود، گفت: عوامل زیادی از جمله ژنتیک و محیط در بروز بیماری آسم دخیل هستند اما استفاده از پکیج می تواند بیماری آسم را در آن دسته از افرادی که زمینه ژنتیکی دارند، نمایان کرده و در آندسته از بیمارانی که آسم دارند، موجب تشدید علایم شود. الودگی پکیج گرمایشی

خان بابایی ادامه داد: ما در ساختمانهای زیر 60 متر نصب پکیج را توصیه نمی کنیم اما در فضاهایی که 150 یا 160 متر چون فضا بیشتر است آلاینده‌ها در محیط پخش می‌شوند و در هر ثانیه میزان کمتری آلاینده وارد ریه شده و آسیب کمتری به فرد می‌رسد.


عضو هیات علمی دانشگاه شهید بهشتی با اشاره به اینکه استفاده از شوفاژ بهتر از پکیج است، گفت: زندگی شهرنشینی و به دنبال آن آپارتمان‌نشینی همه را به این سمت برده که ایزوله‌تر زندگی کنند و درگیری شان با همسایه‌ها کمتر باشد. متاسفانه افراد برای این استقلال است که به استفاده از پکیج رغبت نشان می‌دهند اما به عنوان متخصص ریه و در جهت حفظ سلامتی اعضای خانواده، استفاده از سیستم گرمایشی شوفاژ را بر پکیج ترجیح می‌دهم و به مردم توصیه می‌کنم در خرید خانه، شوفاژ را به عنوان یک مزیت مدنظر قرار دارد الودگی پکیج گرمایشی



پکیج دیواری علاوه بر تامین آب گرم مصرفی در منزل ، آب گرم مورد نیاز برای شو فاژ ها را در زمستان فراهم می کند . استفاده از پکیج دیواری به نسبت آبگرمکن دیواری و سیستم شوفاژ  خانه مرکزی مزایای بسیاری دارد .پکیج از نظر میزان صدا بسیار کم صداتر بوده و نوسانات دمای آب در آن اصلا محسوس نیست . روشن شدن و کارکرد آن در مقایسه با آبگرمکن و شوفاژ خانه مرکزی بسیار کم صداتر است و همه مهمتر راندمان آن در مقایسه با سیستم شوفاژ خانه مرکزی بسیار بالاتر است.از دیگر مزایای استفاده از پکیج ،اشغال فضای خیلی کم در مقایسه با سیستم آبگرمکن ایستاده و سیستم شوفاژ خانه مرکزی می باشد. الودگی پکیج گرمایشی



نصب پکیچ دیواری اپارتمان راهنمای نصب پکیج دیواری


شرایط مورد نیاز محل نصب دستگاه :
حجم فضای محل نصب دستگاه :

    محل نصب دستگاه باید کلیه شرایط مورد نیاز دودکش را دارا باشد .
    به ازاء هر کیلو وات توان دستگاه به 1 متر مکعب فضا نیاز است.

به طور مثال دستگاهی که 24 کیلو وات توان دارد به 24 متر مکعب فضا نیاز دارد. نصب پکیچ دیواری اپارتمان
در صورتی که حجم محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد، باید فضای محل نصب دستگاه را به اتاق مجاور و یا فضای آزاد ارتباط داد که می توان بوسیله بریدن بالا و پایین درب اتاق به اندازه 5 سانتیمتر و یا قراردادن هواکش های مشبک در بالا و پایین درب فضای محل نصب دستگاه را به اتاق مجاور به صورت دائماً باز ارتباط داد. نصب پکیچ دیواری اپارتمان



نصب پکیچ دیواری اپارتمان



نکته مهم :
در صورتی که فضای محل نصب دستگاه کمتر از حد مورد نیاز دستگاه باشد و نیاز بود که فضای محل نصب دستگاه به اتاق مجاور و یا هوای آزاد ارتباط داده شود حتماً باید نوع ارتباط دائماً باز باشد.
به طور مثال نمی توان از پنجره های قابل باز و بسته شدن و یا فن استفاده نمود، زیرا ممکن است که پنجره بدلیلی بسته شود و یا فن خراب شود و اکسیژن اتاق توسط دستگاه مصرف شود و باعث خفگی افرادی که در آن اتاق هستند بشود.

اکسیژن مور د نیاز دستگاه :
علاوه بر اینکه به ازاء هر کیلو وات توان دستگاه به 1 متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه یک دریچه یا پنجره دائماً باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود. نصب پکیچ دیواری اپارتمان



 نصب پکیچ دیواری اپارتمان محل هایی که پکیج در اپارتمان نصب نمیشود



    هرگز نباید دستگاه دودکش دار را در مکان هایی زیر 8 متر مکعب یا فضاهای بسیار کوچک نصب نمود. نصب پکیچ دیواری اپارتمان
    هرگز نباید دستگاه ها را در دستشویی، توالت، حمام ، رختکن، زیرزمین و امثال آن نصب نمود.
    هرگز نباید دستگاه ها را در مکان هایی که احتمال خطر آتش سوزی دارند مانند : انبار کاغذ، تینر، رنگ و امثال آن نصب نمود.
    هرگز نباید دستگاه ها را در محل هایی که در آن گاز های اسیدی موجود می باشد ( مانند بالای ماشین لباسشویی و .......) که باعث خوردگی اجزاء داخلی دستگاه شود نصب نمود.



 نصب پکیچ دیواری اپارتمان محتویات داخل کارتن پکیج:


    دستگاه
    نایلون دفترچه راهنما – شابلون نصب – دسته شیر پر کن
    پلاک سرویس
    قلاب آویز
    پیچ ها و رولپلاک
    حلقه های دودکش ( دستگاه فن دار )

کارتن دستگاه پلمپ بوده و کسی غیر از نماینده مجاز خدمات حق بازکردن کارتن را ندارد و نماینده خدمات نیز زمانی مجاز به بازکردن کارتن می باشد که پیش از بازکردن دستگاه کلیه مراحل توضیح داده شده در بخشنامه وظایف نمایندگان ( اطمینان از نصب بودن رادیاتور ها و ...) را چک کرده باشد. نصب پکیچ دیواری اپارتمان



تنصب پکیچ دیواری اپارتمان هیه اتصالات نصب  پکیج:

    کلیه اتصالات ( شیلنگ ها، شیر فلکه ها، واشرها و ....)، محافظ برق، سختی گیر و صافی ها که جهت نصب دستگاه توسط نصاب بکار می رود باید از نوع استاندارد و دارای کیفیت بالا باشد.
    خریئ کلیه اتصالات نصب اعم از شیر فلکه، شیلنگ رابط، نوار تفلون، محافظ برق، سختی گیر و صافی به عهده مشتری می باشد.
    باید از صافی آب و گاز مناسب استفاده گردد. نصب پکیچ دیواری اپارتمان

    توجه :
    حتماً از یک محافظ برق مناسب برای پکیج استفاده گردد.
    هیچگونه لوله کشی بر عهده نماینده خدمات نمی باشد و فقط نصب دستگاه به دیوار رایگان می باشد.
    نماینده خدمات موظف است تا بعد از نصب دستگاه کلیه اتصالات آب، گاز، برق و دودکش را از لحاظ نشتی تست نماید و مهره های گازی داخل و بیرون دستگاه را آچار کشی نماید .



نصب پکیچ دیواری اپارتمان


نکاتی که باید قبل از بازکردن کارتن دستگاه آن ها را چک نمود :

    نصاب موظف است قبل از اینکه کارتن دستگاه را باز کند نکات ذکر شده در مراحل قبلی را چک نماید و مطمئن گردد که دستگاه فروخته شده به مشتری برای نصب در منزل مشتری مناسب می باشد و بعد از نصب و در مواقع استفاده هیچ مشکلی برای مشتری اعم از دودکش و فشار آب و توانایی گرم نمودن ساختمان و آب گرم مصرفی پیش نخواهد آمد و در صورتیکه دستگاه فروخته شده به مشتری جهت نصب در منزل مشتری مناسب نباشد باید دستگاه به فروشگاه عودت داده شود و دستگاه مناسب منزل مشتری تهیه گردد . نصب پکیچ دیواری اپارتمان





    به طور مثال ساختمان نیاز به دستگاه فن دار دارد، ولی دستگاه دودکش دار فروخته شده است و یا فشار آب ساختمان کم است و آبگرمکن 18 لیتری فروخته شده است .
    قبل از نصب دستگاه باید کلیه تاسیسات ساختمان شامل آب، برق، گاز، دودکش، رادیاتور ها و شیر های آبگرم مصرفی وصل بشند و در صورتیکه یکی از آن ها آماده نباشد نصاب نباید دستگاه را نصب نماید . نصب پکیچ دیواری اپارتمان
    نصاب موظف است قبل از نصب دستگاه لوله های رفت و برگشت رادیاتور ها و لوله های آب گرم مصرفی را شستشو دهد تا کاملاً تمیز شوند و از بازبودن مسیر رفت و برگشت رادیاتور ها مطمئن شود.
    نصاب موظف است با ایجاد مقداری دود از باز بودن مسیر دودکش و کشش مناسب دود مطمئن گردد و سپس اقدام به نصب دستگاه بنماید.
    جهت محافظت از دستگاه در بربر شوک های الکتریکی مشتری موظف است حتماً یک محافظ برق مناسب تهیه نماید و در صورت موجود نبودن محافظ نصاب نباید دستگاه را نصب و راه اندازی نماید و نصاب موظف است جهت حفاظت از دستگاه در برابر کثیفی داخل لوله های گاز و آب از صافی های استاندارد در بازار استفاده نماید .

نصاب پکیج در اپارتمان
نصاب پکیج در اپارتمان



  نصب دستگاه پکیج دیواری:


    نصاب موظف است تا قبل از نصب دستگاه پیچ پلاستیکی مشکی رنگ روی شیر هوا گیری را باز کند تا مسیر خروج هوا باز شود. لازم به توضیح است که در صورت باز نشدن پیچ هواگیری هوای سیستم تخلیه نمی شود و وجود هوا در سیستم باعث صدمه دیدن پمپ و مبدل می شود.
    شابلون نصب را از داخل نایلون دفترچه راهنمای دستگاه بیرون آورده و باید در جای مناسب روی دیوار حدوداً 40 سانتی متر زیر سوراخ دودکش دیوار نصب گردد و سپس با مداد محل هایی که باید سوراخ شود را روی دیوار علامت زده و سپس باید شابلون را از روی دیوار جدا نموده و با مته مناسب، دیوار را سوراخ نموده و پیچ ها و رولپلاک و قلاب آویز روی دیوار و پلاک سرویس را نصب نمود و دستگاه را روی دیوار و در جای خود نصب نمود و شیلنگ ها و شیر فلکه های مورد نیاز را نصب نموده تا دستگاه آماده آبگیری شود . بعد از نصب دستگاه روی دیوار باید ارتباط دودکش را وصل نمود. نصب پکیچ دیواری اپارتمان


    اگر دستگاه داخل کابینت باشد باید از کف و سقف کابینت بریده شود تا هوا به اندازه کافی به دستگاه برسد و از اطراف 5 ال 10 سانتیمتر با دیواره کابینت کناری فاصله داشته باشد تا برای تعمیرات بعدی امکان دسترسی به دستگاه وجود داشته باشد و دستگاه در محل هایی که امکان دسترسی مناسب جهت تعمیرات را نداشته باشد نباید نصب گردد. بدیهی است بریده شدن کف و سقف کابینت و ..... باید با رضایت خریدار (امضاء) همراه باشد .
    در دستگاه فن دار در صورت نیاز از حلقه های کم کننده حجم مناسب باید استفاده شود و محل اتصال دودکش به دستگاه توسط واشر چسبی آببندی زرد رنگی که داخل نایلون دفترچه دستگاه است باید آببندی شود. نصب پکیچ دیواری اپارتمان


تست و راه اندازی دستگاه : نصب پکیچ دیواری اپارتمان

    بعد از نصب دستگاه باید توسط شیر پرکن سیستم داخلی دستگاه و لوله های رابط و رادیاتور ها را آبگیری نمود تا فشار سیستم شوفاژ به 1/5 Bar برسد. سپس نصاب موظف است رادیاتور ها و حوله خشک کن را هواگیری نمایید.
    نصاب موظف است تا از باز بودن پیچ شیر هواگیری اطمینان حاصل نماید. نصب پکیچ دیواری اپارتمان
    نصاب موظف است پیچ هواگیری روی پمپ را باز کرده و از گریپاچ نبودن پمپ اطمینان حاصل نماید و هوای داخل پمپ را نیز تخلیه نماید و سپس پیچ را سفت نماید و از چکه نکردن آن اطمینان حاصل نماید و بعد از هواگیری دوباره فشار آب سیستم را چک نماید تا روی 1/5 Bar باشد.


    نصاب موظف است بعد از آبگیری سیستم از آببندی بودن اتصالات آبی اطمینان حاصل نماید و سپس شیر گاز زیر دستگاه را باز نموده و بوسیله کف صابون از آببندی بودن اتصالات گاز نیز اطمینان حاصل کند و حتماً کلیه مهره های گازی داخل و خارج دستگاه را آچار کشی نماید.
    بعد از انجام مراحل بالا می توان دستگاه را به برق متصل نمود و دستگاه را راه اندازی نمود و نصاب موظف است تا بعد از راه اندازی دستگاه و در حین کارکرد دستگاه، دوباره اتصالات گازی و برقی را چک نماید تا از نداشتن نشتی در آن ها مطمئن گردد و طزیقه استفاده و نگهداری از دستگاه را به مشتری آموزش دهد. نصب پکیچ دیواری اپارتمان


وظایف تکنیسین های نصب پکیج های گرمایشی : نصب پکیچ دیواری اپارتمان
توجه :
رعایت نکات ذیل و کنترل آن ها قبل از نصب دستگاه به عهده نماینده مجاز خدمات بوده و مسئولیت و جبران هرگونه خسارت وارده مادی و معنوی به مصرف کننده و دستگاه که در اثر عدم رعایت آن ها وارد گردد، به عهده تکنیسین نصب خواهد بود.
در صورت آماده نبودن حتی یکی از موارد ذیل تکنیسین نصب بهتر است دستگاه را نصب نکند .
قبل از نصب دستگاه باید کلیه تاسیسات ساختمان آماده باشد و کنترل آنها به عهده نماینده مجاز خدمات می باشد.

تاسیسات ساختمان شامل : نصب پکیچ دیواری اپارتمان نصب پکیچ دیواری اپارتمان

    لوله کشی آب سرد و گرم مصرفی و شیر های آب سرد و گرم مصرفی
    لوله کشی رفت و برگشت رادیاتور ها
    لوله کشی گاز
    داشتن دودکش مستقل با سایز 15 و دارابودن حداقل ارتفاع 4 متر برای دستگاه های دودکش دار و برای دستگاه های فن دار دسترسی نزدیک از طریق پنجره یا دیوار خارجی به هوای آزاد.
    نصب صحیح تمام رادیاتور های ساختمان
    اطمینان از تامین شدن هوای لازم برای سوختن در دستگاه ( تامین اکسیژن کافی در محل نصب دستگاه ) به صورت گردش طبیعی هوا و بدون استفاده از فن و یا وسیله ای دیگر.
    صحت سیستم برق رسانی به دستگاه و وجود سیستم ارت و استفاده نمودن از یک محافظ برق مناسب برای دستگاه
    وصل بودن آب شهر ساختمان و نبودن مشکل در سیستم آب رسانی ساختمان و مناسب بودن فشار آب ساختمان
    استفاده از رسوب گیر و صافی مناسب


دودکش ساختمان باید دارای شرایط ذیل باشد : نصب پکیچ دیواری اپارتمان

    دودکش ساختمان باید مستقل و فقط مخصوص همان دستگاه باشد.
    قطر لوله دودکش داخل دیوار باید 15 سانتی متر باشد.
    دودکش ساختمان باید دارای حداقل 4 متر ارتفاع از روی دستگاه تا کلاهک تعدیل روی پشت بام باشد. باید در نظر داشت که حداقل ارتفاع موثر دودکش ساختمان برای هر پکیج 4 متر در نظر گرفته می شود ( مطابق استاندارد )
    دستگاه باید نسبت به سوراخ دودکش روی دیوار 40 سانتی متر پایین تر نصب گردد.
    طول لوله افقی دودکش دستگاه نباید بیشتر از 20 سانتیمتر باشد و باید دارای شیب مثبت به سمت بالا باشد.
    اتصالات دودکش دستگاه باید طوری باشد که به هیچ عنوان به داخل ساختمان نشتی نداشته باشد ( نباید دارای منفذ یا سوراخ باشد ) و الزاماًباید به داخل دودکش ساختمان با کشش مناسب متصل گردد.
    سنسور دود موجود در بعضی از برند ها ( پکیج دیواری بوش ) یک مزیت و تامین کننده ایمنی می باشد که در مواقع برگشت دود به محیط عمل می نماید، بنابراین به هیچ وجه نباید سنسور دود قطع و یا تغییری در آن ایجاد شود و جبران هر گونه خسارت وارده مادی و معنوی به مصرف کننده و دستگاه بر اثر دستکاری در سنسور دود به عهده تکنیسین نصب و در نهایت نماینده مجاز خدمات می باشد.
    در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نمی باشد، باید حتماً از پکیج فن دار استفاده شود.
    دودکش مخصوص دوجداره پکیج های فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از محیط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.



نصب پکیچ دیواری اپارتمان



مراحل قبل از نصب دستگاه توسط تکنیسین نصب:

    نصاب موظف است قبل از نصب دستگاه با ایجاد نمودن مقداری دود، مکش دودکش ساختمان را کنترل کند. اگر گرفتگی در مسیر آن وجود دارد نسبت به برطرف نمودن آن اقدام نموده و مسیر دودکش را باز نماید تا مانعی در مسیر خروج دود نباشد.
    در قسمت بالای منبع انبساط از یک شیر هواگیری اتوماتیک استفاده شده است که کار تخلیه هوای داخل سیستم را انجام می دهد و روی آن پیچ پلاستیکی سیاه رنگی قرار دارد که نصاب موظف است قبل از نصب دستگاه آن را باز نماید و همواره باید باز باشد و در صورت بسته بودن آن، هوای سیستم به خارج تخلیه نمی شود. لازم به ذکر است که وجود هوا در سیستم باعث صدمه دیدن پمپ می شود و چنانچه پیچ هواگیری توسط تکنیسین نصب باز نشود، هزینه تعویض پمپ و جبران خسارت وارده مادی و معنوی به مصرف کننده و دستگاه به عهده تکنیسین نصب می باشد.

نصب پکیچ دیواری اپارتمان


    شستو شوی داخل لوله های ساختمان به منظور جلوگیری از ورود رسوبات و ........... به داخل دستگاه.
    استفاده از شیلنگ ها و اتصالات درجه یک و استفاده از یک محافظ برق و رسوب گیر جهت محافظت از دستگاه. نصب پکیچ دیواری اپارتمان
    برای جلوگیری از رسوب گرفتن مبدل دستگاه ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است مانند : مشهد، قم، خوزستان و ...........) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید به مصرف کننده توصیه نمود و شرکت های فروشنده هیچ گونه مسئولیتی در مقابل رسوب گرفتن دستگاه ندارد. قطعات رسوب گرفته شده دستگاه توسط تکنیسین نصب به صورت غیر گارانتی تعویض و هزینه آن نقداً دریافت گردد.
    نصب صحیح و مناسب و مطمئن لوله رابط دودکش از دستگاه به دودکش دیوار و نصب صحصح لوله دودکش دوجداره پکیج فن دار.
    نصاب موظف است تست نشتی گاز از تمامی اتصالات گازی داخل و خارج دستگاه و همچنین پیچ های محل تست فشار گاز بر روی کنترلر گاز داخل دستگاه را انجام دهد و از عدم نشتی در کلیه اتصالات گازی داخل و خارج از دستگاه مطمئن گردد .



چگونگی نصب پکیج در اپارتمان نصب پکیچ دیواری اپارتمان


    چنانچه پکیج در کابینت نصب گردد، حتما باید از اطراف حداقل 10 الی 15 سانتیمتر فاصله داشته باشد تا در صورت نیاز بتوان تعمیرات لازم را بر روی دستگاه انجام داد و بالا و پایین دستگاه کاملاً باز باشد تا هوای مورد نیاز دستگاه تامین گردد و هرگز نباید دستگاه را در محیطی بسته که امکان ورود هوای تازه به آن محل نیست نصب نمود.
    فشار گاز ورودی به دستگاه در پکیج با گاز شهری 17- 20 Mbar ( میلی بار ) گاز کپسولی 27- 30 Mbar می باشد. دستگاه در مناطقی که افت فشار زیادی دارد کارآیی مناسب را نخواهد داشت و توجه داشته باشید که در مناطقی که مشکل فشار گاز دارند دستگاه را نباید نصب نمود.


    تکنیسین نصب موظف است پس از نصب دستگاه، سیستم شوفاژ ( رادیاتور ها و دستگاه ) را از طریق شیر پر کن تا حد 1/5 Bar پر از آب نماید و پس از آن رادیاتور ها را از طریق پیچ هواگیری روی آن ها و دستگاه را از طریق بازنمودن پیچ شیر هواگیری روی منبع انبساط دستگاه و پمپ را از طریق پیچ هواگیری روی پمپ هواگیری نماید تا کلیه هوای موجود در سیستم تخلیه گردد.
    آموزش روش استفاده و نگهداری از دستگاه و تذکر نکات فوق و طرز پرکردن آب دستگاه ( در صورت کم شدن ) به مشتری، به عهده تکنیسین نصب می باشد.
    جهت نصب و بکارگیری از دستگاه ها لازم است تمامی مقررات و دستورات ایمنی رعایت گردد و تکنیسین نصب موظف است آن ها را مطالعه نموده و در نصب و راه اندازی دستگاه تمامی آن ها را رعایت نماید.



نصب پکیچ دیواری اپارتمان




محلی که برای نصاب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد : نصب پکیچ دیواری اپارتمان

    بالای اجاق گاز و سایر وسایل گرمازا نباشد
    حدالقل فاصله ی دستگاه از دیوار مقابل یک متر باشد
    حدالقل فاصله از دیوار یا کابینت مجاور از طرفین 15ساتی متر باشد
    حدالقل فاصله از کف تا زیر پکیج 120سانتی متر باشد
    حدالقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید 30 سانتیمتر باشد. نصب پکیچ دیواری اپارتمان
    هرگز نباید کلاهک تعدیل پکیج را به دریچه دودکش داخل دیوار نصب نمود و حداقل 30 سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است. نصب پکیچ دیواری اپارتمان
    زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.
    در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که پکیج برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند

Friday, 06 January 2017 07:14

پکیج گرمایشی اپارتمانی

پکیج گرمایشی اپارتمانی نکات سوالات در مورد "پکیج دیواری و زمینی":
•تفاوت پکیج دیواری تک مبدل با دو مبدل چیست؟
همچنین تفاوت کاربری پکیج های فن دار با پکیج های بدون فن در چیست؟
• نکات مربوط به پکیج
1-برای آبها با سختی بالاتر بهتر است از پکیج دو مبدله استفاده شود. پکیج گرمایشی اپارتمانی
2-استفاده از دودکش مخصوص،کواکسیال(دوجداه)در هنگام نصب پکیج دیواری،این امکان را فراهم می کند که علاوه بر خروج دود ناشی ازکارکرد دستگاه به خارج،هوای مصرفی موردنیاز پکیج نیزتوسط جداره دوم دودکش از محیط خارج تامین گردیده و درنتیجه ایمنی کاملی از نظر هوای پاک برای مصرف کننده فراهم گردد.
3-در صورت عدم استفاده از دودکش دو جداره طول لوله افقی دودکش نباید از20cm بیشتر باشد.
4-هرگز نمی توان دودکش پکیج دیواری را به دودکش مشترک و یا شیر مصرف گازی مشترک وصل کردچون مکش دود به درستی انجام نمی شود. پکیج گرمایشی اپارتمانی



 مزایا و یا نواقض استفاده از پکیج را نسبت به سیستم موتور خانه به صورت واقعی و غیر بازاری چیست؟

مزایا و معایب پکیج


از نظر کار شناسی درست است که در صورت استفاده از پکیج گرمایشی مقدار اندکی از فضای کابینت آشپزخانه کم میشود و همچنین برای احتراق از هوای داخل ساختمان استفاده می گردد (در صورت عدم استفاده از پکیج دیواری فن دار ) و شاید پکیج برای عده ای از مردم و مصرف کنندگان مانند سیستم حرارت مرکزی اطمینان بخش نباشد، ولی مزایای استفاده از پکیج که نمیتوان در شرایط فعلی آنهارا ندیده گرفت عبارت اند از:
1- استقلال واحدهای ساختمان از نظر بی نیازی به موتور خانه و هزینه های سرویس و نگهداری آن.
2- در صورت اجرای لوله کشی گاز مستقل و کنتور گاز جداگانه برای هریک از واحدهای ساختمان، استقلال یاد شده از نظر هزینه گاز مصرفی هم ایجاد میشود. پکیج گرمایشی اپارتمانی
3- راندمان احتراق پکیج های گرمایشی نسبت به سیستم حرارت مرکزی بین دو تا سه برابر بیشتر است و این بدان معناست که برای تولید مقدار ثابت انرژی گرمایشی، مقدار مصرف گاز در سیستم حرارت مرکزی دو تا سه برابر بیشتر از پکیج گرمایشی می باشد.


4- در صورت استفاده از پکیج گرمایشی نیازی به لوله کشی های قطور سیستم حرارت مرکزی شوفاژ از موتور خانه تا رادیاتور های شوفاژ واحدها و پرت حرارتی لوله های مربوطه درطول مسیر نمی باشد. پکیج گرمایشی اپارتمانی
5- با استفاده از پکیج دیواری یا زمینی دیگر نیازی به اشغال فضایی بنام موتور خانه در ساختمان نخواهد بود.

برای یک ساختمان 5 طبقۀ 15 واحدی در تهران استفاده از پکیج بهتر است یا حرارت مرکزی؟ به طور خاص:





پکیج گرمایشی اپارتمانی


1- در مجموع برای 15 واحد کدامیک مصرف سوخت کمتر وبازده بیشتر دارد؟
2-آیا به تعداد واحدها باید دودکش مجزا تعبیه شود؟
3-برای طبقات پایین میتوان از پکیج بدون فن استفاده کرد؟
4-در مجموع تعمیر و نگهداری کدام سیستم ساده تر و کم هزینه تر است؟
5-در کدام سیستم کمتر با مشکل کمبود آب گرم مصرفی (مثلا سرد شدن آب در حمام) مواجهیم؟



پکیج گرمایشی اپارتمانی



پکیج های نصب شده در شهر های شمالی
به منظور جلوگیری از رسوب املاح یا سختی آب در مبدل پکیج های نصب شده در شهر های شمالی یا دیگر مناطقی که آب دارای املاح فراوانی می باشند( مانند شهر های قم، اصفهان، اراک، شیراز و....)می توان در مسیر لوله ورودی آب پکیج از یک قطعه لوله سختی گیر مغناطیسی جهت خنثی کردن اثر یونهای املاح آب و جلوگیری از چسبیدن املاح به دیواره های مبدل حرارتی پکیج استفاده کرد.
اما از آنجا که نصب این سختی گیر مغناطیسی لوله ای خود می تواند تا حدودی موجب ایجاد افت فشار در مسیر آب ورودی به پکیج شود، استفاده از آن به جز در مواقع ضروری توصیه نمی شود.ولی بطور کلی بهترین راه مقابله با رسوب املاح و سختی آب در پکیج، استفاده از پکیج های دومبدله می باشد.

دسته بندی خرید پکیج دیواری
Friday, 06 January 2017 07:29

خرید پکیج گرمایشی

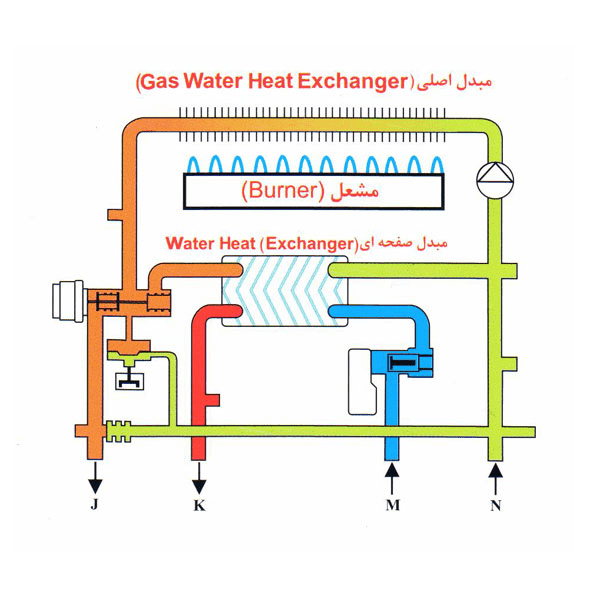

خرید پکیج گرمایشی اجزای تشکیل دهنده ی پکیچ شوفاژ دیواری :

شیر کنترل گاز – مشعل – کلاهک تعدیل پمپ مدار گرم کننده – مبدل های حرارتی – مخزن کویل دار – منبع انبساط بسته – شیر اطمینان – شیر هواگیری خودکار – برد کنترل الکترونیک – شیر سه راهی موتوری – کلید ایمنی حرارتی – سنسور فشار – پتانسیومتر و اکوستات . است .



شیر کنترل گاز: فلوسوئیچ : خرید پکیج گرمایشی



این وسیله از مهم ترین قطعات پکیچ است . مرکب از دوشیر مغناطیسی برای ایمنی وقطع ووصل ویک رگولاتور تنظیم فشار گاز است . عملکرد شیر کنترل گاز شامل موارد زیر است :

- قطع ووصل جریان گاز بر اساس فرمان پتانسیومتریا اکوستات انتخاب دما توسط شیر برقی .

- قطع جریان گاز در هنگام خاموش شدن پیلوت از طریق فرمان ترموکوپل توسط شیر مغناطیسی ایمنی مرتبط با آن

- قطع جریان گاز در اثر فرمان کلید ایمنی حرارتی به هنگام افزایش بیش از حد دمای اب .

- تنظیم فشار گاز ورودی به کمک رگولاتور گاز



فلوسوئیچ : خرید پکیج گرمایشی

در قسمت ورودی ابسرد مصرفی شوفاژ قرار دارد این وسیله برای کنترل جریان طراحی شده واز جنس تفلون می باشد که در بالای ان یک آهنربا قرار دارد وهمچنین یک بخش الکتریکی در قسمت بالای فلوسوئیچ قرار دارد و ارتباط بین کنتاکهای رله باز می شود هنگامی که یکی از شیرهای آبگرم باز شده وآب جریان می یابد وشناور به سمت بالا حرکت کرده ودر اثر نیروی مغناطیسی آهنربای بالای شناور کنتاکها ی رله باید به یکدیگر چسبانده وجریان الکتریکی را به برد برقرار میکنند . برای جلوگیری مواد زائد وناخالصی ها به مدار آبگرم مصرفی یک فیلتر در ورودی آب سرد فلوسوئیچ قرار داده شده است .

خرید پکیج گرمایشی
خرید پکیج گرمایشی



مشعل شوفاژ دیواری :


اغلب مشعل دستگاهای گاز سوز خانگی وپکیچ از نوع اتمسفریک است زیرا از صدای کمتری بر خوردار هستند به علاوه دارای کیفیت مناسب وکارایی بالایی نیز می باشند باتوجه به ظرفیت محدود شوفاژ دیواری در آنها از این مشعل ها استفاده می شود .

شیر سه راهی موتوری :

این وسیله معمولا در دستگاهای پکییچ گازی بدون مخزن ابگرم نصب می شود و امکان استفاده از مبدل حرارتی ثانویه را برای تهیه ی ابگرم مصرفی به صورت لحظه ای فراهم میکند.

این قطعه بادریافت فرمان از برد کنترل الکترونیک جریان آب مدار گرم کننده را از مسیررادیاتورها قطع و به مسیر پوسته ی مبدل حرارتی ثانویه که از نوع پوسته ولوله می باشد برای تهیه ی آبگرم مصرفی هدایت میکند . با بسته شدن ابگرم مصرفی شیر سه سه راهی موتوری مجددا آب مدار گرم کننده را به رادیاتور هدایت میکند .

برد کنترل الکترونیک :

وظیفه ی برد کنترل دریافت پیام ارسالی از سنسور فشار وپتانسیومتر واکوستات وارسال فرمانهای لازم برای عملکرد به موقع شیر کنترل گاز و شیر سه راهی موتوری وپمپ مدار گرم کننده است .

برد های الکترونیکی به دو دسته تقسیم میشوند :

الف : برد کنترل جرقه زن : در داخل جعبه ی محفظه ی برد قرار گرفته و بر روی برد اصلی کنترل شوفاژ مونتاژ می گردد و وظیفه ی آن عمل جرقه زنی وهمچنین کنترل شعله می باشد برد به یک ترانس جرقه زن ولتاژ بالا که بر روی براکت تحتانی پشتی قرار گرفته برای دادن عمل جرقه زنی متصل میگردد .

ب: برد کنترل اصلی : برد کنترل اصلی شوفاژ در پشت صفحه ی کنترل ودر داخل محفظه ای که به همین منظور طراحی شده ( جعبه ی محفظه ی برد ) قرار میگیرد این برد کنترل با همه ی قطعات الکترونیکی والکتریکی شوفاژ برای کنترل شوفاژ برای کنترل عملکرد های مختلف دستگاه در ارتباط است .



خرید پکیج گرمایشی
خرید پکیج گرمایشی



کلید ایمنی حدالقل فشار آب :

برروی سمت راست بدنه ی پمپ قرار داده شده است و یک وسیله ی کنترل و ایمنی برای وجود اب در سیستم مدار گرمایش شوفاژ می باشد که در صورت وجود نشتی در سیستم و یا پر نشدن سیستم مدار گرمایش به اندازه ی کافی و عدم وجود فشار مناسب برای عملکرد شوفاژ دستگاه را قفل نماید و اجازه ی عملکرد به اجزای شوفاژ را نمی دهد اگر فشار آب بیش از 45% صدم بار گردد کلید وصل و اگر کمتر گردد کلید قطع میگردد .

سنسور حرارتی ( کنترل دما ) :

در مدار گرمایش بر روی خروجی مبدل حرارتی ودر روی مبدل حرارتی ودر مدار آبگرم مصرفی وبر روی لوله خروجی آبگرم مصرفی قرار دارد وظیفه ی سنسور فشار : از این وسیله به منظور تشخیص زمان بهره برداری از آبگرم م مصرفی استفاده میشود . --- تغییر فشار در دو طرف دیافراگم

پتانسیومتر ( اکوستات ) :

برای تنظیم وکنترل درجه ی حرارت آب در مدار گرم کننده از اکوستات استفاده میشود .

کلید ایمنی حرارت ( کلید حرارتی محدود کننده ی دما ) :

کلید ایمنی حرارتی در بخش فوقانی مبدل پره لوله ی دستگاه نصب گردیده است در صورتی که درجه ی حرارت آب مدار گرم کننده به هر دلیل از 110 درجه ی سانتیگراد بیشتر شود این کلید فعال میشود وبا قطع جریان اصلی گاز دستگاه را خاموش مینماید لازم به ذکر است که در این حالت با گذشت حدالقل 15 دقیقه میتوان دستگاه را روشن کرد



مبدل حرارتی شوفاژ دیواری : خرید پکیج گرمایشی


در کلیه ی مدل ها ی آبگرم مدارگرم کننده توسط مبدل حرارتی اولیه مسی با پوشش رنگ آلومینیوم / سیلیکون از نوع پره – لوله تامین می شود

در پکیچ دیواری از مبدل حرارتی ثانویه مسی از نوع پوسته و لوله استفاده میشود.

پمپ جریان مدار گرم کننده :

وظیفه ی پمپ به گردش در آوردن آب در مدار گرم کننده است یعنی کار این پمپ فرستادن آب از دستگاه مولد گرما به رادیاتور واتصالات آنها است - ودر قسمت برگشت مدار گرمایش قرار دارد .

وضعیت پمپ در حالت زمستانی روشن است به طوری که در این وضعیت وظیفه ی گردش آب در داخل گرمایش را بر عهده دارد ... وضعیت پمپ در حالت تابستانی به صورت خودکار است .

جنس بدنه پمپ سیر کولاتور از جنس مواد کامپوزیت است .

مخزن انبساط :

وظیفه ی مخزن انبساط خنثی کردن تغییر حجم وفشار افزایش یافته آب بر اثر حرارت در مدار گرمایش می باشد .

مورد استفاده در این شوفاژ ها 8 لیتر و برای یک سیستم که حجم آبگیری آن حدود 100 لیتر است مناسب است . مخزن انبساط پکیچ شوفاژ دیواری از نوع بسته ی دیافراگمی است .

خرید پکیج گرمایشی
خرید پکیج گرمایشی



شرایط ومحل نصب : خرید پکیج گرمایشی

ظرفیت حرارتی شوفاژ های دیواری و زمینی با قدرتی از 20000 تا 50000 کیلو کالری بر ساعت ساخته میشوند ... آنها را مناسب برای واحد های مسکونی از 60 تا 180 متر مربع با ظرفیت های 20 تا 30 هزار کیلو کالری بر ساعت در نظر میگیرند . در محل هایی که ارتفاع از سطح دریا بیشتر باشد به ازء هر 600 متر ارتفاع اضافی 30 % از ظرفیت حرارتی ناشی از احتراق کاسته میشود و در نتیجه کلیه ی دستگاهای احتراقی دارای ظرفیت خروجی کمتری خواهند بود .

محلی که برای نصب شوفاژ دیواری انتخاب میشود :

- بالای اجاق گاز و سایر وسایل گرمازا نباشد . حدالقل فاصله ی عمودی 40 سانتیمتر

- حدالقل فاصله ی دستگاه از دیوار مقابل یک متر باشد .

- حدالقل فاصله از دیوار یا کابینت مجاور از طرفین 15 ساتی متر باشد .

- حدالقل فاصله از کف 120 سانتی متر باشد .





راهنمای نصب :

توصیه میشود قبل از نصب دستگاه طبق راهنمایی های متخصصان شرکت شستشو داده شود ( به علت گرد و غبار )

دستگاه برای مصرف گاز طبیعی با فشار 187 میلی متر ستون آب مناسب است .

برای تخلیه ی گازهای حاصل از احتراق قطر دودکش باید 15 سانتی متر و طول قسمت عمودی دودکش حدالقل 25 سانتیمتر باشد

دسته بندی خرید پکیج دیواری

همه چیز در مورد پکیج گرمایشی



عیب یابی پکیج دیواری گرمایشی پکیج دیواری دستگاهی است که جایگزین موتور خانه مرکزی شوفاژ گردیده و آب گرم مورد نیاز جهت تامین گرمایش محیط، به وسیله رادیاتورها و آب گرم بهداشتی جهت مصارف روزمره از قبیل شستشو، استحمام و غیره را فراهم می نماید.
گرمایش مطبوع محل سکونت و آب گرم بهداشتی، همواره از نیازهای اولیه بشر بوده و می باشد.
شاید هنوز هم استفاده از کرسی های ذغالی و بخاری های نفتی را در بعضی از نقاط کشور عزیزمان شاهد باشیم، ولی حقیقت این است که با توجه به فراوانی گاز طبیعی و برقراری امکان دسترسی به این موهبت الهی، تکنولوژی را بر آن داشته است که راهکارهای جدیدی را برای بشر مهیا سازد. عیب یابی پکیج دیواری گرمایشی



در حال حاضر، پکیج دیواری متداول ترین وسیله ایجاد گرمایش شوفاژ در سراسر دنیا است. عیب یابی پکیج دیواری گرمایشی
عدم اشغال فضای مفید، ایمنی بسیار بالا، استقلال کامل هر واحد مسکونی و رضایت کامل و کافی از عملکرد پکیج دیواری، تقریبا جایی برای تردید در استفاده از این سیستم در منازل و واحدهای تجاری باقی نمی گذارد.

راندمان بالا و مصرف بهینه سوخت گاز، از دیگر عواملی هستند که دستگاههای اجرایی را نیز تشویق به توسعه استفاده از پکیج دیواری می نماید.
پکیج دیواری، که فقط نوع فن دار آن از نظر استانداردهای معتبر دنیا تایید می گردد، علاوه بر تامین گرمایش داخل خانه یا محل تجاری، از طریق رادیاتور یا فن کوئل یا گرمایش از کف، آب گرم بهداشتی را نیز بصورت فوری در اختیار مصرف کننده قرار می دهد. همچنین ترکیب این دستگاه با کولر گازی از طریق یک کویل آب گرم، می تواند علاوه بر صرفه جویی در مصرف انرژی، گرمایش مطبوع تر و ارزان تری را برای مصرف کننده مهیا سازد. عیب یابی پکیج دیواری گرمایشی

استفاده از دودکش مخصوص، کواکسیال (دو جداره) در هنگام نصب پکیج دیواری، این امکان را فراهم می نماید که علاوه بر خروج دود ناشی از کار کرد دستگاه به محیط خارج، هوای مصرفی مورد نیاز دستگاه نیز از محیط خارج تامین می گردد و در نتیجه ایمنی کاملی برای مصرف کننده فراهم می گردد.



عیب یابی پکیج دیواری گرمایشی



نحوه ی عملکرد زمستانی

پکیج دیواری در فصل زمستان آب گرم مدار گرم کننده را تامین می کند.
وقتی شیر آب گرم مصرفی باز شود با عبور جریان آب از سنسور فشار میکروسوِئیچ این سنسورفعال شده با ارسال فرمان به شیر سه طرفه ی برقی از طریق برد کنترل الکترونیک مدار رادیاتور ها موقتا قطع شده آب مدار گرم کننده به مبدل حرارتی ثانویه پوسته – لوله هدایت می شود.

به این ترتیب آب گرم مصرفی به صورت فوری تامین می گردد.
بلافاصله پس از بسته شدن شیر آب گرم مصرفی شیر سه طرفه ی برقی به طور خودکار آب گرم مدار گرم کننده را به مدار رادیاتورهدایت می کند.



عیب یابی پکیج دیواری گرمایشی



نحوه ی عملکرد تابستانی

در این حالت پکیج دیواری تنها در زمان نیاز به تامین آب گرم مصرفی به صورت خودکار روشن می شود.
هنگامی که مصرف کننده یکی از شیرهای آب گرم را باز میکند فرمان روشن شدن مشعل از طریق میکروسوئیچ سنسور فشار بورد کنترل الکترونیک صادر شده آب گرم مصرفی با بهره گیری از مبدل حرارتی ثانویه پوسته و لوله به صورت فوری تامین می شود با بسته شدن آب گرم مصرفی بلافاصله دستگاه خاموش خواهد شد.

مزایای پکیج دیواری

استقلال واحدهای مسکونی از یکدیگر
استقلال هر واحد مسکونی در تامین آب گرم مصرفی و گرمایش محیط
عدم نیاز به احداث موتور خانه ی مرکزی
امکان کنترل سیستم در داخل ساختمان
عدم هزینه شارژ ماهانه و تعمیر و نگهداری
سهولت در نصب ، راه اندازی ، سرویس و نگهداری
راندمان بالاتر نسبت به موتور خانه مرکزی
امنیت بالاتر بخاطر و جود سنسورهای آب گرم مصرفی و شوفاژ و سنسور دود و …….
عدم اشغال فضای مفید در ساختمان ها
ابعاد کوچک، تقریبا به اندازه یک دستگاه آبگرمکن دیواری معمولی
تنظیم دما به میزان دلخواه
تامین آب گرم دائم و فراوان در کمترین زمان و جلوگیری از اتلاف انرژی
هر زمان که شما به آب گرم نیاز داشته باشید دستگاه روشن می شود و در مواقع دیگر خاموش است
ایمنی کامل (دستگاه به صورتی طراحی گردیده که هیچ خطری را متوجه مصرف کننده آن نمی سازد)
عملکرد مطمئن (تامین گرمایش واحدهای مسکونی تا متراژ حداکثر ۳۵۰ متر مربع به صورت کامل )
کارکرد آرام و بدون صدا
راندمان حرارتی بالا همزمان با صرفه جویی در مصرف سوخت
کوتاه شدن مسیر لوله های انتقال آب گرم رادیاتور و آب گرم مصرفی به محل مورد نظر و در نتیجه جلوگیری از اتلاف انرژی و زمان.





معایب پکیج دیواری عیب یابی پکیج دیواری گرمایشی



اشغال فضایی معادل یک کابینت از حجم آشپز خانه
انواع پکیج شوفاژ

زمینی
دیواری
دودکش دار
فن دار
نکته بسیار مهم در انتخاب پکیج دیواری شرایط دودکش ساختمان می باشد که برای برطرف شدن مشکل دودکش، در ساختمان هایی که دودکش مناسب جهت راه اندازی دستگاه ها را ندارند، دستگاه ها در ۲ نوع دودکش دار و فن دار طراحی شده اند. عیب یابی پکیج دیواری گرمایشی



پارامترهای مهم برای انتخاب پکیج دیواری

۱٫ دودکش ساختمان

۲٫ متراژ ساختمان

۳٫ مقدار مورد نیاز آب گرم مصرفی

۴٫ تامین اکسیژن مورد نیاز دستگاه



علاوه بر اینکه به ازاء هر کیلووات توان دستگاه یک متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه بوسیله یک دریچه دائما باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود.

گروه آب و هوایی کشور عزیزمان ایران عبارتند از

جهت در نظر گرفتن میزان گرمای لازم جهت گرم کردن، یک متر مربع از ساختمان باید بعضی از شرایط در نظر گرفته شود و مهمترین موضوع محاسبه دقیق محل نصب و شرایط آب و هوایی شهری است در آن زندگی می کنیم.

معتدل و مرطوب
گرم و خشک
گرم و مرطوب
ساختمان ها از لحاظ معماری و ساخت به ۳ گروه تقسیم می شوند



گروه اول: ساختمان هایی که در آنها از پنجره های دوجداره استفاده شده است و دیوارهای خارجی نیز عایق شده است و در آنها پرت حرارت بسیار پایین است.
گروه دوم: ساختمان هایی که از لحاظ ساخت معمولی می باشند و در آنها از پنجره معمولی فلزی استفاده شده و پرت حرارت در آنها معمولی می باشد ( مانند آپارتمان های معمولی )
گروه سوم: ساختمان هایی که از لحاظ معماری و ساخت قدیمی می باشند و پرت حرارت در آنها بسیار بالا است و در آنها از در و پنجره های مناسبی استفاده نشده است.


جهت جغرافیایی ساختمان

یکی دیگر از شرایط ساختمان ها جهت آنهاست که از لحاظ تابش آفتاب بسیار حائز اهمیت می باشد.
به طور مثال واحدی که در انتهای یک ساختمان شمالی قرار دارد نسبت به واحدی که در سمت حیاط یک ساختمان جنوبی قرار دارد نور کمتری به آن تابیده می شود و سرد تر است.

و یا واحدی که در طبقه آخر یا طبقه هم کفی که زیر آن پارکینگ قرار دارد بدیل داشتن ارتباط بیشتر با فضای آزاد سرد تر از واحدی است که بالا و پایین آن مسکونی است ( مانند طبقات دوم و سوم در یک ساختمان چهار طبقه)

محاسبه سر انگشتی برای انتخاب یک پکیج دیواری مناسب

معتدل و مرطوب ( شهر های شمالی )
ساختمان های دسته اول: برای هر متر مربع ۸۰ تا ۱۰۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۲۰ تا ۱۴۰ وات
گرم و خشک ( شهر های کوهستانی مانند مشهد، تهران )
ساختمان های دسته اول: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۱۲۰ تا ۱۴۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۴۰ تا ۱۶۰ وات
گرم و مرطوب ( شهر های جنوبی )
ساختمان های دسته اول: برای هر متر مربع ۶۰ تا ۸۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۸۰ تا ۱۰۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
این اعداد به محاسبه سر انگشتی معروف است و مربوط به مناطق آب و هوایی ایران می باشد.

مواردی که باید قبل از خرید و یا در حین نصب پکیج دیواری به آنها توجه شود



عیب یابی پکیج دیواری گرمایشی



۱٫ فشار آب شهر در محل نصب پکیج دیواری می باید حد اقل ۱ و حد اکثر ۳٫۵ اتمسفر باشد.

۲٫ در صورتیکه بخشی از مسیر دودکش پکیج دیواری، بصورت افقی(بیش از ۳۰ سانتی متر) باشد، استفاده از پکیج های فن دار الزامی است.

۳٫ در صورتیکه محل نصب پکیج دیواری گاز سوز در بالکن یا فضای باز می باشد، باید از وزش مستقیم باد یا جریان تند هوا محفوظ شده باشد.

۴٫ با توجه به هد پمپ سیر کولاتور در دستگاههای پکیج گرمایشی، حد اکثر طول لوله کشی افقی آب برای رادیاتور های شوفاژ حدود ۳۵ متر می باشد.

ظرفیت حرارتی پکیج های دیواری و زمینی با قدرتی از ۲۰۰۰۰ تا ۵۰۰۰۰ وات بر ساعت ساخته میشوند و آنها را مناسب برای واحد های مسکونی از ۶۰ تا ۳۵۰ متر مربع با ظرفیت های ۲۰ تا ۳۵ هزار وات بر ساعت در نظر میگیرند.

در محل هایی که ارتفاع از سطح دریا بیشتر باشد به ازاء هر ۶۰۰ متر ارتفاع اضافی ۳۰% از ظرفیت حرارتی ناشی از احتراق کاسته میشود و در نتیجه کلیه ی دستگاههای احتراقی دارای ظرفیت خروجی کمتری خواهند بود.

برای جلوگیری از رسوب گرفتن مبدل ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است ) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید در زمان نصب پکیج دیواری نصب نمود.



عیب یابی پکیج دیواری گرمایشی



شرایط مورد نیاز جهت استفاده از پکیج دیواری دودکش دار

قطر لوله دودکش ساختمان برای استفاده از پکیج دیواری باید ۱۵ سانتیمتر باشد.
هر وسیله گاز سوز باید دارای شیر گاز مستقل و یک دودکش مستقل باشد تا مکش دود به درستی انجام شود.
هرگز نمی توان پکیج دیواری را به دودکش های مشترک و شیر گاز مشترک وصل نمود.


چنانچه قسمتی از لوله دودکش در فضای آزاد قرار بگیرد، باید آن قسمت را با عایق پشم شیشه عایق نمود، زیرا اگر بدنه دودکش در اثر تماس با هوای محیط سرد شود، دودی که از آن عبور کرده سرد شده و به سختی تخلیه می شود و موجب می گردد کشش دودکش کم شود و باعث می شود تا دود از دودکش تخلیه نشود و سنسور دود عمل کند و پکیج دیواری خاموش شود. البته این خاموش شدن به خاطر ایمنی مصرف کننده می باشد.
در تمام پکیج های دیواری فاصله از کلاهک تعدیل دستگاه تا کلاهک تعدیل پشت بام ( ارتفاع عمودی دودکش ساختمان ) باید حداقل حدود ۴ متر باشد.




طول لوله افقی دودکش نباید از ۲۰ سانتیمتر بیشتر باشد و لوله افقی دودکش باید با شیب مناسب و مثبت به سمت بالا داشته باشد.
در صورتی که از پکیج دیواری دودکش دار استفاده شود، باید انتهای لوله دودکش در پشت بام باید اچ شکل باشد.
هر گاه هر کدام از شرایط مورد نیاز پکیج دیواری دودکش دار فراهم نباشد، نمی توان از دستگاه دودکش دار استفاده نمود و باید از دستگاه فن دار استفاده شود.
دود کش ساختمان باید مستقل و فقط مخصوص همان دستگاه باشد.
شرایط مورد نیاز جهت استفاده از پکیج دیواری فن دار

پکیج دیواری فن دار طوری طراحی شده است که نیازی به دودکش ساختمان ندارد و هوای مورد نیاز سوختن در دستگاه از محیط آزاد ( بیرون از محل نصب دستگاه ) به داخل دستگاه مکیده می شود.

به همین دلیل پکیج دیواری فن دار مجهز به یک دودکش مخصوص دوجداره می باشد که جداره داخلی آن قطرش ۶ سانتیمتر می باشد و دود دستگاه از طریق این لوله به محیط بیرون تخلیه می گردد و جداره خارجی آن ۱۰ سانتیمتر می باشد.
لوله ۶ سانتیمتر تخلیه دود در آن قرار دارد و هوای تازه مورد نیاز جهت سوختن در دستگاه از طریق این لوله وارد محفظه احتراق دستگاه می شود.





هرگز نباید جداره بیرونی دودکش پکیج دیواری فن دار را جدا نمود و از هوای محیط اطراف محل نصب دستگاه استفاده نمود.

لوله دودکش پکیج دیواری فن دار باید حتما به محیط آزاد بیرون از محل نصب دستگاه ارتباط داشته باشد تا دود ایجاد شده در دستگاه به محیط بیرون از منزل تخلیه گردد و هم هوای مورد نیاز پکیج دیواری از محیط بیرون از منزل مسکونی تامین گردد.

اگر در مواردی فاصله بین پکیج دیواری و پنجره یا دیوار خارجی بیشتر از اندازه طول لوله دودکش دوجداره موجود داخل کارتن باشد، یا نیاز به زانو باشد، باید حتما از لوله رابط و زانوی مخصوص دوجداره پکیج دیواری فن دار استفاده نمود.

نهایت طول لوله دودکش پکیج دیواری فن دار ۴ متر افقی می باشد که به ازاء استفاده از هر زانو، ۱متر از ۴ متر طول لوله دودکش کم کی شود.



بخاطر اینکه قدرت مکش و دهش فن برای ۴ متر طراحی شده است، در مواردی که طول دودکش کم باشد بدلیل قدرت زیاد فن هوای ورودی به محفظه احتراق پکیج دیواری بیش از حد لازم می شود و باعث می شود که دستگاه براحتی و سریع روشن نشود و برای رفع این مشکل ۲ حلقه فلزی داخل کارتن دستگاه موجود می باشد که سایز یکی ۷۵ میلیمتر و دیگری ۸۰ میلیمتر می باشد که برای کم کردن دبی هوای ورودی به محفظه احتراق می توان از آنها استفاده نمود
اگر طول لوله دودکش کمتر از ۱ متر باشد، باید از حلقه سایز ۸۰ میلیمتر استفاده شود و اگر بین ۱ تا ۱/۵ متر باشد، باید از حلقه سایز ۷۵ میلیمتر استفاده نمود و زمانی که طول دودکش بیشتر از ۱/۵ متر باشد، نیازی به استفاده از حلقه های کم کننده دبی نمی باشد.

در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نباشد، باید حتما از پکیج دیواری فن دار استفاده شود.

دودکش مخصوص دو جداره پکیج دیواری فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از محیط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.

هرگز نباید دودکش مخصوص پکیج دیواری فن دار دستکاری و خارج از استاندارد شرکت نصب گردد.



عیب یابی پکیج دیواری گرمایشی



به این نکته مهم توجه داشته باشید، در زمانی از پکیج دیواری فن دار استفاده می گردد که یا متراژ محل نصب دستگاه کمتر از ۱۲۰ متر می باشد و یا لوله دودکش استاندارد ۱۵ سانتیمتر وجود ندارد و یا اینکه اگر لوله دودکش از سایز ۱۵ سانتیمتر برخوردار می باشد، ارتفاع آن از ۴ متر کمتر است. در همه این موارد بایستی حتما از پکیج دیواری فن دار استفاده نمود. تا بحال این سوال پرسیده شده که لوله دودکش از استاندارد لازم برخوردار است و مکش در لوله بخوبی انجام می گیرد و لی چرا باز باید دستگاه فن دار استفاده نمود. جواب آن دسته از دوستان این است که متراژ کمتر از ۱۲۰ متر مربع می باشد و در صورتی که دستگاه پکیج دیواری دودکش دار نصب شود اکسیژن مورد نیاز برای احتراق از داخل محیط تامین می گردد و این موضوع بسیار خطرناک بوده و در صورتی که مشتری حتما بخواهد از دستگاه پکیج دیواری دودکش دار استفاده نماید حتما باید به مرکز نصب و خدمات برند مربوطه تعهد نماید که یک دریچه ورودی هوا به داخل محیط و نزدیک به پکیج دیواری همیشه باز بوده و همیشه هوای تازه و سالم وارد محیط میشود.




شرایط و مقدار مورد نیاز آب گرم مصرفی در ساختمان


دستگاه پکیج دیواری وظیفه گرم نمودن رادیاتور های ساختمان و تامین آب گرم مصرفی در ساختمان را بر عهده دارد.
پکیج دیواری بدلیل نداشتن منبع ذخیره آب گرم، امکان گرم نمودن رادیاتور ها و گرم نمودن آب گرم مصرفی را بطور همزمان ندارند و در طراحی سیستم اولویت گرمایش با گرم نمودن آب گرم مصرفی می باشد.

بعد از باز شدن شیر آب گرم مصرفی تمام قدرت دستگاه صرف گرم نمودن آب گرم مصرفی می شود و اگر شیر آب گرم مصرفی به طور طولانی باز بماند، رادیاتور ها سرد می شوند.
لازم است در مصرف آب گرم به این نکته توجه نمود که نباید به طور طولانی شیر آب گرم در زمستان باز بماند تا رادیاتور ها سرد بشوند.

کدام پکیج برای منزل شما ایده آل تر است

تا زیر بنای ۲۴۰ متر مربع: میزان آب دهی یک پکیج دیواری ۲۴ کیلو وات ( ۲۴۰۰۰ وات )، ۷ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای منزل مسکونی معمولی با یک حمام و یا یک سرویس بهداشتی و آشپزخانه مناسب است.

تا زیر بنای ۲۸۰ متر مربع: میزان آب دهی یک پکیج دیواری ۲۸ کیلووات ( ۲۸۰۰۰ وات )، ۸ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای منزل مسکونی با یک حمام و یک سرویس بهداشتی و آشپزخانه مناسب است، ولی برای منزل مسکونی که دارای دو حمام و یک سرویس بهداشتی و آشپزخانه می باشد مناسب نیست.

تا زیر بنای ۳۰۰ متر مربع: میزان آب دهی پکیج دیواری ۳۵ کیلووات ( ۳۵۰۰۰ وات )، ۱۰ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای واحدی که دارای ۲ حمام و سرویس بهداشتی و آشپزخانه می باشد مناسب است.

محلی که برای نصب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد



عیب یابی پکیج دیواری گرمایشی



بالای اجاق گاز و سایر وسایل گرمازا نباشد.
حداقل فاصله ی دستگاه از دیوار مقابل یک متر باشد.
حداقل فاصله از دیوار یا کابینت مجاور از طرفین ۱۵ساتی متر باشد.
حداقل فاصله از کف تا زیر پکیج ۱۲۰سانتی متر باشد.
حداقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید ۳۰ سانتیمتر باشد.


هرگز نباید کلاهک تعدیل پکیج دیواری را به دریچه دودکش داخل دیوار نصب نمود و حداقل ۳۰ سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است. زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.
در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که دستگاه برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کندهمه چیز در مورد پکیج

پکیج دیواری دستگاهی است که جایگزین موتور خانه مرکزی شوفاژ گردیده و آب گرم مورد نیاز جهت تامین گرمایش محیط، به وسیله رادیاتورها و آب گرم بهداشتی جهت مصارف روزمره از قبیل شستشو، استحمام و غیره را فراهم می نماید.
گرمایش مطبوع محل سکونت و آب گرم بهداشتی، همواره از نیازهای اولیه بشر بوده و می باشد.
شاید هنوز هم استفاده از کرسی های ذغالی و بخاری های نفتی را در بعضی از نقاط کشور عزیزمان شاهد باشیم، ولی حقیقت این است که با توجه به فراوانی گاز طبیعی و برقراری امکان دسترسی به این موهبت الهی، تکنولوژی را بر آن داشته است که راهکارهای جدیدی را برای بشر مهیا سازد.

در حال حاضر، پکیج دیواری متداول ترین وسیله ایجاد گرمایش شوفاژ در سراسر دنیا است. عیب یابی پکیج دیواری گرمایشی
عدم اشغال فضای مفید، ایمنی بسیار بالا، استقلال کامل هر واحد مسکونی و رضایت کامل و کافی از عملکرد پکیج دیواری، تقریبا جایی برای تردید در استفاده از این سیستم در منازل و واحدهای تجاری باقی نمی گذارد.

راندمان بالا و مصرف بهینه سوخت گاز، از دیگر عواملی هستند که دستگاههای اجرایی را نیز تشویق به توسعه استفاده از پکیج دیواری می نماید.
پکیج دیواری، که فقط نوع فن دار آن از نظر استانداردهای معتبر دنیا تایید می گردد، علاوه بر تامین گرمایش داخل خانه یا محل تجاری، از طریق رادیاتور یا فن کوئل یا گرمایش از کف، آب گرم بهداشتی را نیز بصورت فوری در اختیار مصرف کننده قرار می دهد. همچنین ترکیب این دستگاه با کولر گازی از طریق یک کویل آب گرم، می تواند علاوه بر صرفه جویی در مصرف انرژی، گرمایش مطبوع تر و ارزان تری را برای مصرف کننده مهیا سازد. عیب یابی پکیج دیواری گرمایشی

استفاده از دودکش مخصوص، کواکسیال (دو جداره) در هنگام نصب پکیج دیواری، این امکان را فراهم می نماید که علاوه بر خروج دود ناشی از کار کرد دستگاه به محیط خارج، هوای مصرفی مورد نیاز دستگاه نیز از محیط خارج تامین می گردد و در نتیجه ایمنی کاملی برای مصرف کننده فراهم می گردد.



نحوه ی عملکرد زمستانی

پکیج دیواری در فصل زمستان آب گرم مدار گرم کننده را تامین می کند.
وقتی شیر آب گرم مصرفی باز شود با عبور جریان آب از سنسور فشار میکروسوِئیچ این سنسورفعال شده با ارسال فرمان به شیر سه طرفه ی برقی از طریق برد کنترل الکترونیک مدار رادیاتور ها موقتا قطع شده آب مدار گرم کننده به مبدل حرارتی ثانویه پوسته – لوله هدایت می شود.

به این ترتیب آب گرم مصرفی به صورت فوری تامین می گردد.
بلافاصله پس از بسته شدن شیر آب گرم مصرفی شیر سه طرفه ی برقی به طور خودکار آب گرم مدار گرم کننده را به مدار رادیاتورهدایت می کند.

نحوه ی عملکرد تابستانی

در این حالت پکیج دیواری تنها در زمان نیاز به تامین آب گرم مصرفی به صورت خودکار روشن می شود.
هنگامی که مصرف کننده یکی از شیرهای آب گرم را باز میکند فرمان روشن شدن مشعل از طریق میکروسوئیچ سنسور فشار بورد کنترل الکترونیک صادر شده آب گرم مصرفی با بهره گیری از مبدل حرارتی ثانویه پوسته و لوله به صورت فوری تامین می شود با بسته شدن آب گرم مصرفی بلافاصله دستگاه خاموش خواهد شد.

مزایای پکیج دیواری

استقلال واحدهای مسکونی از یکدیگر
استقلال هر واحد مسکونی در تامین آب گرم مصرفی و گرمایش محیط
عدم نیاز به احداث موتور خانه ی مرکزی
امکان کنترل سیستم در داخل ساختمان
عدم هزینه شارژ ماهانه و تعمیر و نگهداری
سهولت در نصب ، راه اندازی ، سرویس و نگهداری
راندمان بالاتر نسبت به موتور خانه مرکزی
امنیت بالاتر بخاطر و جود سنسورهای آب گرم مصرفی و شوفاژ و سنسور دود و …….
عدم اشغال فضای مفید در ساختمان ها
ابعاد کوچک، تقریبا به اندازه یک دستگاه آبگرمکن دیواری معمولی
تنظیم دما به میزان دلخواه
تامین آب گرم دائم و فراوان در کمترین زمان و جلوگیری از اتلاف انرژی
هر زمان که شما به آب گرم نیاز داشته باشید دستگاه روشن می شود و در مواقع دیگر خاموش است
ایمنی کامل (دستگاه به صورتی طراحی گردیده که هیچ خطری را متوجه مصرف کننده آن نمی سازد)
عملکرد مطمئن (تامین گرمایش واحدهای مسکونی تا متراژ حداکثر ۳۵۰ متر مربع به صورت کامل )
کارکرد آرام و بدون صدا
راندمان حرارتی بالا همزمان با صرفه جویی در مصرف سوخت
کوتاه شدن مسیر لوله های انتقال آب گرم رادیاتور و آب گرم مصرفی به محل مورد نظر و در نتیجه جلوگیری از اتلاف انرژی و زمان

معایب پکیج دیواری


اشغال فضایی معادل یک کابینت از حجم آشپز خانه
انواع پکیج شوفاژ


نکته بسیار مهم در انتخاب پکیج دیواری شرایط دودکش ساختمان می باشد که برای برطرف شدن مشکل دودکش، در ساختمان هایی که دودکش مناسب جهت راه اندازی دستگاه ها را ندارند، دستگاه ها در ۲ نوع دودکش دار و فن دار طراحی شده اند.

پارامترهای مهم برای انتخاب پکیج دیواری

۱٫ دودکش ساختمان

۲٫ متراژ ساختمان

۳٫ مقدار مورد نیاز آب گرم مصرفی

۴٫ تامین اکسیژن مورد نیاز دستگاه

علاوه بر اینکه به ازاء هر کیلووات توان دستگاه یک متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه بوسیله یک دریچه دائما باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود.

گروه آب و هوایی کشور عزیزمان ایران عبارتند از

جهت در نظر گرفتن میزان گرمای لازم جهت گرم کردن، یک متر مربع از ساختمان باید بعضی از شرایط در نظر گرفته شود و مهمترین موضوع محاسبه دقیق محل نصب و شرایط آب و هوایی شهری است در آن زندگی می کنیم.

معتدل و مرطوب
گرم و خشک
گرم و مرطوب
ساختمان ها از لحاظ معماری و ساخت به ۳ گروه تقسیم می شوند

گروه اول: ساختمان هایی که در آنها از پنجره های دوجداره استفاده شده است و دیوارهای خارجی نیز عایق شده است و در آنها پرت حرارت بسیار پایین است.
گروه دوم: ساختمان هایی که از لحاظ ساخت معمولی می باشند و در آنها از پنجره معمولی فلزی استفاده شده و پرت حرارت در آنها معمولی می باشد ( مانند آپارتمان های معمولی )
گروه سوم: ساختمان هایی که از لحاظ معماری و ساخت قدیمی می باشند و پرت حرارت در آنها بسیار بالا است و در آنها از در و پنجره های مناسبی استفاده نشده است.
جهت جغرافیایی ساختمان

یکی دیگر از شرایط ساختمان ها جهت آنهاست که از لحاظ تابش آفتاب بسیار حائز اهمیت می باشد.
به طور مثال واحدی که در انتهای یک ساختمان شمالی قرار دارد نسبت به واحدی که در سمت حیاط یک ساختمان جنوبی قرار دارد نور کمتری به آن تابیده می شود و سرد تر است.

و یا واحدی که در طبقه آخر یا طبقه هم کفی که زیر آن پارکینگ قرار دارد بدیل داشتن ارتباط بیشتر با فضای آزاد سرد تر از واحدی است که بالا و پایین آن مسکونی است ( مانند طبقات دوم و سوم در یک ساختمان چهار طبقه)

محاسبه سر انگشتی برای انتخاب یک پکیج دیواری مناسب

معتدل و مرطوب ( شهر های شمالی )
ساختمان های دسته اول: برای هر متر مربع ۸۰ تا ۱۰۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۲۰ تا ۱۴۰ وات
گرم و خشک ( شهر های کوهستانی مانند مشهد، تهران )
ساختمان های دسته اول: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۱۲۰ تا ۱۴۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۴۰ تا ۱۶۰ وات
گرم و مرطوب ( شهر های جنوبی )
ساختمان های دسته اول: برای هر متر مربع ۶۰ تا ۸۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۸۰ تا ۱۰۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
این اعداد به محاسبه سر انگشتی معروف است و مربوط به مناطق آب و هوایی ایران می باشد.

مواردی که باید قبل از خرید و یا در حین نصب پکیج دیواری به آنها توجه شود

۱٫ فشار آب شهر در محل نصب پکیج دیواری می باید حد اقل ۱ و حد اکثر ۳٫۵ اتمسفر باشد.

۲٫ در صورتیکه بخشی از مسیر دودکش پکیج دیواری، بصورت افقی(بیش از ۳۰ سانتی متر) باشد، استفاده از پکیج های فن دار الزامی است.

۳٫ در صورتیکه محل نصب پکیج دیواری گاز سوز در بالکن یا فضای باز می باشد، باید از وزش مستقیم باد یا جریان تند هوا محفوظ شده باشد.

۴٫ با توجه به هد پمپ سیر کولاتور در دستگاههای پکیج گرمایشی، حد اکثر طول لوله کشی افقی آب برای رادیاتور های شوفاژ حدود ۳۵ متر می باشد.

ظرفیت حرارتی پکیج های دیواری و زمینی با قدرتی از ۲۰۰۰۰ تا ۵۰۰۰۰ وات بر ساعت ساخته میشوند و آنها را مناسب برای واحد های مسکونی از ۶۰ تا ۳۵۰ متر مربع با ظرفیت های ۲۰ تا ۳۵ هزار وات بر ساعت در نظر میگیرند.

در محل هایی که ارتفاع از سطح دریا بیشتر باشد به ازاء هر ۶۰۰ متر ارتفاع اضافی ۳۰% از ظرفیت حرارتی ناشی از احتراق کاسته میشود و در نتیجه کلیه ی دستگاههای احتراقی دارای ظرفیت خروجی کمتری خواهند بود.

برای جلوگیری از رسوب گرفتن مبدل ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است ) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید در زمان نصب پکیج دیواری نصب نمود.


شرایط مورد نیاز جهت استفاده از پکیج دیواری دودکش دار

قطر لوله دودکش ساختمان برای استفاده از پکیج دیواری باید ۱۵ سانتیمتر باشد.
هر وسیله گاز سوز باید دارای شیر گاز مستقل و یک دودکش مستقل باشد تا مکش دود به درستی انجام شود.
هرگز نمی توان پکیج دیواری را به دودکش های مشترک و شیر گاز مشترک وصل نمود. عیب یابی پکیج دیواری گرمایشی


چنانچه قسمتی از لوله دودکش در فضای آزاد قرار بگیرد، باید آن قسمت را با عایق پشم شیشه عایق نمود، زیرا اگر بدنه دودکش در اثر تماس با هوای محیط سرد شود، دودی که از آن عبور کرده سرد شده و به سختی تخلیه می شود و موجب می گردد کشش دودکش کم شود و باعث می شود تا دود از دودکش تخلیه نشود و سنسور دود عمل کند و پکیج دیواری خاموش شود. البته این خاموش شدن به خاطر ایمنی مصرف کننده می باشد.
در تمام پکیج های دیواری فاصله از کلاهک تعدیل دستگاه تا کلاهک تعدیل پشت بام ( ارتفاع عمودی دودکش ساختمان ) باید حداقل حدود ۴ متر باشد.
طول لوله افقی دودکش نباید از ۲۰ سانتیمتر بیشتر باشد و لوله افقی دودکش باید با شیب مناسب و مثبت به سمت بالا داشته باشد. عیب یابی پکیج دیواری گرمایشی


در صورتی که از پکیج دیواری دودکش دار استفاده شود، باید انتهای لوله دودکش در پشت بام باید اچ شکل باشد.
هر گاه هر کدام از شرایط مورد نیاز پکیج دیواری دودکش دار فراهم نباشد، نمی توان از دستگاه دودکش دار استفاده نمود و باید از دستگاه فن دار استفاده شود. عیب یابی پکیج دیواری گرمایشی
دود کش ساختمان باید مستقل و فقط مخصوص همان دستگاه باشد.
شرایط مورد نیاز جهت استفاده از پکیج دیواری فن دار

پکیج دیواری فن دار طوری طراحی شده است که نیازی به دودکش ساختمان ندارد و هوای مورد نیاز سوختن در دستگاه از محیط آزاد ( بیرون از محل نصب دستگاه ) به داخل دستگاه مکیده می شود.

به همین دلیل پکیج دیواری فن دار مجهز به یک دودکش مخصوص دوجداره می باشد که جداره داخلی آن قطرش ۶ سانتیمتر می باشد و دود دستگاه از طریق این لوله به محیط بیرون تخلیه می گردد و جداره خارجی آن ۱۰ سانتیمتر می باشد.

لوله ۶ سانتیمتر تخلیه دود در آن قرار دارد و هوای تازه مورد نیاز جهت سوختن در دستگاه از طریق این لوله وارد محفظه احتراق دستگاه می شود.

هرگز نباید جداره بیرونی دودکش پکیج دیواری فن دار را جدا نمود و از هوای محیط اطراف محل نصب دستگاه استفاده نمود.

لوله دودکش پکیج دیواری فن دار باید حتما به محیط آزاد بیرون از محل نصب دستگاه ارتباط داشته باشد تا دود ایجاد شده در دستگاه به محیط بیرون از منزل تخلیه گردد و هم هوای مورد نیاز پکیج دیواری از محیط بیرون از منزل مسکونی تامین گردد.

اگر در مواردی فاصله بین پکیج دیواری و پنجره یا دیوار خارجی بیشتر از اندازه طول لوله دودکش دوجداره موجود داخل کارتن باشد، یا نیاز به زانو باشد، باید حتما از لوله رابط و زانوی مخصوص دوجداره پکیج دیواری فن دار استفاده نمود.

نهایت طول لوله دودکش پکیج دیواری فن دار ۴ متر افقی می باشد که به ازاء استفاده از هر زانو، ۱متر از ۴ متر طول لوله دودکش کم کی شود. عیب یابی پکیج دیواری گرمایشی

بخاطر اینکه قدرت مکش و دهش فن برای ۴ متر طراحی شده است، در مواردی که طول دودکش کم باشد بدلیل قدرت زیاد فن هوای ورودی به محفظه احتراق پکیج دیواری بیش از حد لازم می شود و باعث می شود که دستگاه براحتی و سریع روشن نشود و برای رفع این مشکل ۲ حلقه فلزی داخل کارتن دستگاه موجود می باشد که سایز یکی ۷۵ میلیمتر و دیگری ۸۰ میلیمتر می باشد که برای کم کردن دبی هوای ورودی به محفظه احتراق می توان از آنها استفاده نمود
اگر طول لوله دودکش کمتر از ۱ متر باشد، باید از حلقه سایز ۸۰ میلیمتر استفاده شود و اگر بین ۱ تا ۱/۵ متر باشد، باید از حلقه سایز ۷۵ میلیمتر استفاده نمود و زمانی که طول دودکش بیشتر از ۱/۵ متر باشد، نیازی به استفاده از حلقه های کم کننده دبی نمی باشد.



عیب یابی پکیج دیواری گرمایشی



در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نباشد، باید حتما از پکیج دیواری فن دار استفاده شود.

دودکش مخصوص دو جداره پکیج دیواری فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از محیط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.

هرگز نباید دودکش مخصوص پکیج دیواری فن دار دستکاری و خارج از استاندارد شرکت نصب گردد.

به این نکته مهم توجه داشته باشید، در زمانی از پکیج دیواری فن دار استفاده می گردد که یا متراژ محل نصب دستگاه کمتر از ۱۲۰ متر می باشد و یا لوله دودکش استاندارد ۱۵ سانتیمتر وجود ندارد و یا اینکه اگر لوله دودکش از سایز ۱۵ سانتیمتر برخوردار می باشد، ارتفاع آن از ۴ متر کمتر است. در همه این موارد بایستی حتما از پکیج دیواری فن دار استفاده نمود. تا بحال این سوال پرسیده شده که لوله دودکش از استاندارد لازم برخوردار است و مکش در لوله بخوبی انجام می گیرد و لی چرا باز باید دستگاه فن دار استفاده نمود. جواب آن دسته از دوستان این است که متراژ کمتر از ۱۲۰ متر مربع می باشد و در صورتی که دستگاه پکیج دیواری دودکش دار نصب شود اکسیژن مورد نیاز برای احتراق از داخل محیط تامین می گردد و این موضوع بسیار خطرناک بوده و در صورتی که مشتری حتما بخواهد از دستگاه پکیج دیواری دودکش دار استفاده نماید حتما باید به مرکز نصب و خدمات برند مربوطه تعهد نماید که یک دریچه ورودی هوا به داخل محیط و نزدیک به پکیج دیواری همیشه باز بوده و همیشه هوای تازه و سالم وارد محیط میشود.



عیب یابی پکیج دیواری گرمایشی


شرایط و مقدار مورد نیاز آب گرم مصرفی در ساختمان

دستگاه پکیج دیواری وظیفه گرم نمودن رادیاتور های ساختمان و تامین آب گرم مصرفی در ساختمان را بر عهده دارد.
پکیج دیواری بدلیل نداشتن منبع ذخیره آب گرم، امکان گرم نمودن رادیاتور ها و گرم نمودن آب گرم مصرفی را بطور همزمان ندارند و در طراحی سیستم اولویت گرمایش با گرم نمودن آب گرم مصرفی می باشد.

بعد از باز شدن شیر آب گرم مصرفی تمام قدرت دستگاه صرف گرم نمودن آب گرم مصرفی می شود و اگر شیر آب گرم مصرفی به طور طولانی باز بماند، رادیاتور ها سرد می شوند.
لازم است در مصرف آب گرم به این نکته توجه نمود که نباید به طور طولانی شیر آب گرم در زمستان باز بماند تا رادیاتور ها سرد بشوند.

کدام پکیج برای منزل شما ایده آل تر است

تا زیر بنای ۲۴۰ متر مربع: میزان آب دهی یک پکیج دیواری ۲۴ کیلو وات ( ۲۴۰۰۰ وات )، ۷ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای منزل مسکونی معمولی با یک حمام و یا یک سرویس بهداشتی و آشپزخانه مناسب است.

تا زیر بنای ۲۸۰ متر مربع: میزان آب دهی یک پکیج دیواری ۲۸ کیلووات ( ۲۸۰۰۰ وات )، ۸ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای منزل مسکونی با یک حمام و یک سرویس بهداشتی و آشپزخانه مناسب است، ولی برای منزل مسکونی که دارای دو حمام و یک سرویس بهداشتی و آشپزخانه می باشد مناسب نیست.

تا زیر بنای ۳۰۰ متر مربع: میزان آب دهی پکیج دیواری ۳۵ کیلووات ( ۳۵۰۰۰ وات )، ۱۰ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای واحدی که دارای ۲ حمام و سرویس بهداشتی و آشپزخانه می باشد مناسب است.

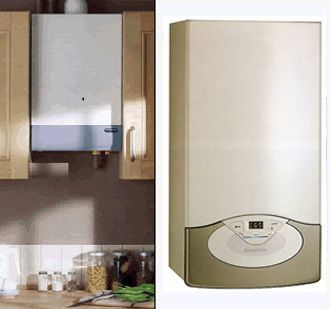

محلی که برای نصب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد

بالای اجاق گاز و سایر وسایل گرمازا نباشد.
حداقل فاصله ی دستگاه از دیوار مقابل یک متر باشد.
حداقل فاصله از دیوار یا کابینت مجاور از طرفین ۱۵ساتی متر باشد.
حداقل فاصله از کف تا زیر پکیج ۱۲۰سانتی متر باشد.
حداقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید ۳۰ سانتیمتر باشد.
هرگز نباید کلاهک تعدیل پکیج دیواری را به دریچه دودکش داخل دیوار نصب نمود و حداقل ۳۰ سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است. زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.
در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که دستگاه برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند

همه چیز در مورد پکیج

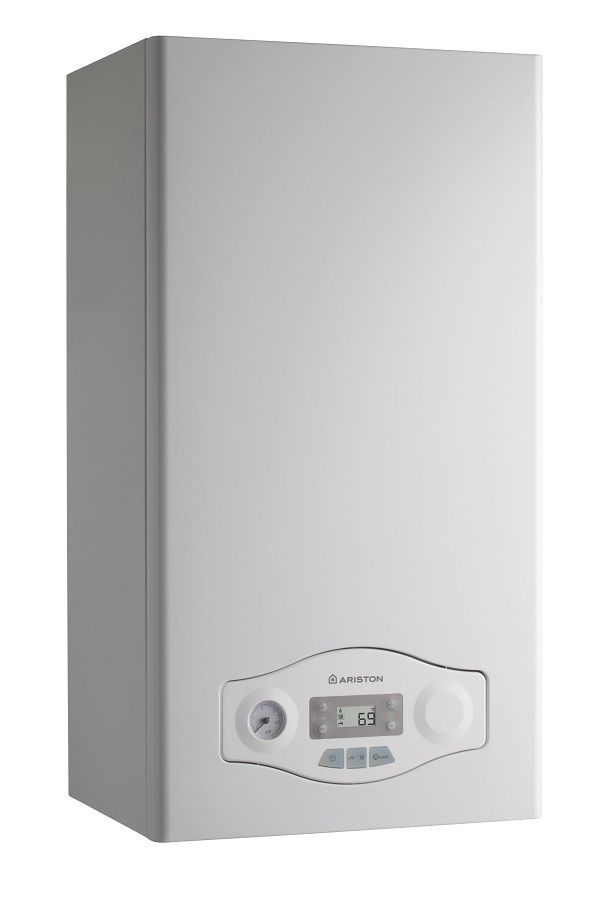

پکیج دیواری دستگاهی است که جایگزین موتور خانه مرکزی شوفاژ گردیده و آب گرم مورد نیاز جهت تامین گرمایش محیط، به وسیله رادیاتورها و آب گرم بهداشتی جهت مصارف روزمره از قبیل شستشو، استحمام و غیره را فراهم می نماید.
گرمایش مطبوع محل سکونت و آب گرم بهداشتی، همواره از نیازهای اولیه بشر بوده و می باشد.
شاید هنوز هم استفاده از کرسی های ذغالی و بخاری های نفتی را در بعضی از نقاط کشور عزیزمان شاهد باشیم، ولی حقیقت این است که با توجه به فراوانی گاز طبیعی و برقراری امکان دسترسی به این موهبت الهی، تکنولوژی را بر آن داشته است که راهکارهای جدیدی را برای بشر مهیا سازد.

در حال حاضر، پکیج دیواری متداول ترین وسیله ایجاد گرمایش شوفاژ در سراسر دنیا است.
عدم اشغال فضای مفید، ایمنی بسیار بالا، استقلال کامل هر واحد مسکونی و رضایت کامل و کافی از عملکرد پکیج دیواری، تقریبا جایی برای تردید در استفاده از این سیستم در منازل و واحدهای تجاری باقی نمی گذارد.

راندمان بالا و مصرف بهینه سوخت گاز، از دیگر عواملی هستند که دستگاههای اجرایی را نیز تشویق به توسعه استفاده از پکیج دیواری می نماید.
پکیج دیواری، که فقط نوع فن دار آن از نظر استانداردهای معتبر دنیا تایید می گردد، علاوه بر تامین گرمایش داخل خانه یا محل تجاری، از طریق رادیاتور یا فن کوئل یا گرمایش از کف، آب گرم بهداشتی را نیز بصورت فوری در اختیار مصرف کننده قرار می دهد. همچنین ترکیب این دستگاه با کولر گازی از طریق یک کویل آب گرم، می تواند علاوه بر صرفه جویی در مصرف انرژی، گرمایش مطبوع تر و ارزان تری را برای مصرف کننده مهیا سازد.

استفاده از دودکش مخصوص، کواکسیال (دو جداره) در هنگام نصب پکیج دیواری، این امکان را فراهم می نماید که علاوه بر خروج دود ناشی از کار کرد دستگاه به محیط خارج، هوای مصرفی مورد نیاز دستگاه نیز از محیط خارج تامین می گردد و در نتیجه ایمنی کاملی برای مصرف کننده فراهم می گردد.

نحوه ی عملکرد زمستانی

پکیج دیواری در فصل زمستان آب گرم مدار گرم کننده را تامین می کند.
وقتی شیر آب گرم مصرفی باز شود با عبور جریان آب از سنسور فشار میکروسوِئیچ این سنسورفعال شده با ارسال فرمان به شیر سه طرفه ی برقی از طریق برد کنترل الکترونیک مدار رادیاتور ها موقتا قطع شده آب مدار گرم کننده به مبدل حرارتی ثانویه پوسته – لوله هدایت می شود.

به این ترتیب آب گرم مصرفی به صورت فوری تامین می گردد.
بلافاصله پس از بسته شدن شیر آب گرم مصرفی شیر سه طرفه ی برقی به طور خودکار آب گرم مدار گرم کننده را به مدار رادیاتورهدایت می کند.

نحوه ی عملکرد تابستانی

در این حالت پکیج دیواری تنها در زمان نیاز به تامین آب گرم مصرفی به صورت خودکار روشن می شود.
هنگامی که مصرف کننده یکی از شیرهای آب گرم را باز میکند فرمان روشن شدن مشعل از طریق میکروسوئیچ سنسور فشار بورد کنترل الکترونیک صادر شده آب گرم مصرفی با بهره گیری از مبدل حرارتی ثانویه پوسته و لوله به صورت فوری تامین می شود با بسته شدن آب گرم مصرفی بلافاصله دستگاه خاموش خواهد شد.

مزایای پکیج دیواری

استقلال واحدهای مسکونی از یکدیگر
استقلال هر واحد مسکونی در تامین آب گرم مصرفی و گرمایش محیط
عدم نیاز به احداث موتور خانه ی مرکزی
امکان کنترل سیستم در داخل ساختمان
عدم هزینه شارژ ماهانه و تعمیر و نگهداری
سهولت در نصب ، راه اندازی ، سرویس و نگهداری
راندمان بالاتر نسبت به موتور خانه مرکزی
امنیت بالاتر بخاطر و جود سنسورهای آب گرم مصرفی و شوفاژ و سنسور دود و …….
عدم اشغال فضای مفید در ساختمان ها
ابعاد کوچک، تقریبا به اندازه یک دستگاه آبگرمکن دیواری معمولی
تنظیم دما به میزان دلخواه
تامین آب گرم دائم و فراوان در کمترین زمان و جلوگیری از اتلاف انرژی
هر زمان که شما به آب گرم نیاز داشته باشید دستگاه روشن می شود و در مواقع دیگر خاموش است
ایمنی کامل (دستگاه به صورتی طراحی گردیده که هیچ خطری را متوجه مصرف کننده آن نمی سازد)
عملکرد مطمئن (تامین گرمایش واحدهای مسکونی تا متراژ حداکثر ۳۵۰ متر مربع به صورت کامل )
کارکرد آرام و بدون صدا
راندمان حرارتی بالا همزمان با صرفه جویی در مصرف سوخت
کوتاه شدن مسیر لوله های انتقال آب گرم رادیاتور و آب گرم مصرفی به محل مورد نظر و در نتیجه جلوگیری از اتلاف انرژی و زمان







معایب پکیج دیواری عیب یابی پکیج دیواری گرمایشی

اشغال فضایی معادل یک کابینت از حجم آشپز خانه
انواع پکیج شوفاژ

زمینی
دیواری
دودکش دار
فن دار
نکته بسیار مهم در انتخاب پکیج دیواری شرایط دودکش ساختمان می باشد که برای برطرف شدن مشکل دودکش، در ساختمان هایی که دودکش مناسب جهت راه اندازی دستگاه ها را ندارند، دستگاه ها در ۲ نوع دودکش دار و فن دار طراحی شده اند.

پارامترهای مهم برای انتخاب پکیج دیواری

۱٫ دودکش ساختمان

۲٫ متراژ ساختمان

۳٫ مقدار مورد نیاز آب گرم مصرفی

۴٫ تامین اکسیژن مورد نیاز دستگاه

علاوه بر اینکه به ازاء هر کیلووات توان دستگاه یک متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه بوسیله یک دریچه دائما باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود.

گروه آب و هوایی کشور عزیزمان ایران عبارتند از

جهت در نظر گرفتن میزان گرمای لازم جهت گرم کردن، یک متر مربع از ساختمان باید بعضی از شرایط در نظر گرفته شود و مهمترین موضوع محاسبه دقیق محل نصب و شرایط آب و هوایی شهری است در آن زندگی می کنیم.

معتدل و مرطوب
گرم و خشک
گرم و مرطوب
ساختمان ها از لحاظ معماری و ساخت به ۳ گروه تقسیم می شوند

گروه اول: ساختمان هایی که در آنها از پنجره های دوجداره استفاده شده است و دیوارهای خارجی نیز عایق شده است و در آنها پرت حرارت بسیار پایین است.
گروه دوم: ساختمان هایی که از لحاظ ساخت معمولی می باشند و در آنها از پنجره معمولی فلزی استفاده شده و پرت حرارت در آنها معمولی می باشد ( مانند آپارتمان های معمولی )
گروه سوم: ساختمان هایی که از لحاظ معماری و ساخت قدیمی می باشند و پرت حرارت در آنها بسیار بالا است و در آنها از در و پنجره های مناسبی استفاده نشده است.
جهت جغرافیایی ساختمان

یکی دیگر از شرایط ساختمان ها جهت آنهاست که از لحاظ تابش آفتاب بسیار حائز اهمیت می باشد.
به طور مثال واحدی که در انتهای یک ساختمان شمالی قرار دارد نسبت به واحدی که در سمت حیاط یک ساختمان جنوبی قرار دارد نور کمتری به آن تابیده می شود و سرد تر است.

و یا واحدی که در طبقه آخر یا طبقه هم کفی که زیر آن پارکینگ قرار دارد بدیل داشتن ارتباط بیشتر با فضای آزاد سرد تر از واحدی است که بالا و پایین آن مسکونی است ( مانند طبقات دوم و سوم در یک ساختمان چهار طبقه)

محاسبه سر انگشتی برای انتخاب یک پکیج دیواری مناسب

معتدل و مرطوب ( شهر های شمالی )
ساختمان های دسته اول: برای هر متر مربع ۸۰ تا ۱۰۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۲۰ تا ۱۴۰ وات
گرم و خشک ( شهر های کوهستانی مانند مشهد، تهران )
ساختمان های دسته اول: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۱۲۰ تا ۱۴۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۴۰ تا ۱۶۰ وات
گرم و مرطوب ( شهر های جنوبی )
ساختمان های دسته اول: برای هر متر مربع ۶۰ تا ۸۰ وات
ساختمان های دسته دوم: برای هر متر مربع ۸۰ تا ۱۰۰ وات
ساختمان های دسته سوم: برای هر متر مربع ۱۰۰ تا ۱۲۰ وات
این اعداد به محاسبه سر انگشتی معروف است و مربوط به مناطق آب و هوایی ایران می باشد.





مواردی که باید قبل از خرید و یا در حین نصب پکیج دیواری به آنها توجه شود

۱٫ فشار آب شهر در محل نصب پکیج دیواری می باید حد اقل ۱ و حد اکثر ۳٫۵ اتمسفر باشد.

۲٫ در صورتیکه بخشی از مسیر دودکش پکیج دیواری، بصورت افقی(بیش از ۳۰ سانتی متر) باشد، استفاده از پکیج های فن دار الزامی است.

۳٫ در صورتیکه محل نصب پکیج دیواری گاز سوز در بالکن یا فضای باز می باشد، باید از وزش مستقیم باد یا جریان تند هوا محفوظ شده باشد.

۴٫ با توجه به هد پمپ سیر کولاتور در دستگاههای پکیج گرمایشی، حد اکثر طول لوله کشی افقی آب برای رادیاتور های شوفاژ حدود ۳۵ متر می باشد.

ظرفیت حرارتی پکیج های دیواری و زمینی با قدرتی از ۲۰۰۰۰ تا ۵۰۰۰۰ وات بر ساعت ساخته میشوند و آنها را مناسب برای واحد های مسکونی از ۶۰ تا ۳۵۰ متر مربع با ظرفیت های ۲۰ تا ۳۵ هزار وات بر ساعت در نظر میگیرند.

در محل هایی که ارتفاع از سطح دریا بیشتر باشد به ازاء هر ۶۰۰ متر ارتفاع اضافی ۳۰% از ظرفیت حرارتی ناشی از احتراق کاسته میشود و در نتیجه کلیه ی دستگاههای احتراقی دارای ظرفیت خروجی کمتری خواهند بود.

برای جلوگیری از رسوب گرفتن مبدل ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است ) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید در زمان نصب پکیج دیواری نصب نمود.





شرایط مورد نیاز جهت استفاده از پکیج دیواری دودکش دار

قطر لوله دودکش ساختمان برای استفاده از پکیج دیواری باید ۱۵ سانتیمتر باشد.
هر وسیله گاز سوز باید دارای شیر گاز مستقل و یک دودکش مستقل باشد تا مکش دود به درستی انجام شود.
هرگز نمی توان پکیج دیواری را به دودکش های مشترک و شیر گاز مشترک وصل نمود.
چنانچه قسمتی از لوله دودکش در فضای آزاد قرار بگیرد، باید آن قسمت را با عایق پشم شیشه عایق نمود، زیرا اگر بدنه دودکش در اثر تماس با هوای محیط سرد شود، دودی که از آن عبور کرده سرد شده و به سختی تخلیه می شود و موجب می گردد کشش دودکش کم شود و باعث می شود تا دود از دودکش تخلیه نشود و سنسور دود عمل کند و پکیج دیواری خاموش شود. البته این خاموش شدن به خاطر ایمنی مصرف کننده می باشد.
در تمام پکیج های دیواری فاصله از کلاهک تعدیل دستگاه تا کلاهک تعدیل پشت بام ( ارتفاع عمودی دودکش ساختمان ) باید حداقل حدود ۴ متر باشد.
طول لوله افقی دودکش نباید از ۲۰ سانتیمتر بیشتر باشد و لوله افقی دودکش باید با شیب مناسب و مثبت به سمت بالا داشته باشد.
در صورتی که از پکیج دیواری دودکش دار استفاده شود، باید انتهای لوله دودکش در پشت بام باید اچ شکل باشد.
هر گاه هر کدام از شرایط مورد نیاز پکیج دیواری دودکش دار فراهم نباشد، نمی توان از دستگاه دودکش دار استفاده نمود و باید از دستگاه فن دار استفاده شود.
دود کش ساختمان باید مستقل و فقط مخصوص همان دستگاه باشد.
شرایط مورد نیاز جهت استفاده از پکیج دیواری فن دار



پکیج دیواری فن دار طوری طراحی شده است که نیازی به دودکش ساختمان ندارد و هوای مورد نیاز سوختن در دستگاه از محیط آزاد ( بیرون از محل نصب دستگاه ) به داخل دستگاه مکیده می شود.

به همین دلیل پکیج دیواری فن دار مجهز به یک دودکش مخصوص دوجداره می باشد که جداره داخلی آن قطرش ۶ سانتیمتر می باشد و دود دستگاه از طریق این لوله به محیط بیرون تخلیه می گردد و جداره خارجی آن ۱۰ سانتیمتر می باشد.

لوله ۶ سانتیمتر تخلیه دود در آن قرار دارد و هوای تازه مورد نیاز جهت سوختن در دستگاه از طریق این لوله وارد محفظه احتراق دستگاه می شود.

هرگز نباید جداره بیرونی دودکش پکیج دیواری فن دار را جدا نمود و از هوای محیط اطراف محل نصب دستگاه استفاده نمود.

لوله دودکش پکیج دیواری فن دار باید حتما به محیط آزاد بیرون از محل نصب دستگاه ارتباط داشته باشد تا دود ایجاد شده در دستگاه به محیط بیرون از منزل تخلیه گردد و هم هوای مورد نیاز پکیج دیواری از محیط بیرون از منزل مسکونی تامین گردد.

اگر در مواردی فاصله بین پکیج دیواری و پنجره یا دیوار خارجی بیشتر از اندازه طول لوله دودکش دوجداره موجود داخل کارتن باشد، یا نیاز به زانو باشد، باید حتما از لوله رابط و زانوی مخصوص دوجداره پکیج دیواری فن دار استفاده نمود.

نهایت طول لوله دودکش پکیج دیواری فن دار ۴ متر افقی می باشد که به ازاء استفاده از هر زانو، ۱متر از ۴ متر طول لوله دودکش کم کی شود.



بخاطر اینکه قدرت مکش و دهش فن برای ۴ متر طراحی شده است، در مواردی که طول دودکش کم باشد بدلیل قدرت زیاد فن هوای ورودی به محفظه احتراق پکیج دیواری بیش از حد لازم می شود و باعث می شود که دستگاه براحتی و سریع روشن نشود و برای رفع این مشکل ۲ حلقه فلزی داخل کارتن دستگاه موجود می باشد که سایز یکی ۷۵ میلیمتر و دیگری ۸۰ میلیمتر می باشد که برای کم کردن دبی هوای ورودی به محفظه احتراق می توان از آنها استفاده نمود
اگر طول لوله دودکش کمتر از ۱ متر باشد، باید از حلقه سایز ۸۰ میلیمتر استفاده شود و اگر بین ۱ تا ۱/۵ متر باشد، باید از حلقه سایز ۷۵ میلیمتر استفاده نمود و زمانی که طول دودکش بیشتر از ۱/۵ متر باشد، نیازی به استفاده از حلقه های کم کننده دبی نمی باشد.

در محل هایی که دودکش مناسب وجود نداشته و یا دودکش موجود در ساختمان از کشش مناسبی برخوردار نباشد، باید حتما از پکیج دیواری فن دار استفاده شود.

دودکش مخصوص دو جداره پکیج دیواری فن دار وظیفه تخلیه دود دستگاه به محیط بیرون و تامین هوای تازه مورد نیاز سوختن در دستگاه را از محیط بیرون بر عهده دارد و باید وارد محیط آزاد شود و هرگز نباید به داخل دودکش ساختمان متصل شود.

هرگز نباید دودکش مخصوص پکیج دیواری فن دار دستکاری و خارج از استاندارد شرکت نصب گردد.



عیب یابی پکیج دیواری گرمایشی



به این نکته مهم توجه داشته باشید، در زمانی از پکیج دیواری فن دار استفاده می گردد که یا متراژ محل نصب دستگاه کمتر از ۱۲۰ متر می باشد و یا لوله دودکش استاندارد ۱۵ سانتیمتر وجود ندارد و یا اینکه اگر لوله دودکش از سایز ۱۵ سانتیمتر برخوردار می باشد، ارتفاع آن از ۴ متر کمتر است. در همه این موارد بایستی حتما از پکیج دیواری فن دار استفاده نمود. تا بحال این سوال پرسیده شده که لوله دودکش از استاندارد لازم برخوردار است و مکش در لوله بخوبی انجام می گیرد و لی چرا باز باید دستگاه فن دار استفاده نمود. جواب آن دسته از دوستان این است که متراژ کمتر از ۱۲۰ متر مربع می باشد و در صورتی که دستگاه پکیج دیواری دودکش دار نصب شود اکسیژن مورد نیاز برای احتراق از داخل محیط تامین می گردد و این موضوع بسیار خطرناک بوده و در صورتی که مشتری حتما بخواهد از دستگاه پکیج دیواری دودکش دار استفاده نماید حتما باید به مرکز نصب و خدمات برند مربوطه تعهد نماید که یک دریچه ورودی هوا به داخل محیط و نزدیک به پکیج دیواری همیشه باز بوده و همیشه هوای تازه و سالم وارد محیط میشود.



شرایط و مقدار مورد نیاز آب گرم مصرفی در ساختمان

دستگاه پکیج دیواری وظیفه گرم نمودن رادیاتور های ساختمان و تامین آب گرم مصرفی در ساختمان را بر عهده دارد.
پکیج دیواری بدلیل نداشتن منبع ذخیره آب گرم، امکان گرم نمودن رادیاتور ها و گرم نمودن آب گرم مصرفی را بطور همزمان ندارند و در طراحی سیستم اولویت گرمایش با گرم نمودن آب گرم مصرفی می باشد.

بعد از باز شدن شیر آب گرم مصرفی تمام قدرت دستگاه صرف گرم نمودن آب گرم مصرفی می شود و اگر شیر آب گرم مصرفی به طور طولانی باز بماند، رادیاتور ها سرد می شوند.
لازم است در مصرف آب گرم به این نکته توجه نمود که نباید به طور طولانی شیر آب گرم در زمستان باز بماند تا رادیاتور ها سرد بشوند.

کدام پکیج برای منزل شما ایده آل تر است

تا زیر بنای ۲۴۰ متر مربع: میزان آب دهی یک پکیج دیواری ۲۴ کیلو وات ( ۲۴۰۰۰ وات )، ۷ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای منزل مسکونی معمولی با یک حمام و یا یک سرویس بهداشتی و آشپزخانه مناسب است.

تا زیر بنای ۲۸۰ متر مربع: میزان آب دهی یک پکیج دیواری ۲۸ کیلووات ( ۲۸۰۰۰ وات )، ۸ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای منزل مسکونی با یک حمام و یک سرویس بهداشتی و آشپزخانه مناسب است، ولی برای منزل مسکونی که دارای دو حمام و یک سرویس بهداشتی و آشپزخانه می باشد مناسب نیست.

تا زیر بنای ۳۰۰ متر مربع: میزان آب دهی پکیج دیواری ۳۵ کیلووات ( ۳۵۰۰۰ وات )، ۱۰ لیتر در دقیقه آب ۵۰ درجه سانتی گراد می باشد که برای واحدی که دارای ۲ حمام و سرویس بهداشتی و آشپزخانه می باشد مناسب است.

محلی که برای نصب پکیج دیواری انتخاب میشود باید دارای شرایط ذیل باشد



عیب یابی پکیج دیواری گرمایشی



بالای اجاق گاز و سایر وسایل گرمازا نباشد.
حداقل فاصله ی دستگاه از دیوار مقابل یک متر باشد.
حداقل فاصله از دیوار یا کابینت مجاور از طرفین ۱۵ساتی متر باشد.
حداقل فاصله از کف تا زیر پکیج ۱۲۰سانتی متر باشد.
حداقل فاصله ی عمودی از کلاهک تعدیل پکیج تا دریچه دودکش باید ۳۰ سانتیمتر باشد.
هرگز نباید کلاهک تعدیل پکیج دیواری را به دریچه دودکش داخل دیوار نصب نمود و حداقل ۳۰ سانتیمتر پایین تر از دریچه دودکش نصب گردد و هر چه بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب گردد بهتر است. زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.
در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه کنید که دستگاه برای احتراق نیاز به اکسیژن دارد و حتما باید درب کابینت کرکره ای باشد تا پکیج، اکسیژن مورد نیاز خود را از محیط دریافت کند

سرویس ماهانه پکیج دیواری  گرمایش مطبوع محل سکونت و آب گرم بهداشتی، همواره از نیازهای اولیه بشر بوده و می باشد.


شاید هنوز هم استفاده از کرسی های ذغالی و بخاری های نفتی را در بعضی از نقاط کشور عزیزمان شاهد باشیم، ولی حقیقت این است که با توجه به فراوانی گاز طبیعی و برقراری امکان دسترسی به این موهبت الهی، تکنولوژی رابر آن داشته است که راهکارهای جدیدی را برای بشر مهیا سازد.

در حال حاضر، پکیج دیواری متداول ترین وسیله ایجاد گرمایش شوفاژ در سراسر دنیا است. سرویس ماهانه پکیج دیواری



سرویس ماهانه پکیج دیواری




 گرمایش مطبوع محل سکونت و آب گرم بهداشتی، همواره از نیازهای اولیه بشر بوده و می باشد.

شاید هنوز هم استفاده از کرسی های ذغالی و بخاری های نفتی را در بعضی از نقاط کشور عزیزمان شاهد باشیم، ولی حقیقت این است که با توجه به فراوانی گاز طبیعی و برقراری امکان دسترسی به این موهبت الهی، تکنولوژی رابر آن داشته است که راهکارهای جدیدی را برای بشر مهیا سازد.

در حال حاضر، پکیج دیواری متداول ترین وسیله ایجاد گرمایش شوفاژ در سراسر دنیا است. سرویس ماهانه پکیج دیواری



عدم اشغال فضای مفید، ایمنی بسیار بالا، استقلال کامل هر واحد مسکونی و رضایت کامل و کافی از عملکرد پکیج دیواری، تقریبا جایی برای تردید در استفاده از این سیستم در منازل و واحدهای تجاری باقی نمی گذارد.

راندمان بالا و مصرف بهینه سوخت گاز، از دیگر عواملی هستند که دستگاههای اجرایی را نیز تشویق به توسعه استفاده از پکیج دیواری می نماید. سرویس ماهانه پکیج دیواری


پکیج دیواری، که فقط نوع فن دار آن از نظر استانداردهای معتبر دنیا تایید می گردد، علاوه بر تامین گرمایش داخل خانه یا محل تجاری، از طریق رادیاتور یا فن کوئل یا گرمایش از کف، آب گرم بهداشتی را نیز بصورت فوری در اختیار مصرف کننده قرار می دهد. همچنین ترکیب این دستگاه با کولر گازی از طریق یک کویل آب گرم، می تواند علاوه بر صرفه جویی در مصرف انرژی، گرمایش مطبوع تر و ارزانتری را برای مصرف کننده مهیا سازد. سرویس ماهانه پکیج دیواری

استفاده از دودکش مخصوص، کواکسیال (دو جداره) در هنگام نصب پکیج دیواری، این امکان را فراهم می نماید که علاوه بر خروج دود ناشی از کار کرد دستگاه به محیط خارج، هوای مصرفی مورد نیاز دستگاه نیز از محیط خارج تامین می گردد و در نتیجه ایمنی کاملی برای مصرف کننده فراهم می گردد.



نحوه ی عملکرد زمستانی سرویس ماهانه پکیج دیواری



پکیج دیواری در فصل زمستان آب گرم مدار گرم کننده را تامین می کند.

وقتی شیر آب گرم مصرفی باز شود با عبور جریان آب از سنسور فشار میکروسوِئیچ این سنسورفعال شده با ارسال فرمان به شیر سه طرفه ی برقی از طریق برد کنترل الکترونیک مدار رادیاتور ها موقتا قطع شده آب مدار گرم کننده به مبدل حرارتی ثانویه پوسته – لوله هدایت می شود.

به این ترتیب آب گرم مصرفی به صورت فوری تامین می گردد.

بلافاصله پس از بسته شدن شیر آب گرم مصرفی شیر سه طرفه ی برقی به طور خودکار آب گرم مدار گرم کننده را به مدار رادیاتورهدایت می کند.


نحوه ی عملکرد تابستانی سرویس ماهانه پکیج دیواری



در این حالت پکیج دیواری تنها در زمان نیاز به تامین آب گرم مصرفی به صورت خودکار روشن می شود.

هنگامی که مصرف کننده یکی از شیرهای آب گرم را باز میکند فرمان روشن شدن مشعل از طریق میکروسوئیچ سنسور فشار وبرد کنترل الکترونیک صادر شده آب گرم مصرفی با بهره گیری از مبدل حرارتی ثانویه پوسته و لوله به صورت فوری تامین می شود با بسته شدن اب گرم مصرفی بلافاصله دستگاه خاموش خواهد شد. سرویس ماهانه پکیج دیواری


مزایای پکیج دیواری


1.استقلال واحدهای مسکونی از یکدیگر

2.استقلال هر واحد مسکونی در تامین آب گرم مصرفی و گرمایش محیط

3.عدم نیاز به احداث موتور خانه ی مرکزی

4.امکان کنترل سیستم در داخل ساختمان

5.عدم هزینه شارژ ماهانه و تعمیر و نگهداری

6.سهولت در نصب ، راه اندازی ، سرویس و نگهداری

7.راندمان بالاتر نسبت به موتور خانه مرکزی

8.امنیت بالاتر بخاطر و جود سنسورهای آب گرم مصرفی و شوفاژ و سنسور دود و …….

9.عدم اشغال فضای مفید در ساختمانها

10.ابعاد کوچک، تقریبا به اندازه یک دستگاه آبگرمکن دیواری معمولی

11.تنظیم دما به میزان دلخواه

12.تامین آب گرم دائم و فراوان در کمترین زمان و جلوگیری از اتلاف انرژی

13.هر زمان که شما به آب گرم نیاز داشته باشید دستگاه روشن می شود و در مواقع دیگر خاموش است

14.ایمنی کامل (دستگاه به صورتی طراحی گردیده که هیچ خطری را متوجه مصرف کننده آن نمی سازد)

15.عملکرد مطمئن (تامین گرمایش واحدهای مسکونی تا متراژ حداکثر 350 متر مربع به صورت کامل )

16.کارکرد آرام و بدون صدا

17.راندمان حرارتی بالا همزمان با صرفه جویی در مصرف سوخت

18.کوتاه شدن مسیر لوله های انتقال آب گرم رادیاتور و آب گرم مصرفی به محل مورد نظر و در نتیجه جلوگیری از اتلاف انرژی و زمان



•اشغال فضایی معادل یک کابینت از حجم آشپز خانه

انواع پکیج شوفاژ سرویس ماهانه پکیج دیواری

1.زمینی

2.دیوای

3.دودکشدار

4.فن دار

نکته بسیار مهم در انتخاب پکیج دیواری شرایط دودکش ساختمان می باشد که برای برطرف شدن مشکل دودکش، در ساختمان هایی که دودکش مناسب جهت راه اندازی دستگاه ها را ندارند، دستگاه ها در 2 نوع دودکش دار و فن دار طراحی شده اند.




پارامترهای مهم برای انتخاب پکیج دیواری سرویس ماهانه پکیج دیواری


1.دودکش ساختمان

2.متراژ ساختمان

3.مقدار مورد نیاز آب گرم مصرفی

4.تامین اکسیژن مورد نیاز دستگاه

علاوه بر اینکه به ازاء هر کیلووات توان دستگاه یک متر مکعب فضا نیاز است، فضای اتاق محل نصب دستگاه نیز باید به محیط هوای آزاد بیرون از اتاق محل نصب دستگاه بوسیله بک دریچه دائما باز ارتباط داشته باشد تا اکسیژن مورد نیاز دستگاه از محیط بیرون از اتاق محل نصب دستگاه تامین گردد و هم در صورت نشتی احتمالی، گاز در محیط اتاق جمع نشود.

گروه آب و هوایی کشور عزیزمان ایران عبارتند از

جهت در نظر گرفتن میزان گرمای لازم جهت گرم کردن، یک متر مربع از ساختمان باید بعضی از شرایط در نظر گرفته شود و مهمترین موضوع محاسبه دقیق محل نصب و شرایط آب و هوایی شهری است در آن زندگی می کنیم. سرویس ماهانه پکیج دیواری

1.معتدل و مرطوب ( شهر های شمالی )

2.گرم و خشک ( مشهد، تهران و شهرهای کوهستانی )

3.گرم و مرطوب ( شهر های جنوبی )

ساختمان ها از لحاظ معماری و ساخت به 3 گروه تقسیم می شوند

1.گروه اول: ساختمان هایی که در آنها از پنجره های دوجداره استفاده شده است و دیوارهای خارجی نیز عایق شده است و در آنها پرت حرارت بسیار پایین است.

2.گروه دوم: ساختمان هایی که از لحاظ ساخت معمولی می باشند و در آنها از پنجره معمولی فلزی استفاده شده و پرت حرارت در آنها معمولی می باشد ( مانند آپارتمان های معمولی )

3.گروه سوم: ساختمان هایی که از لحاظ معماری و ساخت قدیمی می باشند و پرت حرارت در آنها بسیار بالا است و در آنها از در و پنجره های مناسبی استفاده نشده است.

جهت جغرافیایی ساختمان


یکی دیگر از شرایط ساختمان ها جهت آنهاست که از لحاظ تابش آفتاب بسیار حائز اهمیت می باشد.

به طور مثال واحدی که در انتهای یک ساختمان شمالی قرار دارد نسبت به واحدی که در سمت حیاط یک ساختمان جنوبی قرار دارد نور کمتری به آن تاییده می شود و سردتر است.

ویا واحدی که در طبقه آخر یا طبقه همکفی که زیر آن پارکینگ قرار دارد بدیل داشتن ارتباط بیشتر با فضای آزاد سردتر از واحدی است که بالا و پایین آن مسکونی است ( مانند طبقات دوم و سوم در یک ساختمان چهار طبقه ) سرویس ماهانه پکیج دیواری

سرویس ماهانه پکیج دیواری

مواردی که باید قبل از خرید و یا در حین نصب پکیج دیواری به آنها توجه شود

1.فشار آب شهر در محل نصب پکیج دیواری می باید حد اقل 1 و حد اکثر 3?5 اتمسفر باشد.

2.در صورتیکه بخشی از مسیر دودکش پکیج دیواری، بصورت افقی(بیش از 30 سانتی متر) باشد، استفاده از پکیج های فن دار الزامی است.سرویس ماهانه پکیج دیواری

3.در صورتیکه محل نصب پکیج دیواری گازسوز در بالکن یا فضای باز می باشد، باید از وزش مستقیم باد یا جریان تند هوا محفوظ شده باشد.

4.با توجه به هد پمپ سیر کولاتور در دستگاههای پکیج گرمایشی، حد اکثر طول لوله کشی افقی آب برای رادیاتور های شوفاژ حدود 35 متر می باشد.

ظرفیت حرارتی پکیج های دیواری و زمینی با قدرتی از 20000 تا 50000 وات بر ساعت ساخته میشوند و آنها را مناسب برای واحد های مسکونی از 60 تا 350 متر مربع با ظرفیت های 20 تا 35 هزار وات بر ساعت در نظر میگیرند.

در محل هایی که ارتفاع از سطح دریا بیشتر باشد به ازء هر 600 متر ارتفاع اضافی 30% از ظرفیت حرارتی ناشی از احتراق کاسته میشود و در نتیجه کلیه ی دستگاهای احتراقی دارای ظرفیت خروجی کمتری خواهند بود.

برای جلوگیری از رسوب گرفتن مبدل ( به خصوص برای شهر هایی که درجه سختی آب آن بالا است ) استفاده از یک رسوب زدای مغناطیسی مناسب در مسیر ورودی آب سرد به دستگاه را باید در زمان نصب پکیج دیواری نصب نمود.

Friday, 06 January 2017 07:13

پکیچ دیواری

پکیچ دیواری وسیله پکیج دیواری می توان از مزاحمت موتورخانه و شوفاژ راحت شد. از پکیج می توان برای گرم کردن آب مصرفی خانواده و حتی آبگرم مورد نیاز شوفاژ استفاده نمود.

در گذشته هزینه های بسیاری جهت گرمایش تولیدی توسط موتورخانه ها هزینه می شد. علاوه بر هزینه ، سوخت و نگهداری آنها کار سخت و زمان بری بود. مثلا تعمیر پکیج بسیار ساده تر از یک موتورخانه با حجم بزرگ و پیچیده است. همچنین در مصرف هزینه ها بسیار صرفه جویی می شود. پکیج ها فضای کمی اشغال می کنند، مخصوصا پکیج های دیواری. بازدهی بالایی دارند . هر واحد از پکیج جداگانه ای استفاده می کند که این باعث استقلال واحد های مسکونی می شود. مزیت های بیشمار پکیج های دیواری سبب محبوب شدن آنها در ارگان های اجرایی هم شده است. به گونه ای که این روز ها کمتر استفاده از موتورخانه ها مشاهده می شود. پکیچ دیواری

پکیج دیواری معمولا داخل آشپزخانه و یا آبدارخانه بر روی دیوار نصب می شود . که جهت ایجاد ایمنی بهتر است از دودکش دو جداره استفاده شود. بدین گونه هوای مورد نیاز دستگاه از محیط بیرونی تامین می گردد و خطری ساکنین را تحدید نخواهد کرد.



پکیج دیواری


از جمله مصارف پکیج گرم کردن خانه  یا ساختمان های تجاری با استفاده از گرمایش از کف، رادیاتور، فن کوئل می باشد. همچنین آب گرم مصرفی واحد ها را نیز مهیا می کند .اگر بخواهید در مصرف انرژی صرفه جویی کنید می توانید از ترکیب پکیج و کویل آب گرم استفاده نمایید. بدین گونه گرمای بهتری با هزینه کمتری خواهید داشت.  پکیچ دیواری

عملکرد پکیج در حالت تابستانی  چگونه است؟ پکیچ دیواری

در این حالت هنگامی پکیج شروع به فعالیت می کند که نیاز به آب گرم باشد، این عملیات به صورت اوتوماتیک انجام می شود . هنگامی که شیر آب گرم باز می شود ، سنسور فشار ،مشعل را روشن می کند و بعد از بستن شیر آب گرم پکیج خاموش می شود.این دستور از طریق برد کنترل الکترونیک صادر می شود .مبدل حرارتی ثانویه پوسته- لوله فورا آب گرم را تولید می کند.



سرویس پکیج دیواری

جهت انتخاب مناسب ترین پکیج برای فظای منزل مسکونی یا اداری  خود با مشاوران ما تماس بگیرید . پکیچ دیواری

ویژگی ها :

آب گرم فوری و دائم بدلبل گرمایش لحظه ای آب

کم حجم نسبت به سیستم های موتورخانه ای

در هر فضا بصورت مستقل نصب می شود

راندمان بالا و حفظ محیط زیست

پکیچ دیواری

Friday, 06 January 2017 07:13

تعمیر پکیج دیواری

پکیج بهترین جایگذین برای شوفاژخانه


تعمیر پکیج دیواری چیست؟ پکیج چه مزایایی دارد؟ پکیج چگونه کار می کند؟

به وسیله پکیج دیواری می توان از مزاحمت موتورخانه و شوفاژ راحت شد. از پکیج می توان برای گرم کردن آب مصرفی خانواده و حتی آبگرم مورد نیاز شوفاژ استفاده نمود. تعمیر پکیج دیواری

در گذشته هزینه های بسیاری جهت گرمایش تولیدی توسط موتورخانه ها هزینه می شد. علاوه بر هزینه ، سوخت و نگهداری آنها کار سخت و زمان بری بود. مثلا تعمیر پکیج بسیار ساده تر از یک موتورخانه با حجم بزرگ و پیچیده است. همچنین در مصرف هزینه ها بسیار صرفه جویی می شود. پکیج ها فضای کمی اشغال می کنند، مخصوصا پکیج های دیواری. بازدهی بالایی دارند . هر واحد از پکیج جداگانه ای استفاده می کند که این باعث استقلال واحد های مسکونی می شود. مزیت های بیشمار پکیج های دیواری سبب محبوب شدن آنها در ارگان های اجرایی هم شده است. به گونه ای که این روز ها کمتر استفاده از موتورخانه ها مشاهده می شود.

پکیج دیواری معمولا داخل آشپزخانه و یا آبدارخانه بر روی دیوار نصب می شود . که جهت ایجاد ایمنی بهتر است از دودکش دو جداره استفاده شود. بدین گونه هوای مورد نیاز دستگاه از محیط بیرونی تامین می گردد و خطری ساکنین را تحدید نخواهد کرد. تعمیر پکیج دیواری



از جمله مصارف پکیج گرم کردن خانه  یا ساختمان های تجاری با استفاده از گرمایش از کف، رادیاتور، فن کوئل می باشد. همچنین آب گرم مصرفی واحد ها را نیز مهیا می کند .اگر بخواهید در مصرف انرژی صرفه جویی کنید می توانید از ترکیب پکیج و کویل آب گرم استفاده نمایید. بدین گونه گرمای بهتری با هزینه کمتری خواهید داشت.



عملکرد پکیج در حالت تابستانی  چگونه است؟ تعمیر پکیج دیواری

در این حالت هنگامی پکیج شروع به فعالیت می کند که نیاز به آب گرم باشد، این عملیات به صورت اوتوماتیک انجام می شود . هنگامی که شیر آب گرم باز می شود ، سنسور فشار ،مشعل را روشن می کند و بعد از بستن شیر آب گرم پکیج خاموش می شود.این دستور از طریق برد کنترل الکترونیک صادر می شود .مبدل حرارتی ثانویه پوسته- لوله فورا آب گرم را تولید می کند.



تعمیر پکیج دیواری  | عملکرد پکیج در حالت زمستانی چگونه است؟

وظیفه پکیج آبگرم در فصل زمستان متفاوت است. چون علاوه بر گرم کردن آب مصرفی باید رادیاتور و مدار های گرم کننده را نیز گرم نماید. در این سیستم اولویت با آب گرم مصرفی است. وقتی شیر آب گرم باز می شود. سنسور برقی مدار رادیاتور را تا زمانی که آب گرم مصرفی باز است قطع می نماید. اما این موقت است و با بسته شدن شیر آب گرم مدارآبگرم رادیاتور وصل می گردد. به این گونه همیشه آب گرم به صورت آنی در دسترس است.




تعمیر پکیج دیواری

Friday, 06 January 2017 07:28

تنظیمات پکیج دیواری

تنظیمات کارکرد شیر پرکن پکیج



مادامی که پکیج هنوز راه اندازی نشده ، ( آبی در داخل مدار وجود ندارد ) و یا آب سیستم کاهش یافته باشد ، می بایست مطابق شکل " شیر پرکن " را باز نماییم تا آب شهر وارد سیستم مدار گرمایش شود . سرویس پکیج

در حقیقت تنها راه ارتباطی آب مدار گرمایش و مدار آب گرم بهداشتی ، شیر پرکن می باشد. تنظیمات پکیج دیواری

( لازم به ذکر است زمانی که مدار شوفاژ سرد است ، اگر فشار دستگاه روی 1 بار تنظیم شده باشد ، در موقع راه اندازی ، فشار مدار افزایش می یابد و به 1.5 بار می رسد . )  فشار مجاز در سیستم باید بین 5/0 تا 1.5 بار باشد .



بنابر این " شیر پرکن " شیری است که در مسیر انشعابی از ورود آب سرد به قسمت مکش پمپ ، ( در مسیر برگشت آب رادیاتور به پکیج ) قرار می گیرد و وظیفه آن پر کردن مدار گرمایشی از آب می باشد . سرویس پکیج

( در بعضی از مدلهای پکیج ، شیر پرکن در بین مسیر آب سرد ورودی و خط رفت گرمایش قرار می گیرد تنظیمات پکیج دیواری



تنظیمات پکیج دیواری
تنظیمات پکیج دیواری



 شیرپرکن  به صورت دستی در پکیج ها نصب می شود . ولی شیرپرکن های اتوماتیک نیز در بازار وجود دارند که دیگر نیازی به باز و بسته کردن آنها نیست و بطور اتوماتیک آب سیستم را تامین می نمایند . در بعضی از پکیج ها سیستمی وجود دارد تا در صورت تکرار افت فشار ، وجود نشتی در سیستم تشخیص داده می شود ولی در صورت عدم وجود این سیستم ،

بهتر است که از نوع شیر پرکن اتوماتیک استفاده ننماییم ، زیرا ممکن است در جایی از مسیر لوله یا اتصالات ، نشتی وجود داشته باشد و ما به وجود آن پی نبریم و همین امر ، موجب خسارت گردد. ( زیرا کمبود آب سیستم ، مرتب از طریق " شیر پرکن اتوماتیک " تامین می شود و هشداری توسط دستگاه اعلام نمی گردد و ما متوجه نمی شویم ) تنظیمات پکیج دیواری



تنظیمات پکیج دیواری

لازم به ذکر است که تکرار افت فشار در هر حالتی ، دال بر وجود نشتی و یا عیب در سیستم می باشد که نباید به آن بی اعتنا بود و بهتر است از تکنسین مجاز دستگاه جهت رفع عیب ، مدد بخواهیم .تنظیمات پکیج

نکته قابل توجه اینکه مدار شوفاژ باید سرد باشد و فشار بروی یک بار (1 Bar) تنظیم گردد. ( بروی پکیج مطابق شکل ، فشار سنج وجود دارد و مادامی که فشار بروی یک بار رسید ، شیرپرکن را می بندیم ).



هنگامی که پکیج روشن شود ، فشار مقداری بیشتر می شود . بطور کلی مادامی که پکیج روشن است ، فشار سنج باید بین 1 تا 1.5 بار باشد . اگر فشار کمتر از یک بود باید توسط " شیرپرکن " فشار را به یک بار برسانیم و هنگامی که فشار از 1.5 بار بیشتر گردید باید توسط " شیرتخلیه " ، فشار را تا یک بار کاهش دهیم .

( این کار می تواند با احتیاط  و با چرخاندن شیر اطمینان در جهتی که بروی آن وجود دارد ، نیز انجام گیرد ) مدار گرمایش فقط درحالتی که کلید  پکیج بروی حالت زمستانه قرار داشته باشد ، فعال می باشد .

اگر به مدت زیادی قصد نداریم از پکیج استفاده نماییم ( بخصوص در زمستان ) بهتر است که آب سیستم را توسط " شیرتخلیه " از مدار خارج کنیم . سرویس پکیج



تنظیمات پکیج دیواری



تنظیمات پکیج دیواری
تنظیمات پکیج دیواری

در بعضی از پکیج ها ، شیر تخلیه وجود ندارد و آب سیستم را می توان با روش ساده زیر تخلیه نمود :



● شیر فلکه اصلی ورودی آب سرد به پکیج را می بندیم

● شیر پرکن را باز می کنیم ( چون شیر فلکه بسته است ، پس آبی  وارد سیستم نمی شود ) تنظیمات پکیج

● پایین ترین شیر آب گرم بهداشتی را باز می کنیم ( ترجیحا شیر مخلوط توالت )

● آب گرمایشی از طریق شیر خالی می گردد.



 تنظیمات پکیج دیواری










تنظیمات پکیج دیواری
تنظیمات پکیج دیواری
دسته بندی تنظیمات پکیج
Page 5 of 6
تعمیرکاران
